3-6
Installation
Les informations suivantes décrivent l'installation du EMC Disk Drive. Au cas où votre disk drive a
déjà été installé en usine, veuillez voir le paragraphe "Service".
Déballer
Déballez votre EMC Disk Drive très prudemment. Contrôlez toutes les parties sur des endom-
magements éventuels et contactez votre transportateur pour donner rapport en cas de besoin.
Consommation de courant
Il n'y a pas de besoin de courant additionnel outre le courant demandé pour la machine.
EMC 10 et 10T
1. Coupez le courant de la machine et retirez la fiche de la prise de courant.
2. Enlevez le recouvrement de commande existant.
3. Placez le nouveau recouvrement de commande avec le EMC Disk Drive et positionnez-le au-
dessus de la section de commande.

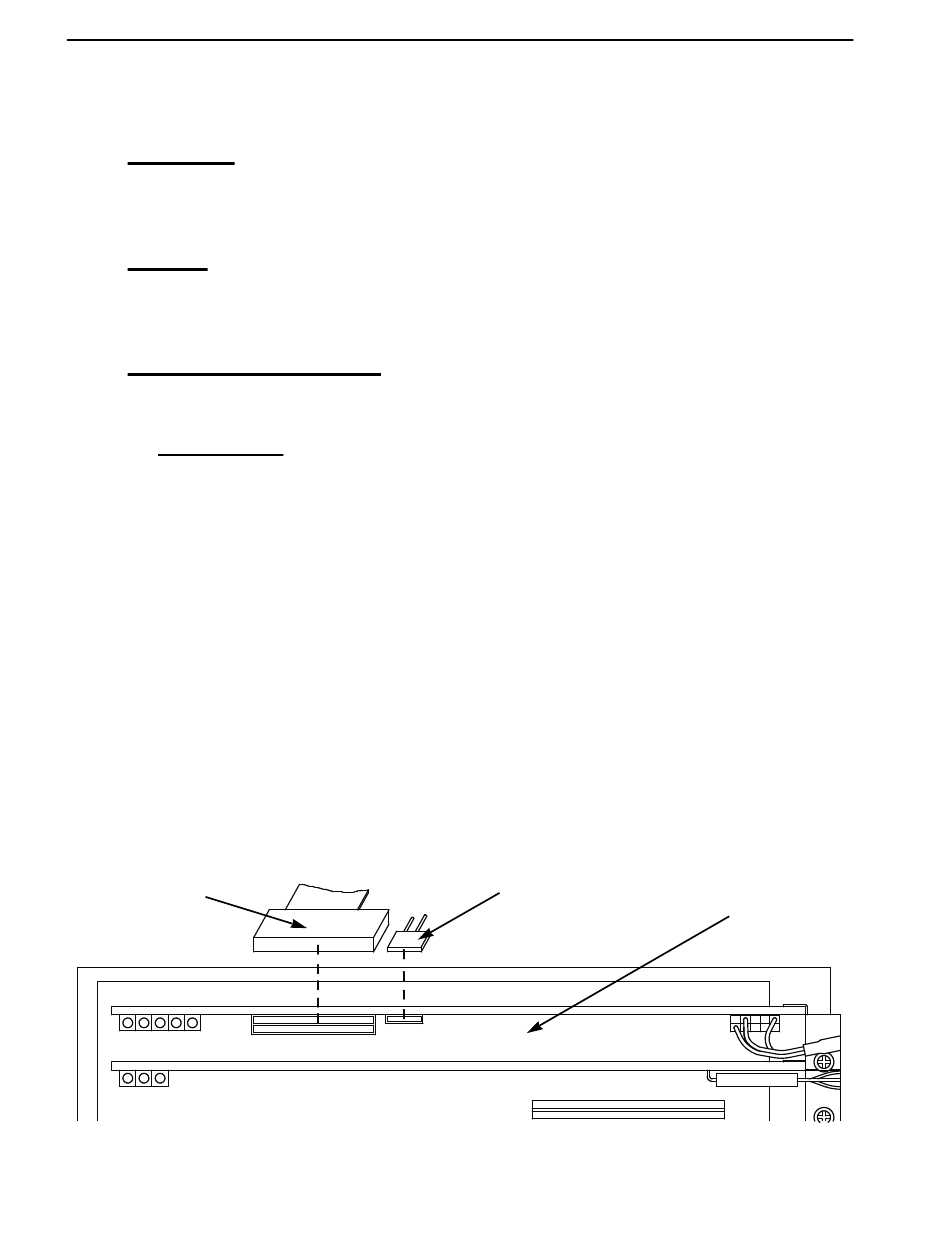

4. Branchez le câble à ruban dans sa jonction sur la carte d'interface correspondante de l'unité
centrale CPU (voir Figure 3-7). Fichez le câble de courant dans sa jonction à côté du câble à
ruban.
5. Installez le nouveau recouvrement de commande en veillant à ce que aucun câble soit coincé.
Menez les câbles du disk drive dans le recouvrement pendant que vous abaissez le recouvre-
ment.
6. Fichez le cable de courant de la machine à broder dans la prise de courant.
Câble à ruban
Manuel de service pour les EMC 10T, 10/4 et 10/4T
Câble de courant
Illustration 3-7
Disk Drive
CPU
