Carel UltraCella 3PH Full Mode D'emploi page 16

FRE

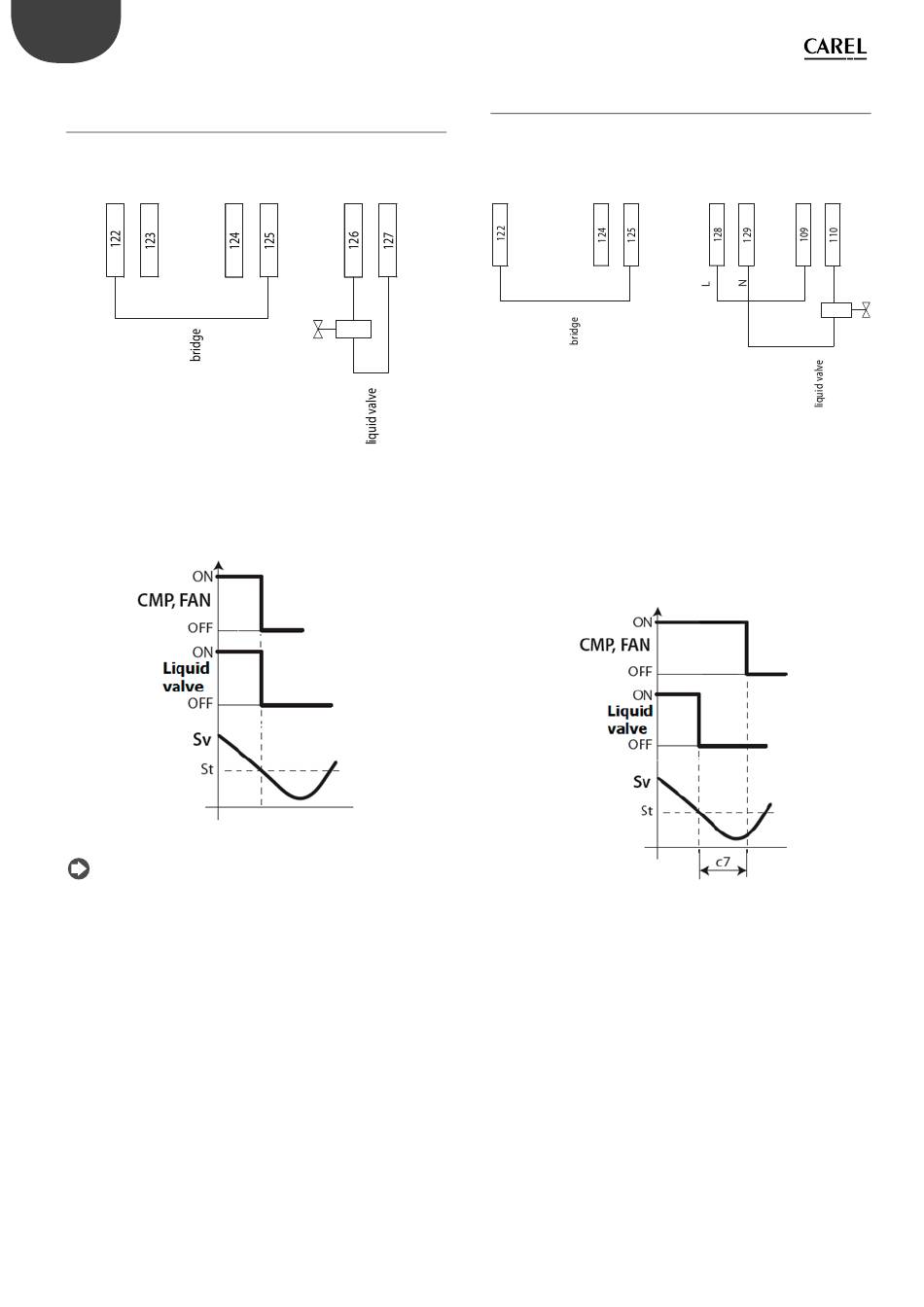

2.6.3 Connexions pour pump down avec démarrage
simultané du compresseur et de la vanne
solénoïde
S'il est nécessaire d'exécuter le pump down avec démarrage et arrêt
simultanés du compresseur et de la vanne solénoïde, sans pressostat,
réaliser les raccordements conformément au schéma suivant.
Avec cette confi guration, quand UltraCella ne demande plus de froid
(Sv<St), la vanne solénoïde (bornes 126-127) et le compresseur (KM3)
s'éteignent simultanément.
Remarque : ne pas activer le pump down dans UltraCella (confi gurer
c7=0, H1≠5, H5≠5).
"UltraCella 3PH Full module" +0500096FD - rel. 1.2 - 08.11.2015
Fig. 2.j
Fig. 2.k
2.6.4 Connexions pour pump down en fonction du
temps
S'il est nécessaire d'exécuter le pump down selon le temps, avec la vanne
solénoïde connectée dans le module triphasé Ultra 3PH Full et non dans
UltraCella, réaliser les raccordements conformément au schéma suivant.
Dans UltraCella confi gurer :
•
H1 = 5 (sortie AUX1, bornes 109-110, pour vanne de pump down)
•
C10 = 1 (pump down en fonction du temps)
•
C7 > 0 (temps de pump down)
Avec cette confi guration, quand UltraCella ne demande plus de froid
(Sv<St), la vanne solénoïde (bornes 109-110, sortie AUX1 UltraCella)
s'ouvre, alors que le compresseur (KM3) reste actif pendant le temps
défi ni par le paramètre c7.
16
Fig. 2.l
Fig. 2.m
