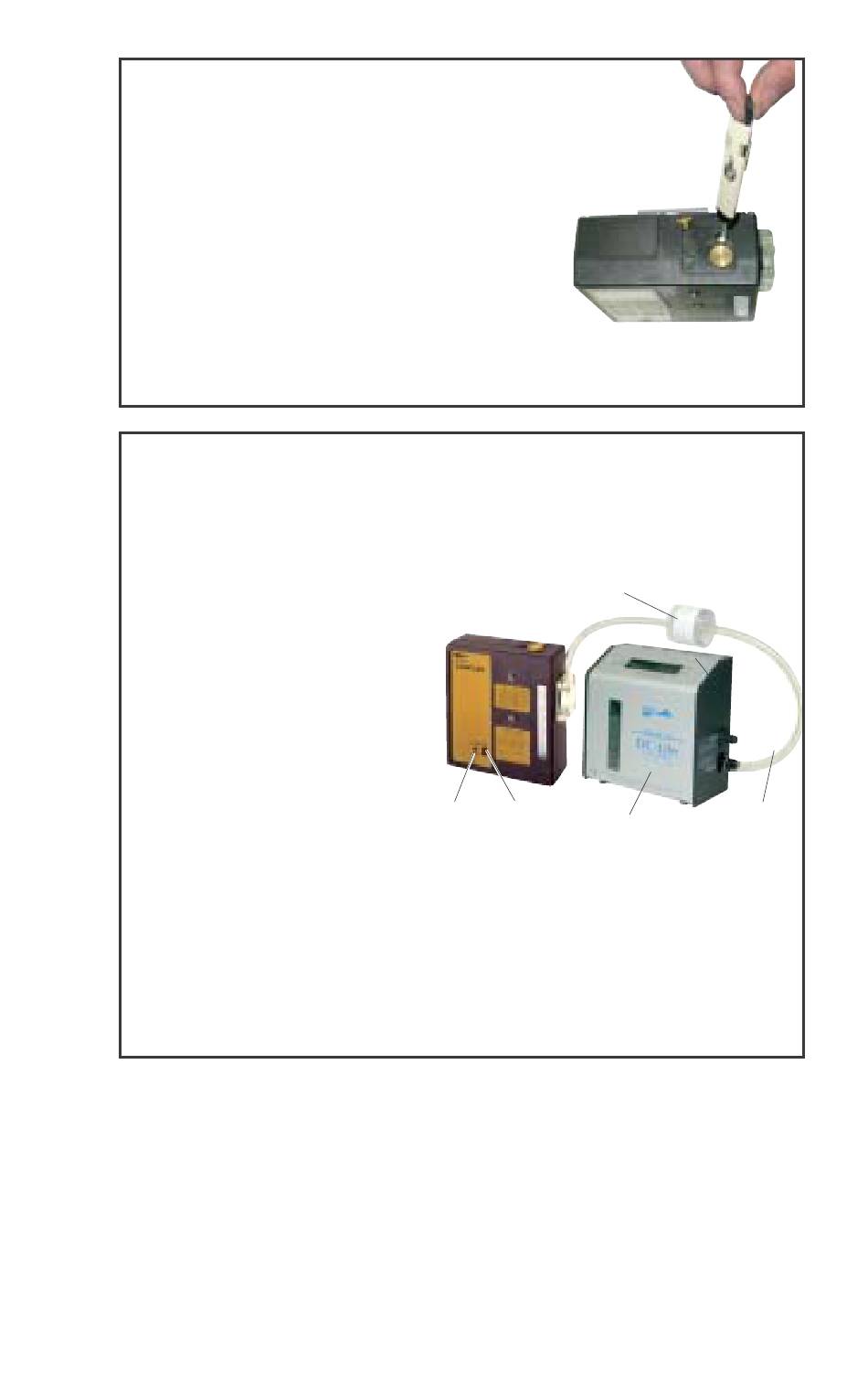

Désactivation du régulateur
Pour assurer que la pompe soit réglée sur
haut débit, retirez la vis d'assemblage (n° 14
2
sur la figure 1) protégeant la soupape du
régulateur et vissez la vis exposée à fond
(ne serrez pas trop).
Remettez la vis d'assemblage en place. La
pompe est désormais réglée sur haut débit.
Réglage ou vérification du débit
À l'aide d'un tube en Tygon® de 6,3 mm, branchez le milieu de
prélèvement à l'arrivée d'air de la pompe (n° 9 sur la figure 1).
Enlevez le couvercle de sécurité.
Démarrez la pompe en appuyant sur
l'interrupteur (n° 4 sur la
figure 1). Réglez le débit à
l'aide de la vis de réglage
3
du débit (n° 7 sur la figure
1), jusqu'à ce que le
rotamètre intégré
affiche 2 l/min.
Raccordez le débitmètre à
l'arrivée du milieu de
prélèvement.
Puis réglez le débit à l'aide
de la vis de réglage du débit
(n° 7 sur la figure 1).
Lorsque le débit est réglé, débranchez le débitmètre.
Remplacez le milieu de prélèvement utilisé dans l'étalonnage par le
milieu non exposé qui servira au prélèvement.
Milieu de
prélèvement
Vis de
Interrupteur
réglage du
de tension
débit
Montage de calibrage
avec cassette de filtrage
5
Pour un débit élevé,
serrez la vis de la
soupape.
Tube
Débitmètre
