Réglage ou vérification du débit
Voir la figure 1, page 4, pour un diagramme de la pompe.
➀
Raccordez un support de bas débit réglable mono-voie (figure 2) à
l'arrivée d'air de la pompe (n°9 sur la figure 1), par l'intermédiaire
d'un tube en Tygon de 6,3 mm.
Introduisez un tube à adsorbant
ouvert (n° 3 sur la figure 2) dans
le manchon en caoutchouc (n° 2
sur la figure 2) du support, de
façon à ce que la flèche du tube
pointe en direction du support.
Branchez un débitmètre sur
l'extrémité libre du tube à adsorbant.
3
Desserrez la vis du support de
bas débit. Démarrez la pompe en
appuyant sur l'interrupteur
(n° 4 sur la figure 1).
Réglez le débit en tournant la vis de
réglage de débit en laiton (n° 1 sur la
figure 2) du support, jusqu'à ce que le
débitmètre affiche le débit désiré.
Ne réglez pas le débit au niveau de
la pompe. Servez-vous uniquement
de la vis de réglage en laiton du
support de bas débit.
1
Vis de réglage du débit
2
Manchon en caoutchouc
3
Tube à adsorbant
➁
➂
Support de bas débit
réglable monovoie avec
tube d'échantillon
suite page 11
10

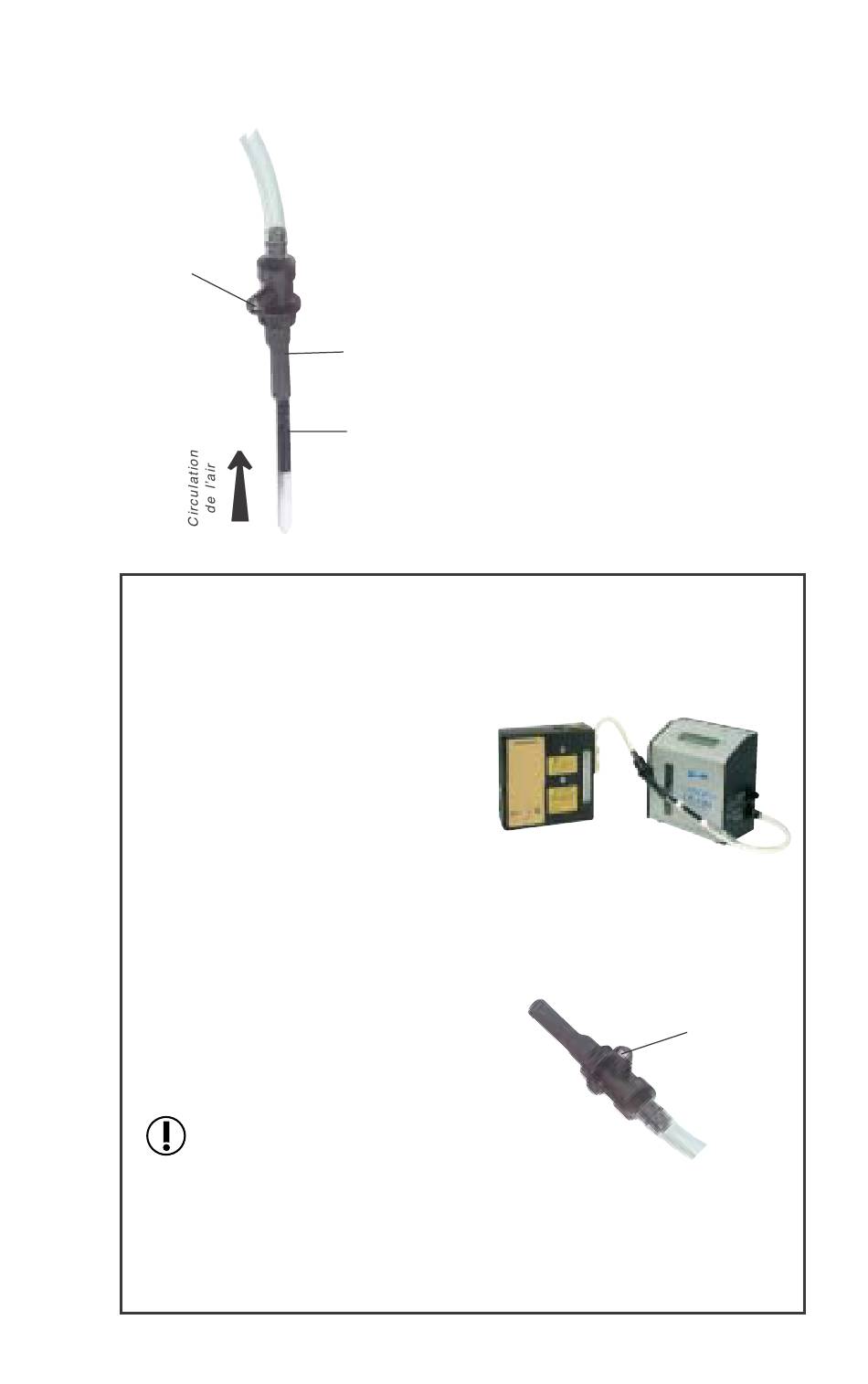

Figure 2
Montage de calibrage
avec tube inséré dans
le support de bas débit
Vis de réglage
du débit
Tournez la vis pour
régler le débit.
