Description produit
Table 2 Réglages standards
Système d'unités
Pression normalisée
Température normalisée
Capteurs de pression et température intégrés
2.6.2
Le FLOWSIC500 avec conversion de volume et capteurs de pression et température inté-
grés ne nécessite pas d'autre composant extérieur. Les capteur internes de pression et
température sont déjà montés et étalonnés en usine. Les points de mesure se trouvent
dans la cartouche de mesure.
Ansi le FLOWSIC500 ne nécessite aucune installation supplémentaire de capteurs pour
déterminer les conditions de mesure et est immédiatement prêt à être utilisé après la
configuration du correcteur de volume.
Capteurs de pression et température externes
2.6.3
Le FLOWSIC500 avec conversion de volume et capteurs externes sera installé à un endroit
de mesure où un point de contrôle du fonctionnement/un calibrage du capteur de pression
ou de température est nécessaire.
Pour tester le capteur de pression, l'installation d'une vanne trois voies est conseillée qui
sépare le capteur de pression de la pression à mesurer et est munie d'un raccordement de
test.
A la → Figure 4 un FLOWSIC500 est représenté avec des capteurs externes et une vanne de
test Kamstrup BDA04 pour des températures de gaz jusqu'à -25°C.

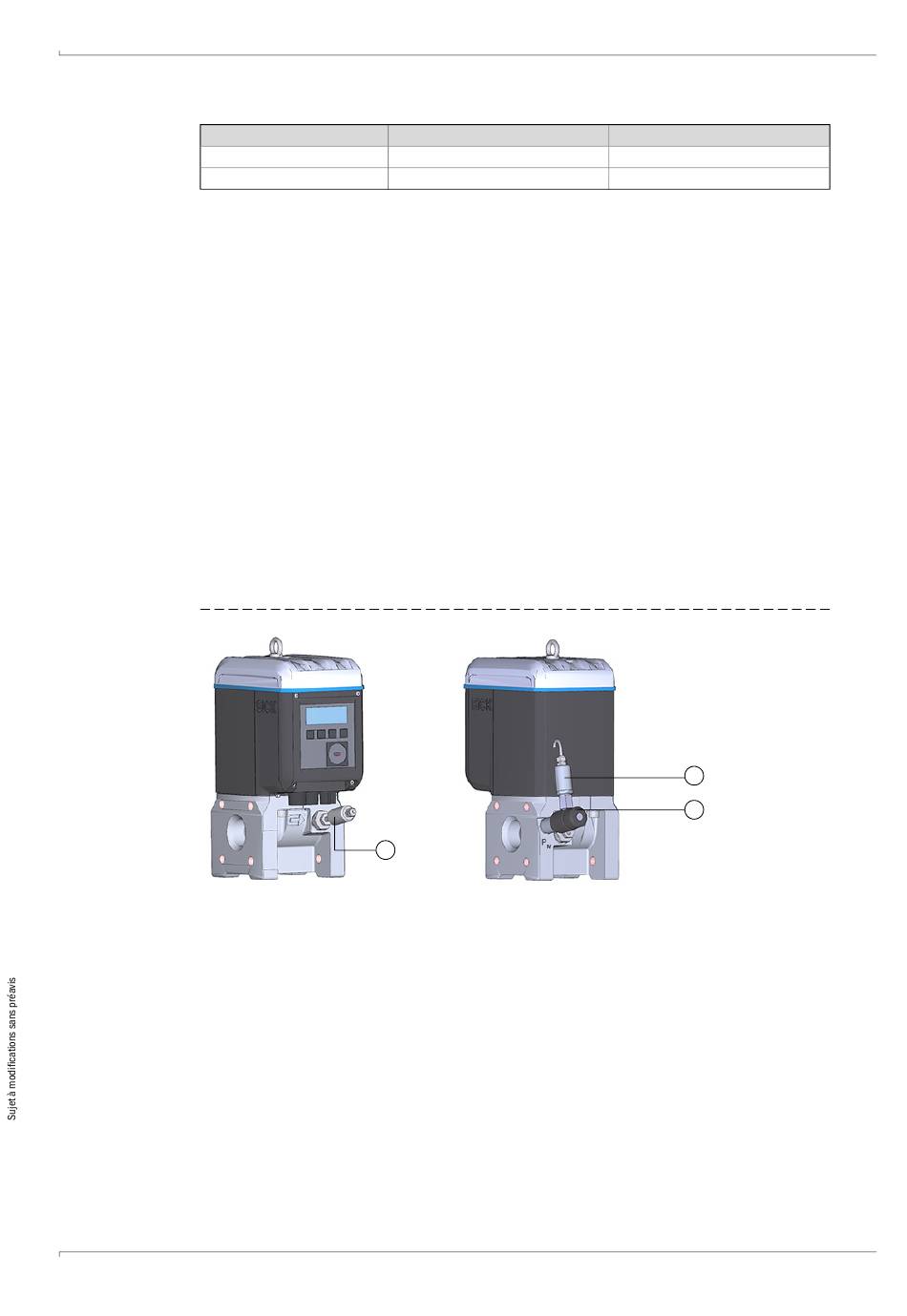

Figure 4 FLOWSIC500 avec capteurs externes et vanne de test Kamstrup BDA04
1 Capteur de pression
2 Vanne de test Kamstrup BDA04
3 Capteur de température
Pour des températures de gaz allant jusqu'à -40°C, une vanne de test 3 voies (→ Figure 5)
est installée à côté du FLOWSIC500.
FLOWSIC500 · Manuel d'utilisation · 8015392 V 2.1 · © SICK AG
SI
1.01325 bar (a)
0 °C
3
Imperial
14.7300 psi (a)
60 °F
1
2
