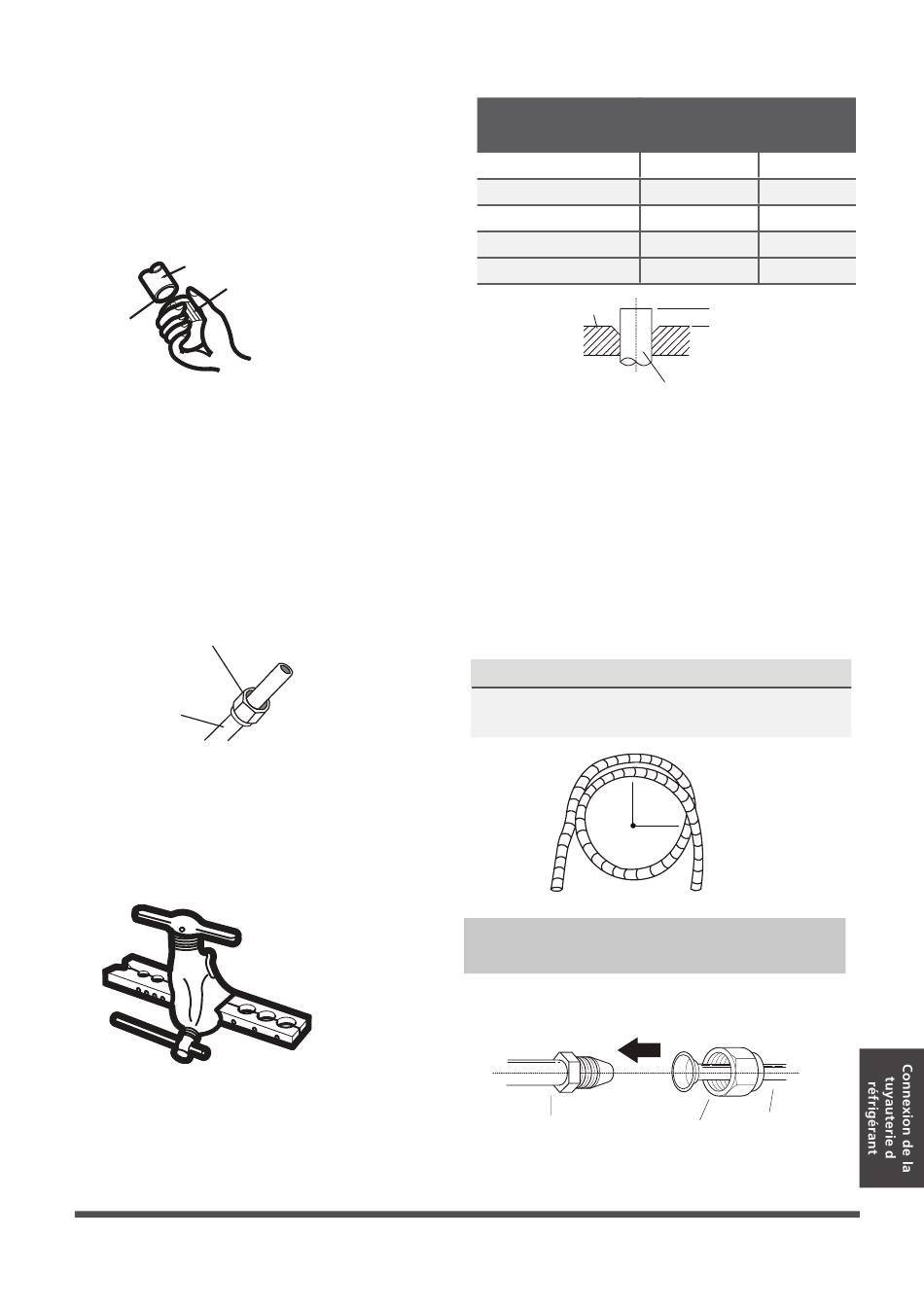

Étape 2: Retirez les bavures
Les bavures peuvent affecter l'étanchéité à l'air de la
connexion de tuyauterie de réfrigérant. Elles doivent être
complètement retirées.
1. Tenez le tuyau incliné vers le bas pour empêcher que
les bavures ne tombent dans le tuyau.
2. En utilisant un alésoir ou un outil d'ébavurage, retirez
toutes les bavures de la section coupée du tuyau
Tuyau
Alésoir
Inclinez
vers le
bas
Étape 3: Brûlez les bouts de tuyaux
Un brûlage approprié est essentiel pour parvenir
à une étanchéité à l'air.
Après avoir retiré les bavures du tuyau coupé,
1.
scellez les bouts avec du ruban PVC pour empêcher
que des matériaux étrangers ne viennent entrer
dans le tuyau.
Fourrez le tuyau de matériau isolant.
2.
Placez des écrous évasés aux deux bouts du tuyau.
3.
Assurez-vous qu'ils fassent face à la bonne
direction, parce que vous ne pouvez pas les
déplacer ou changer leur direction après le brûlage.
Écrou évasé
Tuyau en cuivre
Retirez le ruban PVC des bouts du tuyau lorsque
4.
vous êtes prêt à effectuer le travail de brûlage.
Fixez une forme évasée au bout du tuyau. Le
5.
bout du tuyau doit s'étendre au-delà des bords
de la forme évasée, selon les dimensions
montrées sur le tableau c-dessous.
RALLONGE DE TUYAUTERIE AU-DELÀ DE LA FORME ÉVASÉE
Diamètre extérieur
du tuyau (mm)
Ø 6.35 (Ø 0.25")
Ø 9.52 (Ø 0.375")
Ø12.7 ( Ø 0.5")
Ø 16 ( Ø 0.63")
Ø 19 ( Ø 0.75")
Forme évasée
Placez un outil d'évasement dans la forme.
6.
Tournez la poignée de l'outil d'évasement dans le
7.
sens des aiguilles d'une montre, jusqu'à ce que le
tuyau soit complètement torché.
Retirez l'outil d'évasement et la forme évasée,
8.
inspectez ensuite le bout du tuyau contre les
fissures et évasements irréguliers.
Étape 4 : Connectez les tuyaux
Lors de la connexion des tuyaux de réfrigérant, faites
attention de ne pas utiliser une force excessive, ou
de déformer le tuyau en aucune façon. Vous devriez
d'abord connecter le tuyau de basse-pression,
ensuite le tuyau de haute-pression.
RAYON DE COURBURE MINIMUM
Lors de l'incurvation de la tuyauterie de réfrigérant
connecteur, le rayon de courbure minimum est de 10cm.
Rayon
≥10cm (4in)
Instructions pour la connexion de la
tuyauterie à l'unité intérieure
Alignez le centre des deux tuyaux que vous voulez
1.
connecter
Tube de l'unité interieure
A (mm)
Max.
Min.
Max.
0.7 (0.0275")
1.3 (0.05")
1.6 (0.063")
1.0 (0.04")
1.0 (0.04")
1.8 (0.07")
2.0 (0.078")
2.2 (0.086")
2.0 (0.078")
2.4 (0.094")
A
Tuyau
Écrou évasé
Tuyau
