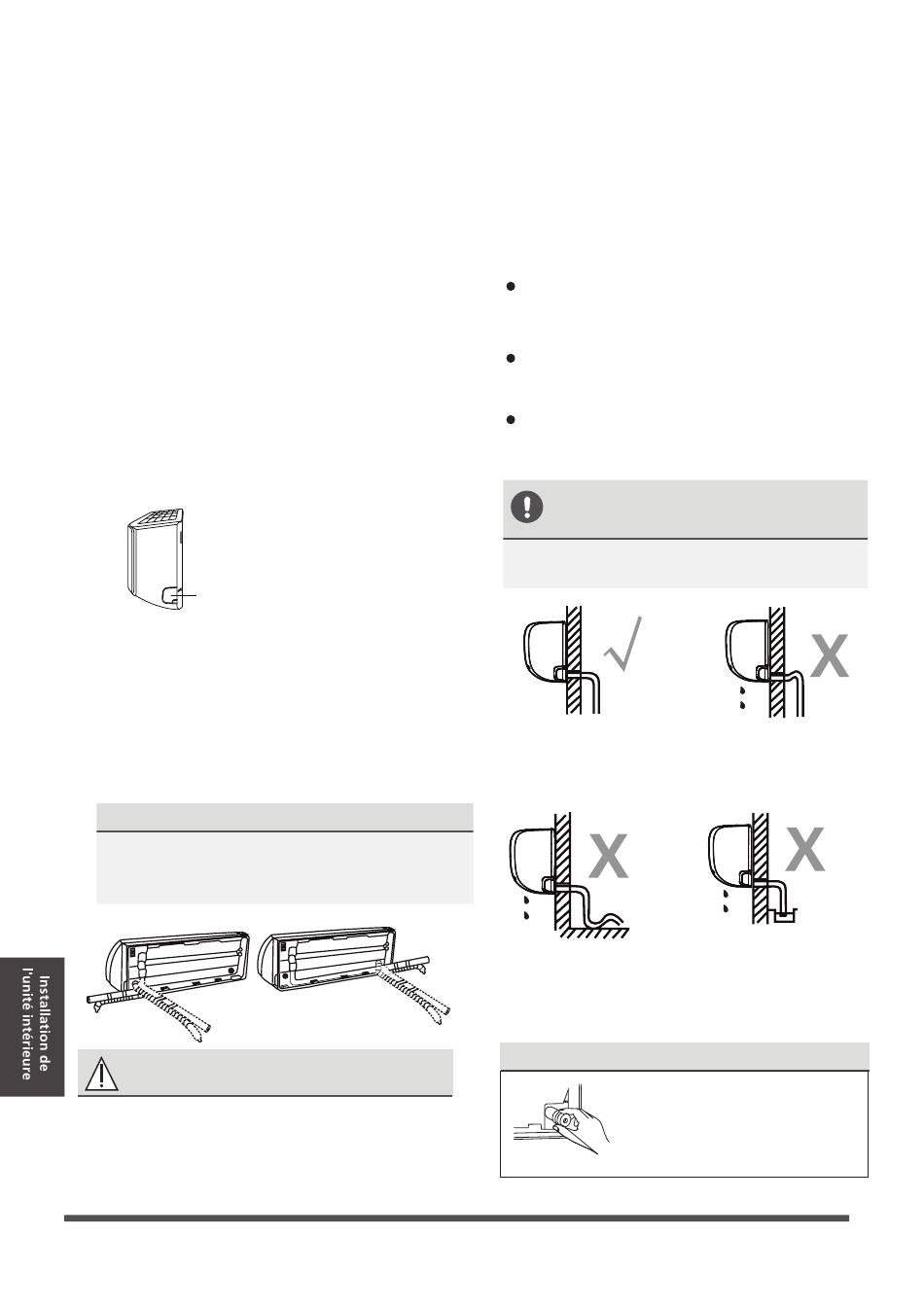

Etape 4 : Préparer la tuyauterie de réfrigérant
La tuyauterie de réfrigérant est à l'intérieur d'un
manchon isolant attaché au dos de l'unité. Vous
devez préparer la tuyauterie avant de la passer à
travers le trou dans le mur.
1.
Basé sur la position du trou mural relatif à la
plaque de support, choisissez le côté d'où la
tuyauterie va sortir de l'unité.
Si le trou mural est derrière l'unité, maintenez
2.
le panneau d'éjection en place. Si le trou mural
est à côté de l'unité intérieure, retirez le
panneau d'éjection en plastique de l'unité.
Cela va créer une fente par laquelle votre
tuyauterie peut sortir de l'unité. Utilisez des
pinces à bec fins si le panneau en plastique est
trop dur à retirer à la main.
Des rainures ont été faites dans le panneau
3.
d'éjection afin de le couper facilement. La
taille de la fente est déterminée par le
diamètre de la tuyauterie.
Panneau d'éjection
4. Si la conduite de raccordement est déjà existante et
intégrée au mur, passez directement à l'étape
Connectez le Tuyau d'évacuation. S'il n'y a pas de
tuyauterie intégrée, connectez le réfrigérant de l'unité
intérieure à la conduite de raccordement qui va
joindre les unités intérieure et extérieure. Référez-vous
à la section Connexion de la tuyauterie de
réfrigérant de ce manuel pour des instructions
détaillées.
REMARQUE SUR L'ANGLE DE TUYAUTERIE
La tuyauterie de réfrigérant peut sortir de
l'unité intérieure par des angles différents :
Gauche, Droite, Arrière-gauche, Arrière-droite.
AVERTISSEMENT
Faites extrêmement attention de ne pas
endommager la tuyauterie lorsque vous la pliez
pour l'éloigner de l'unité. Toute fissure de la
tuyauterie va affecter la performance de l'unité.
Page 22
Étape 5 : Connecter le tuyau d'évacuation
Par défaut, le tuyau d'évacuation est attaché au côté
gauche de l'unité (lorsque vous êtes face au dos de
l'unité). Cependant, il peut aussi être attaché au côté
droit. Pour assurer une évacuation correcte, attachez
le tuyau d'évacuation du même côté que les sorties de
l'unité de votre tuyauterie de réfrigérant. Attachez
l'extension du tuyau d'évacuation (acheté
séparément) au bout du tuyau d'évacuation.
Enveloppez fermement le point de connexion avec
du ruban de Teflon pour assurer une bonne
étanchéité, et empêcher les fuites.
Pour la portion du tuyau d'évacuation qui va rester à
l'intérieur, enveloppez-la avec de l'isolation de tuyau
en mousse pour empêcher la condensation.
Retirez le filtre d'air, et versez une petite quantité
d'eau dans le bac de vidange pour s'assurer que
l'eau s'écoule facilement dans l'unité.
REMARQUE SUR L'EMPLACEMENT
DU TUYAU D'ÉVACUATION
Assurez-vous d'agencer le tuyau
d'évacuation selon les schémas suivants.
CORRECT
Assurez-vous qu'il n'y ait pas
de noeud ou de fissure sur le
tuyau d'évacuation pour
assurer un drainage correct.
INCORRECT
Des fissures dans le
tuyau
d'évacuation
vont
créer
des
retenues d'eau.
BOUCHEZ LES ORIFICES D'ÉVACUATION NON UTILISÉS
Pour empêcher des fuites non
désirées, vous devez boucher les
orifices d'évacuation avec les
bouchons en caoutchouc
procurés.
.
INCORRECT
Des fissures sur le tuyau
d'évacuation vont créer
des retenues d'eau.
INCORRECT
Ne placez pas le bout du
tuyau d'évacuation dans de
l'eau ou des récipients qui
collectent l'eau. Cela va
empêcher un drainage correct.
