lecteur de données biométriques) et / ou connecter le système 2N® IP Verso à un contrôleur
externe. Toutes les entrées et sorties sont isolées galvaniquement du système 2N® IP Verso avec
une force d'isolation de 500 V DC. Il est nécessaire d'alimenter + U IN sur Wiegand OUT à partir
du panneau de configuration.

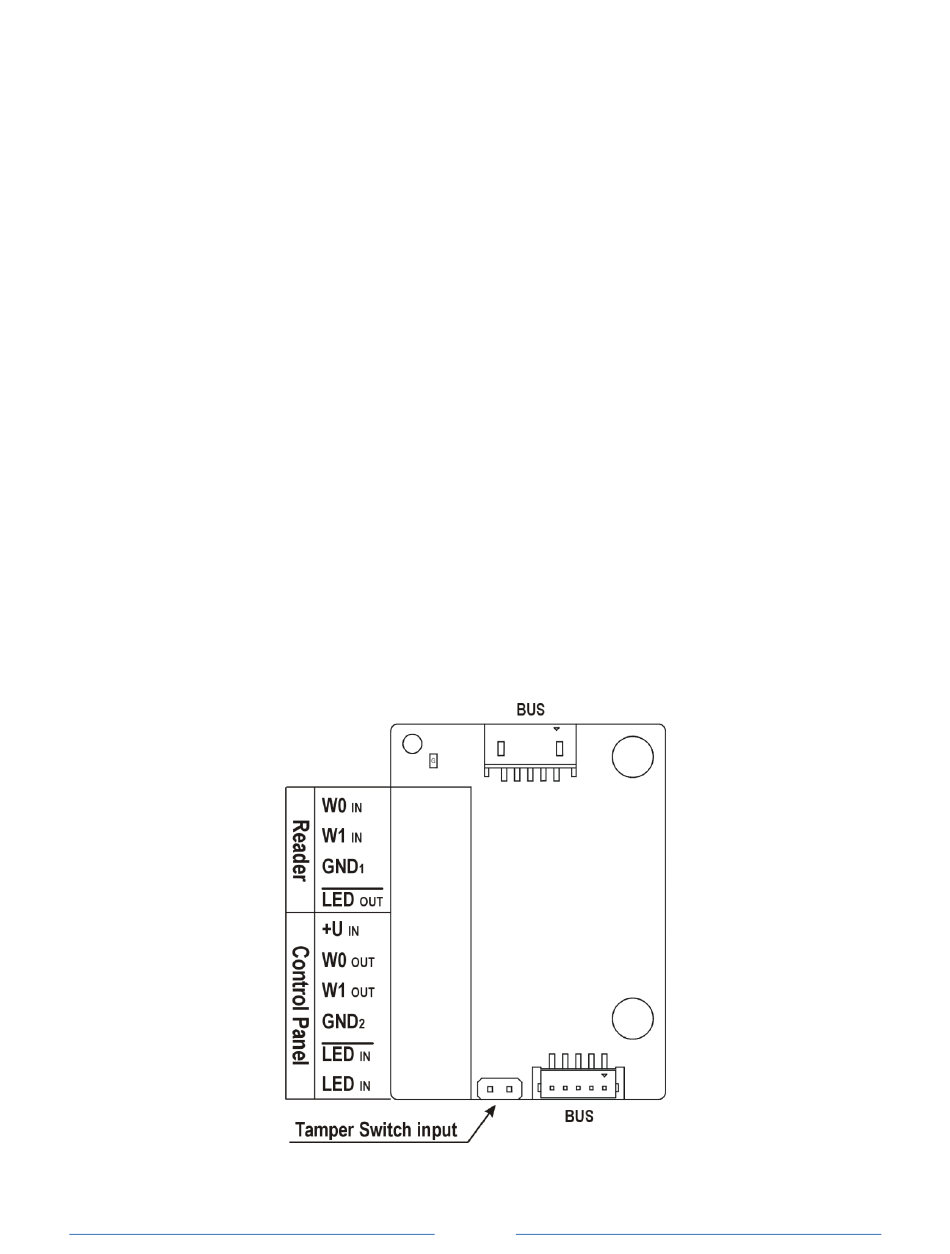

 Lecteur - connecter un lecteur externe compatible Wiegand. Le lecteur envoie des
informations sur le numéro de la carte au système 2N.
 Panneau de configuration - utilisé pour la connexion au PBX de sécurité ou au système
de contrôle d'accès auquel l'interphone envoie des informations sur le numéro de la
carte entrée sur l'interphone.
 Le module contient deux connecteurs de bus 2N® IP Verso.
 Les deux connecteurs sont entièrement interchangeables et peuvent être utilisés à la fois
comme entrées de l'unité principale ou comme sorties vers d'autres modules.
 Si ce module est le dernier sur le bus, l'un des connecteurs reste déconnecté.
 Le module comprend un câble d'interconnexion de 220 mm de long.
 Le nom du module est configuré dans le paramètre Nom du module du menu Matériel /
Extendeurs.
 La LED d'entrée IN est adressée comme cela: <nom_module>. <Entrée1>, par ex.
module2.input1.
 L'intrusion d'entrée est adressée comme cela: <nom_module>. <Autoprotection>, par
ex. module2.Tamper.
 La LED de sortie OUT (annulée) est adressée comme cela: <nom_module>. <Sortie1>,
par ex. module2.output1.
