IBERITAL

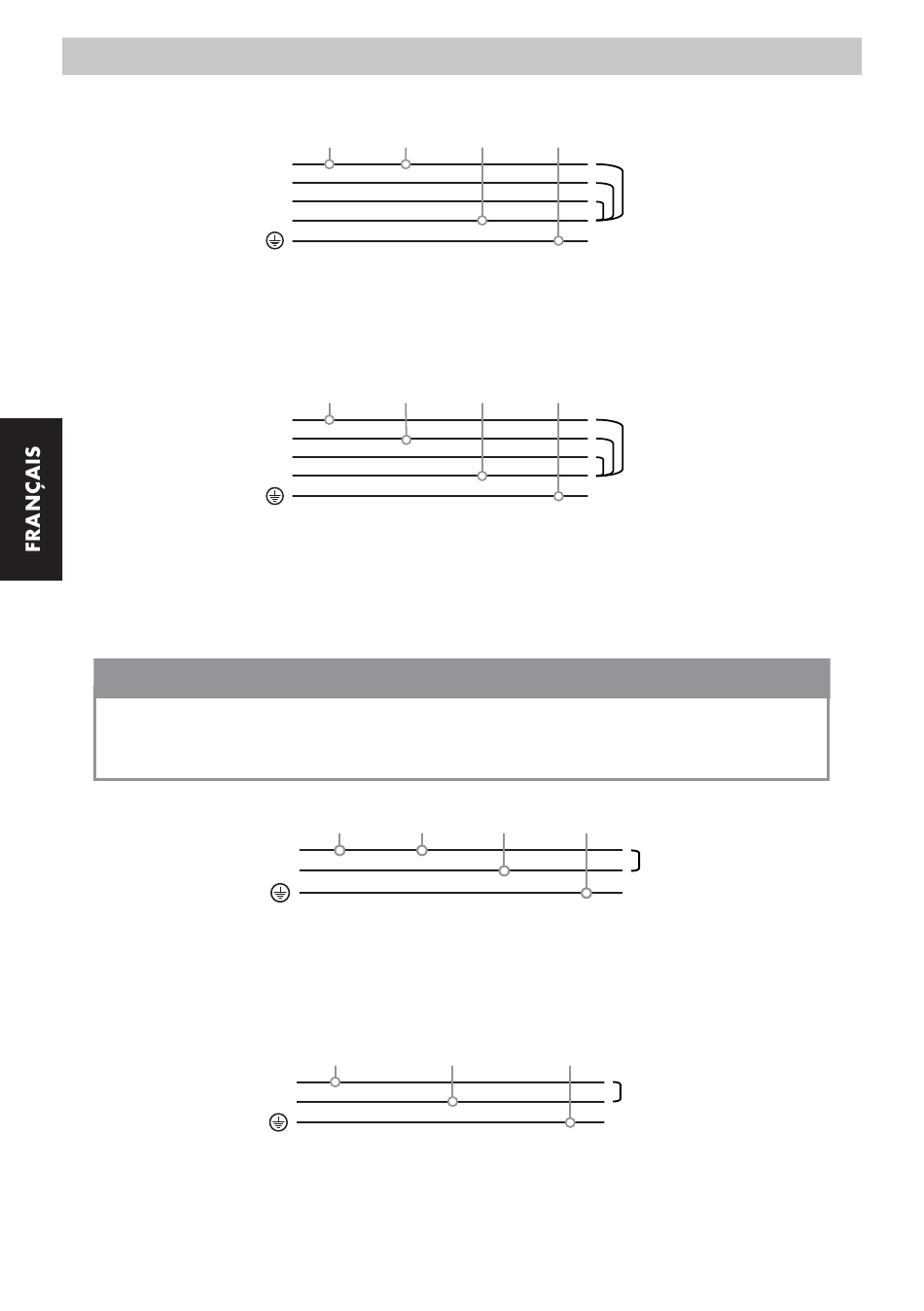

400 V UNE PHASE AVEC NEUTRE (MACHINES 1-2-3 GROUPES)
Phase (R)
Phase (S)
Phase (T)
Neutre
La machine peut être branchée aux alimentations de trois phases et un neutre de 400 V. Dans ce cas, le conducteur Noir
doit être connecté à une des trois phases, le conducteur Marron à celle-ci et le conducteur Bleu ou Gris à la phase neutre.
Le conducteur Vert/Jaune doit être connecté à la terre.
400 V DEUX PHASES AVEC NEUTRE (MACHINES 1-2-3 GROUPES)
Phase (R)
Phase (S)
Phase (T)
Neutre
La machine peut être branchée aux alimentations de trois phases et un neutre de 400 V. Dans ce cas, le conducteur Noir
doit être connecté à une des trois phases, le conducteur Marron à une phase différente et le conducteur Bleu ou Gris à
la phase neutre. Le conducteur vert/jaune doit être connecté à la terre.
110 V UNE PHASE AVEC NEUTRE (MACHINES 1-2 GROUPES)
IMPORTANT
Les machines fabriquées pour être connectées à des tensions électriques de 110 V, sont fabriquées
sur des éléments électriques spécifi ques pour cette tension. Elles ne pourront donc être installées
qu'à une tension de 110 V, comme indiqué sur le schéma électrique spécifi que pour ces tensions.
Phase (R)
Neutre
La machine peut être connectée à des alimentations d'une seule phase de 110 V. Dans ce cas, le conducteur Noir doit être
connecté à la phase de l'installation fi xe, le conducteur Marron doit être connecté à la même phase que le conducteur
Noir et le conducteur Bleu ou Gris à la phase neutre. Le conducteur Vert/Jaune doit être connecté à la terre.
Machines à 3 fi ls
220 V - 240 V UNE PHASE AVEC NEUTRE (MACHINES 1-2-3 GROUPES)
Phase (R)
Neutre
La machine peut être branchée à des alimentations à une seule phase de 220 V - 240 V. Dans ce cas le conducteur
Marron doit être connecté à la phase de l'installation fi xe. Le conducteur Bleu ou Gris doit être connecté à la phase
neutre. Le conducteur Vert/Jaune doit être connecté à la terre.
164
Marron Noir Gris ou Bleu
Marron Noir Gris ou Bleu
Marron Noir Gris ou Bleu
Marron Gris ou Bleu
MANUEL D'INSTALLATION ET DE FONCTIONNEMENT
Vert/Jaune
220-240V
Vert/Jaune
220-240V
Vert/Jaune
110V
Vert/Jaune
220-240V
