Waukesha Cherry-Burrell
A
PD100-453

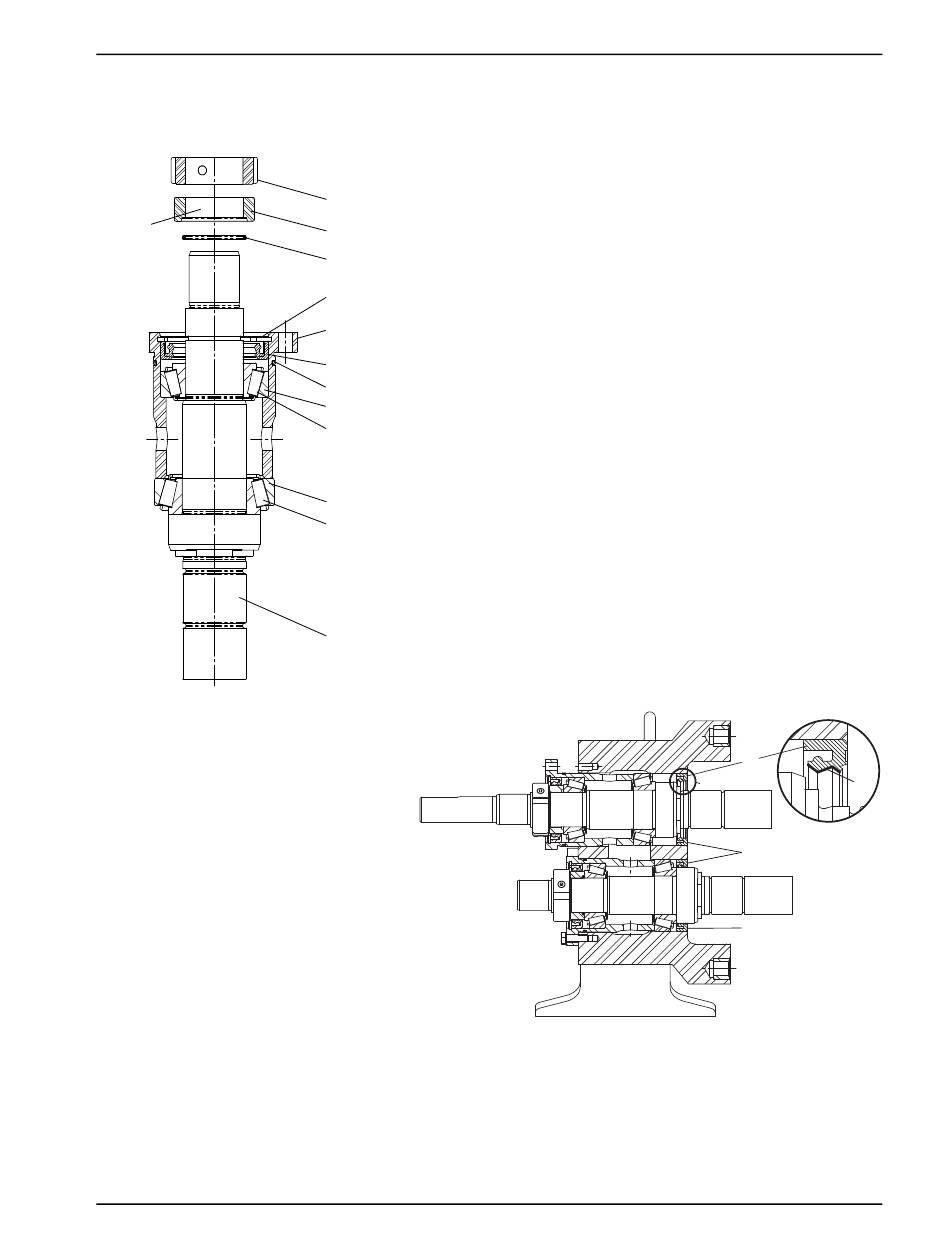

Figure 47 - Assembler le roulement
03/2011
3. Installez la cuvette de roulement avant (Figure 47, objet 16a)
sur le cône monté (objet 16b), suivie du coffrage du
roulement (objet 14).
4. Appuyez le cône de roulement arrière (objet 17b) sur l'arbre
et dans le cône.
20
5. Appuyez le joint arrière (objet 27) dans le coffrage du
18
roulement (objet 14) la lèvre principale non tournée vers le
roulement, et installez la bague de retenue (objet 19).
68
Orientez le joint comme décrit et assurez-vous qu'il
n'interfère pas avec le roulement.
19
14
6. Installez le joint torique (objet 68) et le manchon protecteur
pour joint (objet 18) sur l'arbre comme décrit dans Figure 47.
27
Orientez le manchon protecteur pour joint avec la rainure
67
vers le roulement.
17a
7. Installez l'écrou d'ajustement du roulement (objet 20) et
17b
serrez « manuellement ». Ne serrez pas les vis de pression
de blocage à ce moment.
16a
8. Installez le joint torique (objet 67) dans la rainure du coffrage
16b
du roulement (objet 14).
Ajuster le roulement
6-7
1. Voir Figure 48. Appliquez une couche de graisse de
roulement dans le diamètre interne (objet A) des joints à lèvre
avant (objet 29).
Figure 48 - Appliquez de la graisse de roulement
95-03095-MDL_FR
Maintenance
29
B
A
B
29
29
PD100-454
Page 33
