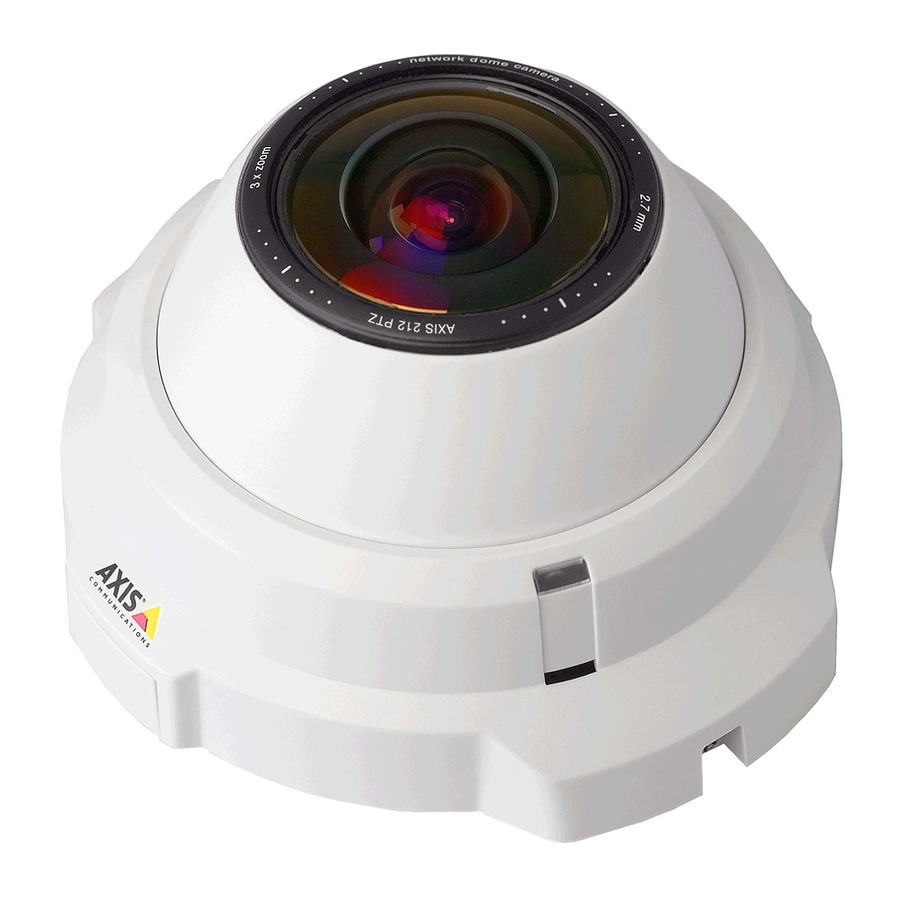

Axis 212 PTZ Guide D'installation
Table des Matières
Les langues disponibles
Les langues disponibles
Table des Matières
Manuels Connexes pour Axis 212 PTZ
Sommaire des Matières pour Axis 212 PTZ
- Page 1 INSTALLATION GUIDE AXIS 212 PTZ Network Camera AXIS 212 PTZ-V Network Camera...
-
Page 17: Procédure D'installation
Ce guide d’installation explique comment installer la caméra réseau AXIS 212 PTZ/-V sur votre réseau. Pour toute autre question concernant l’utilisation du produit, reportez-vous au manuel de l’utilisateur de l’AXIS 212 PTZ/-V, que vous trouverez sur le site www.axis.com ou sur le CD de la caméra réseau Axis. - Page 18 Numéro de série (N/S) – Nécessaire lors de l’installation. À conserver pour référence ultérieure. L’AXIS 212 PTZ/-V est destinée à être montée sur un mur ou à l’angle d'un mur à l’aide du kit de montage mural d’angle. En position d’angle, la caméra permet de surveiller une zone spécifique le long d’un mur ou d’un couloir, par exemple.
-
Page 19: Installation Du Matériel
5. Passez à la section Branchement des câbles, ci-dessous. Remarque : Il est possible de monter l’AXIS 212 PTZ/-V en faisant passer les câbles réseau et les câbles d’alimentation dans le mur ou les ouvertures latérales. Vous trouverez des plaques d’obturation pour les ouvertures sur le boîtier dôme. -
Page 20: Branchement Des Câbles
Page 20 AXIS 212 PTZ/-V Guide d’installation Branchement des câbles 1. Si vous le souhaitez, vous pouvez connecter des dispositifs d’entrée/sortie externes, tels que des systèmes d’alarme. Reportez-vous à la page 28 pour plus d’informations sur les broches du connecteur pour terminaux. -
Page 21: Attribution D'une Adresse Ip
Attribution d’une adresse IP Aujourd’hui, la plupart des réseaux sont équipés d’un serveur DHCP qui attribue automatiquement des adresses IP aux périphériques connectés. Si votre réseau en est dépourvu, votre AXIS 212 PTZ/- V utilisera 192.168.0.90 comme adresse IP par défaut. -
Page 22: Axis Ip Utility - Une Seule Caméra/Petite Installation
(sous-réseau physique) que l’AXIS 212 PTZ/-V. Détection automatique 1. Vérifiez que l’AXIS 212 PTZ/-V est connectée au réseau et qu’elle se trouve sous tension. 2. Démarrez AXIS IP Utility. 3. Double-cliquez sur l’icône de l’AXIS 212 PTZ lorsque celle-ci apparaît dans la fenêtre. Vous accéderez ainsi à... -
Page 23: Attribution D'une Adresse Ip À Un Seul Périphérique
2. Démarrez AXIS Camera Management. Double-cliquez sur AXIS 212 PTZ dans la fenêtre qui apparaît. Vous accéderez ainsi à la page d’accueil de la caméra. 3. Consultez la page 10 pour savoir comment définir le mot de passe. -
Page 24: Définition Du Mot De Passe
Vous devez pour cela avoir des droits d’administrateur sur cet ordinateur. 6. La page Live View (Vidéo en direct) de l’AXIS 212 PTZ/-V s’affiche. Elle propose différents liens vers les outils de configuration qui vous permettront d’adapter la caméra à vos besoins. -
Page 25: Clôture De L'installation
3. Fixez le boîtier à l’aide des vis inviolables et du tournevis fournis. • AXIS 212 PTZ – Si vous utilisez le kit de montage mural d’angle de l’AXIS 212 PTZ, accrochez le bord du boîtier à la patte du support de Patte montage mural d’angle et fixez le boîtier dôme de l’autre côté... -
Page 26: Autres Méthodes De Définition De L'adresse Ip
Web de la caméra. Tous Service Axis gratuit vous permettant d’installer votre caméra AXIS Dynamic DNS rapidement et facilement. Nécessite une connexion Internet sans Service proxy HTTP. Pour plus d’informations, rendez-vous sur le site www.axiscam.net. -
Page 27: Définition De L'adresse Ip À L'aide D'arp/Ping
1. Trouvez une adresse IP sur le même segment de réseau que celui de votre ordinateur. 2. Repérez le numéro de série (S/N) sur l’étiquette de l’AXIS 212 PTZ/-V. 3. Ouvrez une invite de commande sur votre ordinateur et saisissez les commandes suivantes :... -
Page 28: Connecteurs De L'appareil
Page 28 AXIS 212 PTZ/-V Guide d’installation Connecteurs de l’appareil Connecteur réseau - Connecteur Ethernet RJ-45. Accepte l’alimentation par Ethernet. Il est recommandé d’utiliser des câbles blindés. Connecteur d’alimentation - Pour la connexion de l’adaptateur secteur PS-H (fourni). Entrée audio - Entrée de 3,5 mm pour microphone mono ou signal mono avec entrée de haut niveau (le canal de gauche est utilisé... -
Page 29: Connecteur Pour Terminaux E/S
AXIS 212 PTZ/-V Guide d’installation Page 29 Connecteur pour terminaux E/S Broche Fonction Description Sortie Avec une charge maximale de 50 mA et une tension maximale de 24 V CC, cette transistor sortie possède un transistor NPN à collecteur ouvert avec émetteur connecté à la broche de terre. -
Page 30: Indicateurs Del
Page 30 AXIS 212 PTZ/-V Guide d’installation Indicateurs DEL Couleur Description Réseau Vert Continu en cas de connexion à un réseau de 100 Mbits/s. Clignote en cas d’activité réseau. Orange Continu en cas de connexion à un réseau de 10 Mbits/s. Clignote en cas d’activité... -
Page 31: Accès À L'axis 212 Ptz/-V Via Internet
à leurs valeurs d’origine à partir de l’interface Web. Pour plus d’informations, reportez-vous à l’aide en ligne ou au manuel de l’utilisateur. Le manuel de l’utilisateur de l’AXIS 212 PTZ/-V est disponible sur le site Web d’Axis à l’adresse www.axis.com ou sur le CD de la caméra réseau Axis. - Page 75 Aviso de seguridad - Sustitución de la pila La AXIS 212 PTZ/-V utiliza una pila de litio CR2032 de 3,0 V como fuente de alimentación para el reloj en tiempo real interno (RTC). En condiciones normales, esta pila dura 5 años como mínimo. Si la alimentación de la pila es baja, el funcionamiento del RTC se ve afectado y se restablece después de cada arranque.
