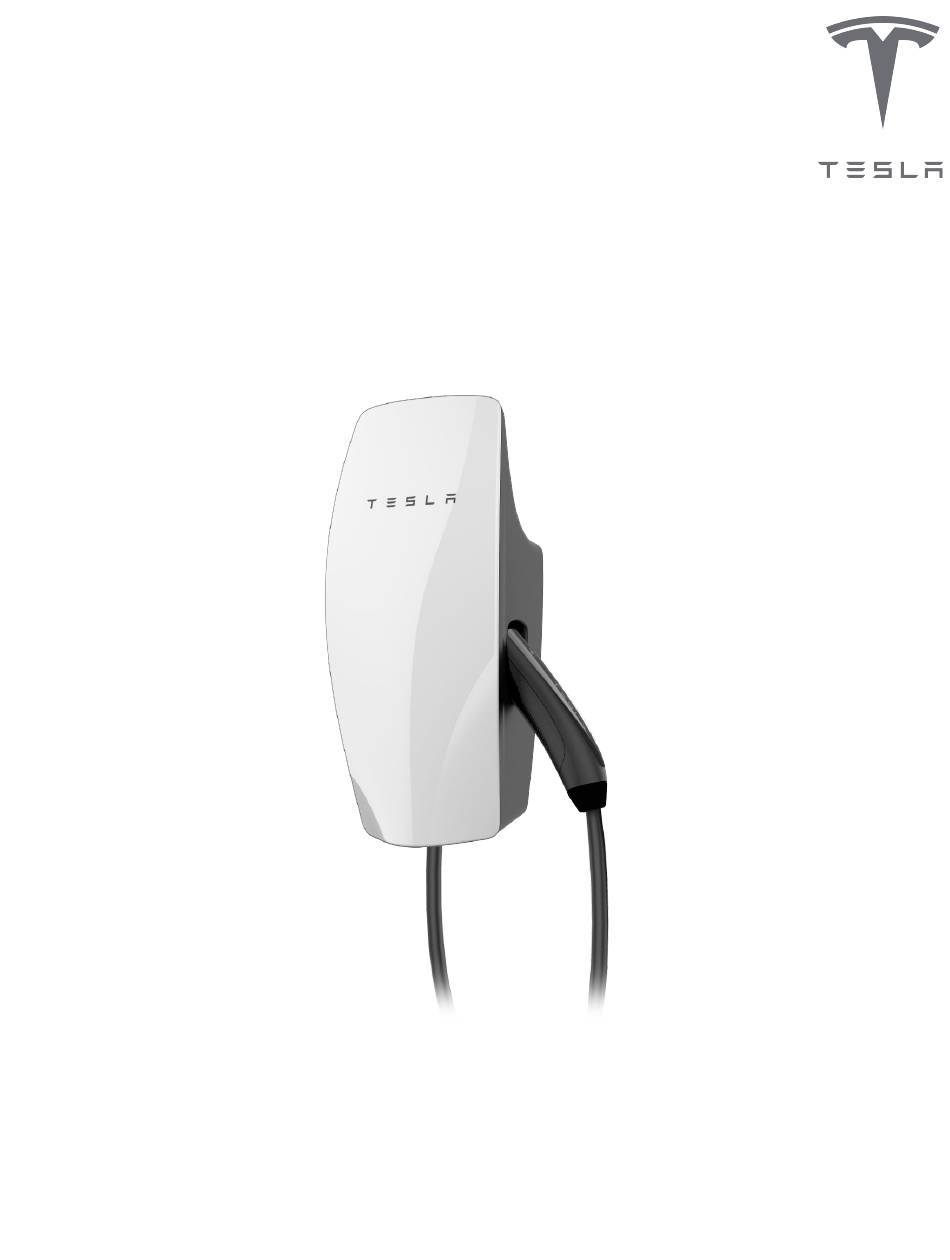

- Page 1 Manuel du connecteur mural de 3e génération Monophasé de 48 A...
-
Page 3: Table Des Matières
TABLE DES MATIÈRES Renseignements importants sur la sécurité..2 Informations sur la garantie......30 Limitations de responsabilité..........31 Aperçu du produit..........4 Règlement des différends..........32 Caractéristiques techniques du produit......4 Puissance du disjoncteur/puissance de sortie maximale................... 5 Utiliser le connecteur mural..........6 Caractéristiques............... -
Page 4: Renseignements Importants Sur La Sécurité
Lisez toutes les instructions avant d’utiliser ce produit. Conservez ces instructions. Ce manuel contient des instructions importantes pour le connecteur mural Tesla de 3e génération qui doivent être suivies pendant l’installation, le fonctionnement et l’entretien. Veuillez lire tous les avertissements et les mises en garde avant d’installer et d’utiliser le connecteur mural. - Page 5 RENSEIGNEMENTS IMPORTANTS SUR LA SÉCURITÉ MISES EN GARDE ATTENTION : N’utilisez pas de groupe électrogène personnel comme source d’alimentation aux fins de chargement. ATTENTION : L’installation ou la mise à l’essai inadéquate du connecteur mural risque de l’endommager ou d’abîmer la batterie ou des composants du véhicule ou le connecteur mural en soi. Les dommages qui en résultent sont exclus de la Garantie limitée de véhicules neufs et de la Garantie limitée sur l’équipement de recharge.
-
Page 6: Aperçu Du Produit
APERÇU DU PRODUIT Ce manuel s’applique aux connecteurs muraux dotés du numéro de pièce 1457768-**-*. Caractéristiques techniques du produit Tension et câblage 200-240 V CA nominal monophasé Gamme de puissances de sortie 12 à 48 ampères Plaques à bornes 12 à 4 AWG (3,5 à 25 mm ), cuivre seulement Grosseurs de conduit pris en charge ¾... -
Page 7: Puissance Du Disjoncteur/Puissance De Sortie Maximale
REMARQUE : Certains véhicules Tesla peuvent utiliser moins de courant que la puissance de sortie maximale. Le taux de recharge réel dépend de la puissance de sortie du connecteur mural et du chargeur embarqué du véhicule. -
Page 8: Utiliser Le Connecteur Mural
APERÇU DU PRODUIT Utiliser le connecteur mural 1. Ouvrez la prise de recharge du véhicule en appuyant sur le bouton de la poignée de recharge, en appuyant sur la porte de la prise de recharge, en utilisant l’application mobile ou l’écran tactile du véhicule. 2. -
Page 9: Caractéristiques
Connexion Le connecteur mural est doté de Wi-Fi qui lui permet de communiquer avec les routeurs locaux, les véhicules, les appareils mobiles, d’autres connecteurs muraux et d’autres produits Tesla. Point d’accès hébergé Le connecteur mural héberge un réseau à points d’accès Wi-Fi 802.11 de 2,4 GHz sécurisé par un mot de passe WPA2 pour faciliter la mise en service et la connexion à... - Page 10 APERÇU DU PRODUIT REMARQUE : Les fonctions de gestion des biens seront activées par des mises à jour ultérieures du microprogramme. Manuel du connecteur mural de 3e génération...
-
Page 11: Disjoncteur Différentiel De Fuite À La Terre
Reliez le connecteur mural au Wi-Fi pour avoir accès aux plus récentes mises à jour du microprogramme. Voir Processus de mise en service. Les véhicules Tesla peuvent fournir les mises à jour du microprogramme aux connecteurs muraux. Manuel du connecteur mural de 3e génération... -
Page 12: Composants Externes Du Connecteur Mural
APERÇU DU PRODUIT Composants externes du connecteur mural Le terme « Connecteur mural » fait référence au produit dans son ensemble. 1. Façade 2. Voyant à DEL (ligne verticale) 3. Unité principale 4. Bouton de la poignée de recharge 5. Poignée de recharge Manuel du connecteur mural de 3e génération... -
Page 13: Composants Internes Du Connecteur Mural
APERÇU DU PRODUIT Composants internes du connecteur mural 1. Prise RS-485 2. Languettes de contact 3. Capteur de température 4. Bornes de conducteur 5. Ancrage à attache rapide 6. Contacts glissants 7. Ouverture de purge du boîtier de câblage (permet une protection de type 3R) Manuel du connecteur mural de 3e génération... -
Page 14: Installation
INSTALLATION Dans la boîte Embout hexagonal (4 mm) Gabarit de montage du Unité principale Boîtier de câblage boîtier de câblage Attache pour Attache pour boîtier de connecteur mural à câblage au mur Guide démarrage rapide Attache rapide (1) boîtier de câblage (4) (comprend l’autocollant avec le nom du réseau SSID et le mode passe unique) -
Page 15: Outils Requis
INSTALLATION Outils Outils requis Localisateur de Tournevis montants dynamométrique Multimètre Ruban à mesurer Perceuse (50 lb/po, 5,6 Nm) Tournevis Mèche, 1/4 po Mèche, 5/32 po Téléphone intelligent Pince à dénuder (6,5 mm) (4 mm) (avec Wi-Fi) Outils optionnels Foret étagé, 1 1/8 po (29 mm) Foret étagé, 1 3/8 po (35 mm) Ordinateur (avec Wi-Fi) Manuel du connecteur mural de 3e génération... -
Page 16: Considérations À Prendre En Compte Pour L'installation
INSTALLATION Considérations à prendre en compte pour l’installation Le connecteur mural peut être installé sur n’importe quelle surface plate et verticale pouvant soutenir son poids (par exemple, un mur, un socle, etc.). Poids du connecteur mural (boîtier de câblage et façade) : environ 10 lb (4,5 kg). Choisir l’emplacement Installez le connecteur mural à... -
Page 17: Choisir La Hauteur
INSTALLATION Choisir la hauteur • Hauteur maximale (intérieure et extérieure) : 60 po (1,52 m) • Hauteur recommandée : Environ 45 po (1,15 m) • Hauteur extérieure minimum : 24 po (0,6 m) • Hauteur intérieure minimum : 18 po (0,45 m) Optimiser la réception du signal Wi-Fi Pour un fonctionnement optimal, les connecteurs muraux devraient-être connectés à... - Page 18 INSTALLATION Options d’entrée pour le câblage Le boîtier de câblage du connecteur mural est doté de plusieurs choix d’entrée. Choisissez une voie d’entrée et suivez les instructions appropriées. 1. Entrée par le haut 2. Entrée par l’arrière (gauche ou droit) 3.
-
Page 19: Étape 1 : Préparer Le Boîtier De Câblage Pour L'installation Des Bagues Et Des Raccords Du Conduit
INSTALLATION Étape 1 : Préparer le boîtier de câblage pour l’installation des bagues et des raccords du conduit La grosseur par défaut du conduit est de 3/4 po (21 mm). Un conduit de 1 po (27 mm) peut être utilisé, au besoin. En fonction de la taille du conduit et des raccords, préparez le boîtier de câblage. -
Page 20: Étape 2 : Préparer La Surface D'installation
INSTALLATION Étape 2 : Préparer la surface d’installation 1. Au besoin, utilisez un localisateur de montants pour trouver un montant en bois. Vous pouvez également utiliser du contreplaqué ou toute autre surface murale plane pouvant soutenir le poids du connecteur mural. 2. -
Page 21: Étape 3 : Préparer Le Boîtier De Câblage Et Le Support Mural
INSTALLATION Étape 3 : Préparer le boîtier de câblage et le support mural 1. Utilisez une mèche de 1/4 po (6,5 mm) pour percer des trous d’implantation dans le boîtier de câblage aux mêmes endroits que ceux choisis sur le gabarit de montage en carton. Mèche, 1/4 po (6,5 mm) Entrée par le haut Entrée par le bas... -
Page 22: Étape 4 : Acheminer Le Câblage Par Le Boîtier De Câblage
INSTALLATION Étape 4 : Acheminer le câblage par le boîtier de câblage 1. Acheminez le câblage par le point d’entrée sélectionnée et par la voie de service en boucle qui se trouve sur le côté droit du boîtier de câblage. Entrée par le haut Entrée par le bas Entrée du côté... -
Page 23: Étape 5 : Dénuder Et Brancher Le Câblage
INSTALLATION Étape 5 : Dénuder et brancher le câblage 1. Dénudez les fils sur environ 1/2 po (13 mm), passez les fils par la voie de service et branchez-les à la borne appropriée. REMARQUE : Les bornes sont bidirectionnelles. 2. Fixez le câblage dans la voie de service à l’aide de l’attache rapide incluse. 3. -
Page 24: Étape 6 : Fixer Le Connecteur Mural Au Boîtier De Câblage
INSTALLATION Étape 6 : Fixer le connecteur mural au boîtier de câblage 1. Fixez l’unité principale au boîtier de câblage en poussant vers l’intérieur. 2. Fixez l’unité principale au boîtier de câblage à l’aide des quatre attaches incluses et de l’embout hexagonal de 4 mm inclus avec un tournevis. -
Page 25: Processus De Mise En Service
PROCESSUS DE MISE EN SERVICE Le processus de mise en service pour le connecteur mural permet une configuration simple des disjoncteurs, de la connexion Wi-Fi et des options de partage de la puissance. 1. Allumez le disjoncteur correspondant au connecteur mural pour alimenter l’unité. Au démarrage, un voyant à... -
Page 26: Partage De La Puissance
PARTAGE DE LA PUISSANCE Aperçu du partage de la puissance Cette fonction sera offerte après une mise à jour ultérieure du microprogramme. La fonction de partage de la puissance par le microprogramme permet de brancher jusqu’à 16 connecteurs muraux sur le même site afin de partager de façon intelligente la puissance totale du site par un réseau Wi-Fi reliant toutes les unités. -
Page 27: Installation Des Disjoncteurs Et Du Circuit De Dérivation
PARTAGE DE LA PUISSANCE Installation des disjoncteurs et du circuit de dérivation Les circuits de partage de la puissance peuvent être installés à un panneau électrique qui prend en charge d'autres charges électriques. Si vous disposez d’un espace limité ou si l’alimentation électrique est loin des connecteurs muraux, nous vous conseillons d’installer un tableau de répartition dédié. -
Page 28: Considérations À Prendre En Compte Pour Le Partage De La Puissance
PARTAGE DE LA PUISSANCE Considérations à prendre en compte pour le partage de la puissance Le partage de la puissance par le connecteur mural est sans fil. Pour obtenir une performance optimale, les connecteurs muraux compris dans un réseau de partage de puissance doivent, lorsque c’est possible, être installés de façon à... -
Page 29: Codes Des Voyants Lumineux
VOYANTS À DEL DU CONNECTEUR MURAL Codes des voyants lumineux Démarrage Lorsque le disjoncteur est alimenté, tous les voyants à DEL (sept au total) sur la façade s’allumeront pendant une seconde. Après le démarrage Lorsque le connecteur mural est alimenté au disjoncteur, certains voyants à DEL (selon la taille du disjoncteur) s’allumeront pendant 10 secondes. -
Page 30: Codes De Défaut
Éteignez le disjoncteur, puis attendez 5 secondes avant de le désactivée rallumer. Si le voyant demeure rouge fixe, prenez en note le numéro de pièce et le numéro de série et communiquez avec Tesla. Interruption en raison Inspectez la poignée, le câble, le connecteur mural et la prise de Un (1) d’un défaut au niveau de... -
Page 31: Assistance Additionnelle Pour Les Défauts Indiqués Par Un Voyant À Del Rouge
Processus de mise en service). Si vous avez besoin de plus d’assistance, rassemblez les informations suivantes avant de communiquer avec Tesla : • Une courte vidéo du voyant à DEL du connecteur mural pendant l’alerte de défaut • Une photo du numéro de pièce et du numéro de série du connecteur mural (voir l’étiquette latérale) •... -
Page 32: Informations Sur La Garantie
12 mois suivant la date de facturation au client pour ces équipements de recharge. Tout connecteur ou adaptateur fabriqué et vendu par Tesla inclus dans l’achat et la livraison initiaux d’un véhicule Tesla par Tesla est couvert par la section Garantie limitée sur les véhicules de base de la Garantie limitée de véhicule neuf pour une période de 4 ans... -
Page 33: Limitations De Responsabilité
Garantie limitée sur l’équipement de recharge, soit pour certains modèles ou sur une base ad hoc et au cas par cas. Tesla se réserve le droit de faire ce qui précède à tout moment sans contracter quelque obligation que ce soit de faire un paiement semblable à... -
Page 34: Règlement Des Différends
Règlement des différends Dans toute la mesure permise par la loi locale, Tesla vous demande de fournir un avis écrit de tout vice de fabrication dans un délai raisonnable et au cours de la période de couverture applicable spécifiée dans cette Garantie limitée sur l’équipement de recharge, et de donner à... - Page 35 Les frais à verser à l’AAA pour tout arbitrage sont à la charge de Tesla. L’arbitrage a lieu dans la ville ou le comté de votre lieu de résidence. Pour en savoir plus sur les règles et la procédure de demande d’arbitrage, contactez un bureau de l’AAA par téléphone ou rendez-vous sur le site www.adr.org.
- Page 36 Publié le 15 janvier 2020 Révision 1.0...
