Bande
(Gris)

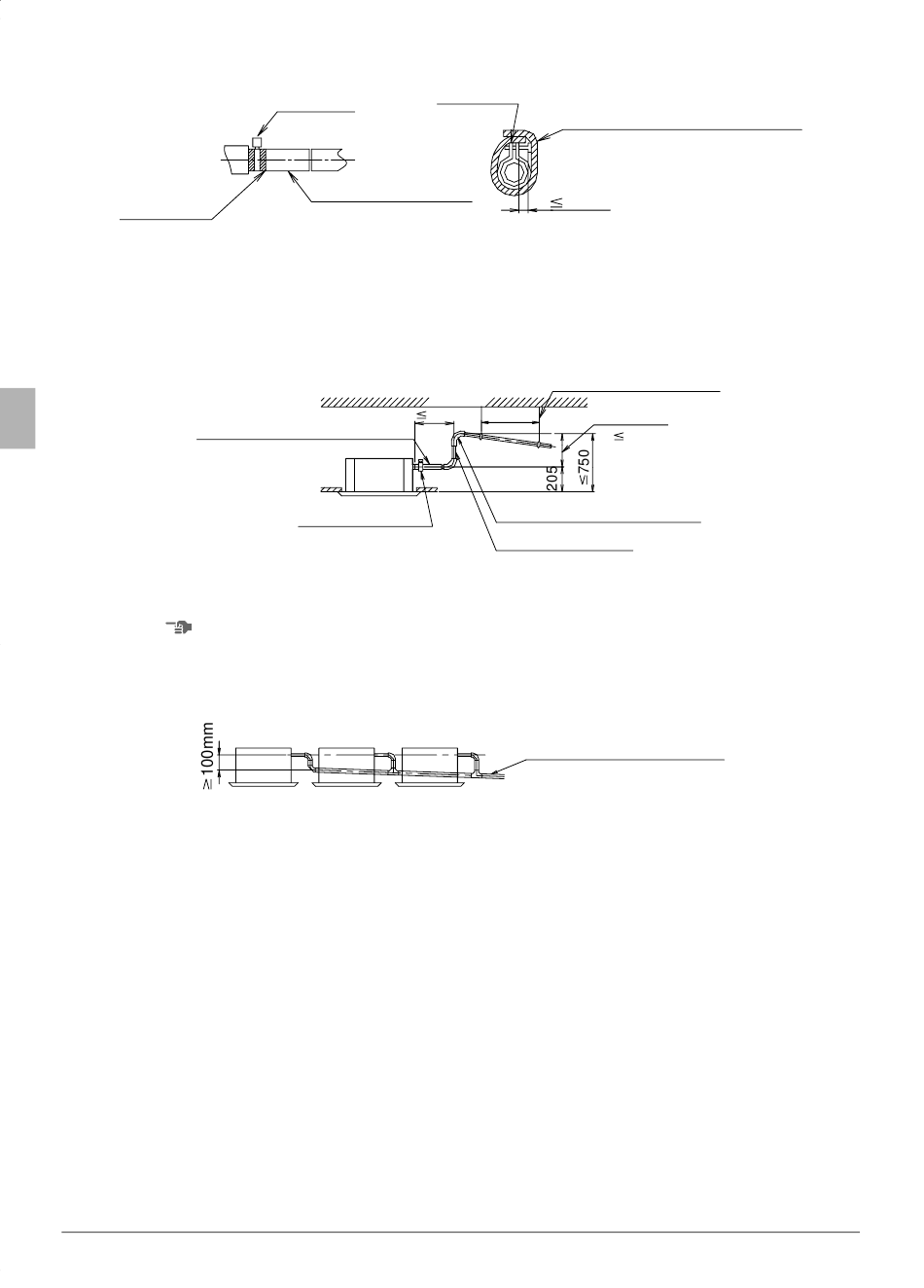

<PRECAUTIONS A PRENDRE POUR LA TUYAUTERIE D'ELEVATION D'ECOULEMENT>
• Installer les tuyaux d'élévation d'écoulement á une hauterur inférieure à 545 mm.
• Installer les tuyaux d'élévation d'écoulement á angle droit par rapport à l'unité intérieure et à moins de 300
mm de l'unité.
Durit d'écoulement (jointe)(1)
RAMARQUE
• Afin de garantir qu'aucune force excessive ne s'exerce sur le tuyau d'évacuation (1) fourni, évitez de le
plier ou de le torsdre lorsque vous l'installer. (Ceci pourrait provoquer des fuites.)
• Si de multiples tuyaux d'écoulement convergent, installer selon la procédure montrée ci-dessous.
Sélectionner des tuyaux d'écoulement convergents dont le calibre convient à la capasité de fonctionnement
de l'unité.
(2) Après avoir terminé les travaux de tuyauterie,vérifier que l'évacuation s'écoule réguliérement.
• Ajoutez lentement environ 1000 cm
LORSQUE LES TRAVAUX DE CÂBLAGE ELECTRIQUE SONT TERMINES
• Vérifiez l'écoulement du drainage pendant le refroidissement.
LORSQUE LES TRAVAUX DE CÂBLAGE ELECTRIQUE NE SONT PAS TERMINES
• Enlevez le couvercle du boîtier de commande. Raccordez l'alimentation en monophasé (MONOPHASE
50 Hz 220-240V) aux connecteurs n° 1 et n° 2 du bornier d'alimentation.
Ne la raccordez pas au connecteur n° 3 du bornier d'alimentation. (La pompe d'évacuation ne fonction-
nera pas.)
Lors de l'installation électrique autour du boîtier de commande, assurez-vous qu'aucun connecteur ne se
débranche. Veillez à fixer le couvercle du boîtier de commande avant la mise sous tension.
• Après avoir vérifié l'évacuation (Fig. 23, Fig. 24) , mettez le système hors tension et coupez l'alimentat-
ton.
• Remettez le couvercle du boîtier de commande en place.
12
Attache (2)
(jointe)
Durit d'écoulement (1)
(jointe)
Fig. 19
Plaque du plafond
Attache (jointe)(2)
(jointe)
Fig. 21
Tuyaux d'écoulement convergeant
en un raccord en T
Fig. 22
3
d'eau à partir de la sortie d'air et vérifiez le flux d'évacuation.
Attache (2)
(jointe)
Grand tampon d'étanchéité (10)
(jointe)
4mm
Fig. 20
Support de suspension
300
1-1,5m
Tuyau d'élévation d'écoulement
Section ascendante
Inclinez vers le bas d'au
moins 1/100 pour éviter la
formation de poches d'air.
Réglable
(
545)
(mm)
Français
