Modulinstallation
Deux modules connectent un amplificateur CKd à un réseau NexSys: le module NxDante8 et le module
NxCobranet8. Bien qu'ils aient des ensembles de fonctions différents, ils servent tous les deux à la
fonction de réseau. Pour cette raison, ils sont collectivement appelés "modules de réseau NexSys". Le
processus d'installation est le même pour les deux.
1. Retirez le cache qui recouvre la baie de module CKd en retirant les vis des deux côtés du
capot. Conservez ces vis car elles sont nécessaires pour sécuriser le module réseau.

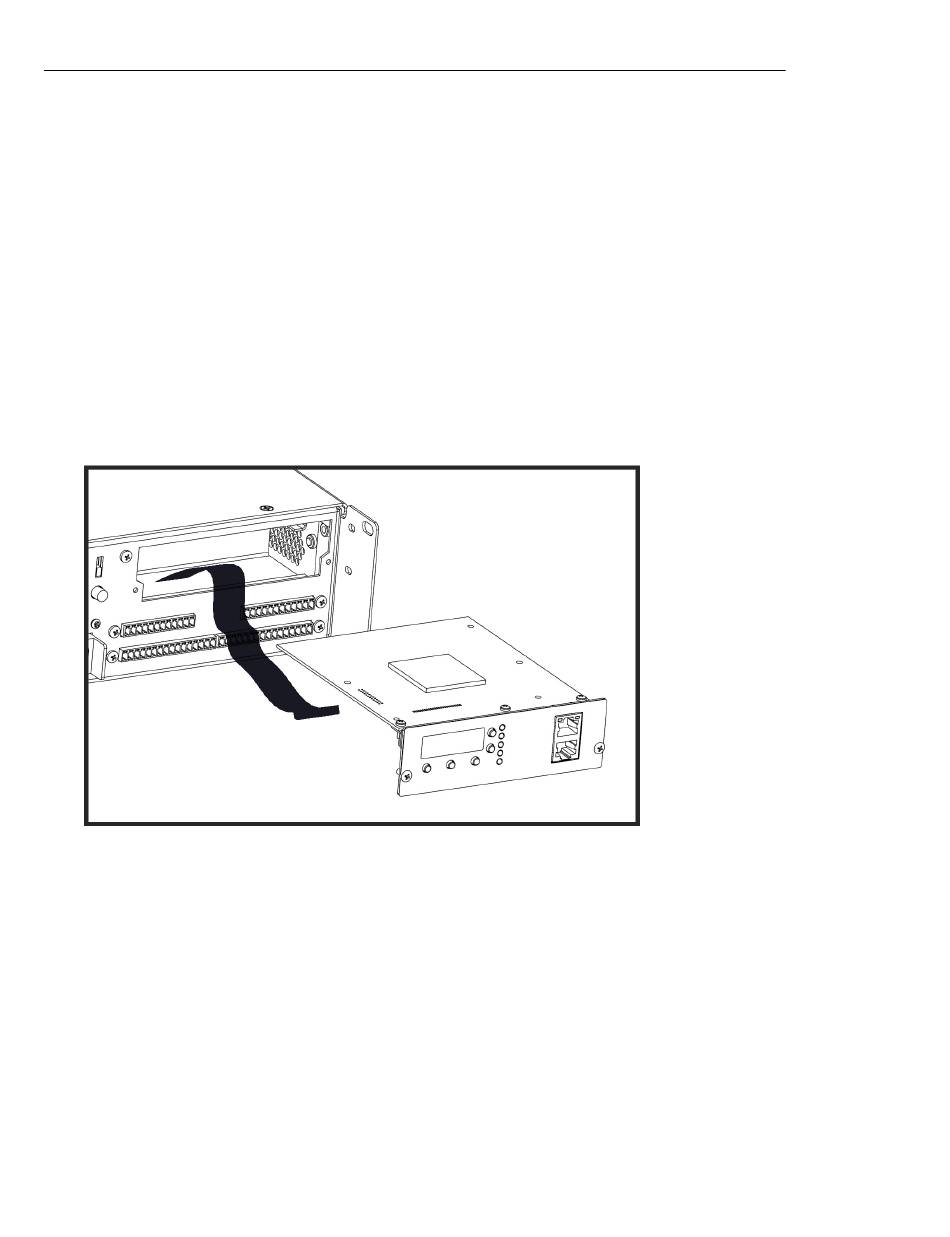

2. Dans la baie de module exposée, vous devriez voir le connecteur du câble ruban sur la carte de
l'amplificateur. Notez la manière dont la fiche est calée et positionnez le câble ruban en
conséquence. Insérez le câble dans le connecteur avec l'extrémité opposée faisant saillie de
l'emplacement du module.
3. Positionnez le module de réseau avec le côté droit en haut. Branchez l'extrémité exposée du
câble ruban sur le connecteur du module et notez le codage des connecteurs.
4. Faites glisser le module dans la baie et fixez-le au boîtier du CKd à l'aide des vis retirées à
l'étape 1.
