Sélecteur de mode / gain (100V, 70V, LowZ)
Le sélecteur de gain à trois niveaux situé à l'arrière du CKd sert à déterminer le gain global et les seuils
de protection (ACL & IGM) des canaux de l'amplificateur. La position "100V" règle le gain du canal avec
une sensibilité de x à x50 x 2.0V. La position "70V" règle le gain du canal sur x50 avec une sensibilité
de 1,414V. La position "LowZ" règle le gain du canal sur x40 avec une sensibilité de 2,5 V pour 8 ohms
et une sensibilité de 1,77 V pour des charges de 4 ohms. Les seuils du limiteur de protection seront
ajustés en conséquence.
Dans les modes "100 V" et "70 V", un filtre passe-haut du troisième ordre de 70 Hertz est
automatiquement activé. En mode LowZ, le HPF est désactivé. En outre, le contrôle du HPF peut par
Contrôle du logiciel fait.
Le HPF a deux modes:
Mode auto:
Le filtre (par défaut) est automatiquement activé / désactivé en fonction
du commutateur Mode / Gain.
Mode discret:
HPF peut être activé / désactivé mode / gain commutateur
indépendamment de la fonction.
Activation / désactivation séquentielle (STO)
Les amplificateurs de traitement de puissance CKd sont livrés en standard avec un circuit d'activation /
désactivation séquentielle (STO). Lorsque l'interrupteur principal de l'amplificateur est réglé sur
"Remote", vous pouvez utiliser un seul commutateur SPDT ou deux boutons poussoirs SPST pour
allumer et éteindre l'amplificateur. Utilisez les mêmes commutateurs, des amplificateurs
supplémentaires peuvent être activés et désactivés séquentiellement en concaténant la sortie "STO" de
la STO. Connexion d'un amplificateur aux bornes STO-In d'un autre amplificateur. Le délai d'activation
par défaut entre les amplificateurs est d'environ 100 ms; Le délai d'arrêt est de 200 ms.
Remarque: Si vous utilisez NexSys ou NWare Control, vous devez utiliser un câblage fixe pour
fermer manuellement les commutateurs entre les amplificateurs. Lorsque la sortie de fermeture
de commutateur est câblée, le commutateur suivant est modifié quelle que soit la source
(matériel -Switch ou NexSys) (commande STO) a lancé la commande.
Marche / arrêt séquentielle par défaut
Couper le câblage
Pour la commutation à distance autre que NexSys, un seul commutateur à bascule SPDT ou deux
commutateurs à rappel instantané SPST peuvent être utilisés. Dans les deux cas, les commutateurs
sont câblés avec le connecteur "STO In" à l'arrière de l'amplificateur et à l'avant de l'amplificateur.
L'interrupteur d'alimentation du panneau doit être réglé sur "Remote". Le centre est réglé à l'aide d'un
commutateur SPDT, qui doit être connecté à la broche "Com" du connecteur, l'une des prises
d'extrémité doit être connectée à la broche "on" et l'autre à la prise "Off". "-Pin. Si l'interrupteur court-
circuite les broches "On" et "Com", l'amplificateur s'allume. De même, actionnez l'interrupteur et

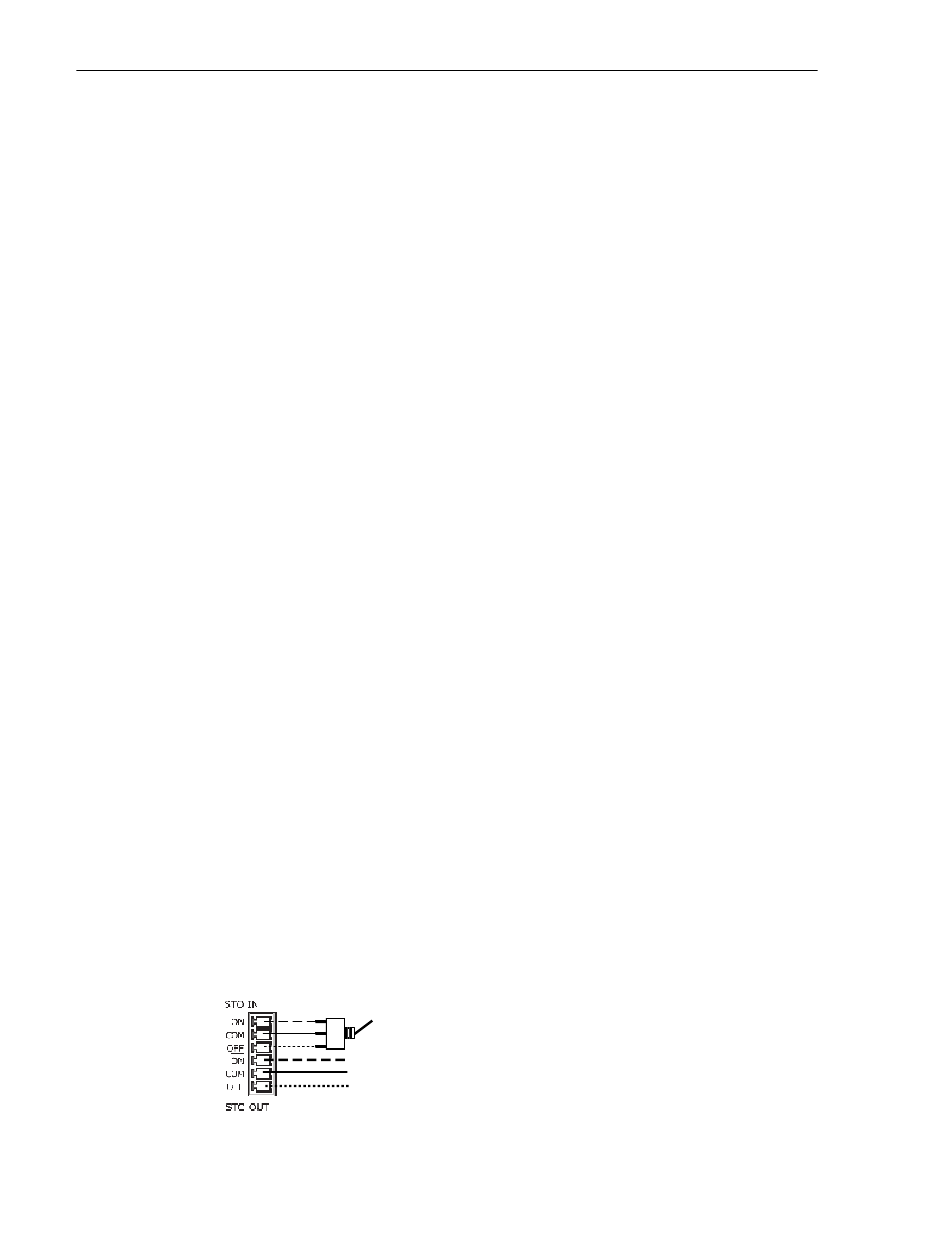

raccourcissez les broches "Off" et "Com" éteint le CKd. Voir le schéma suivant:
CKd le manuel du propriétaire
Commutateur SPDT
Com
à l'entrée STO
On
Com
du prochain amplificateur
Off
CKd le manuel du propriétaire
