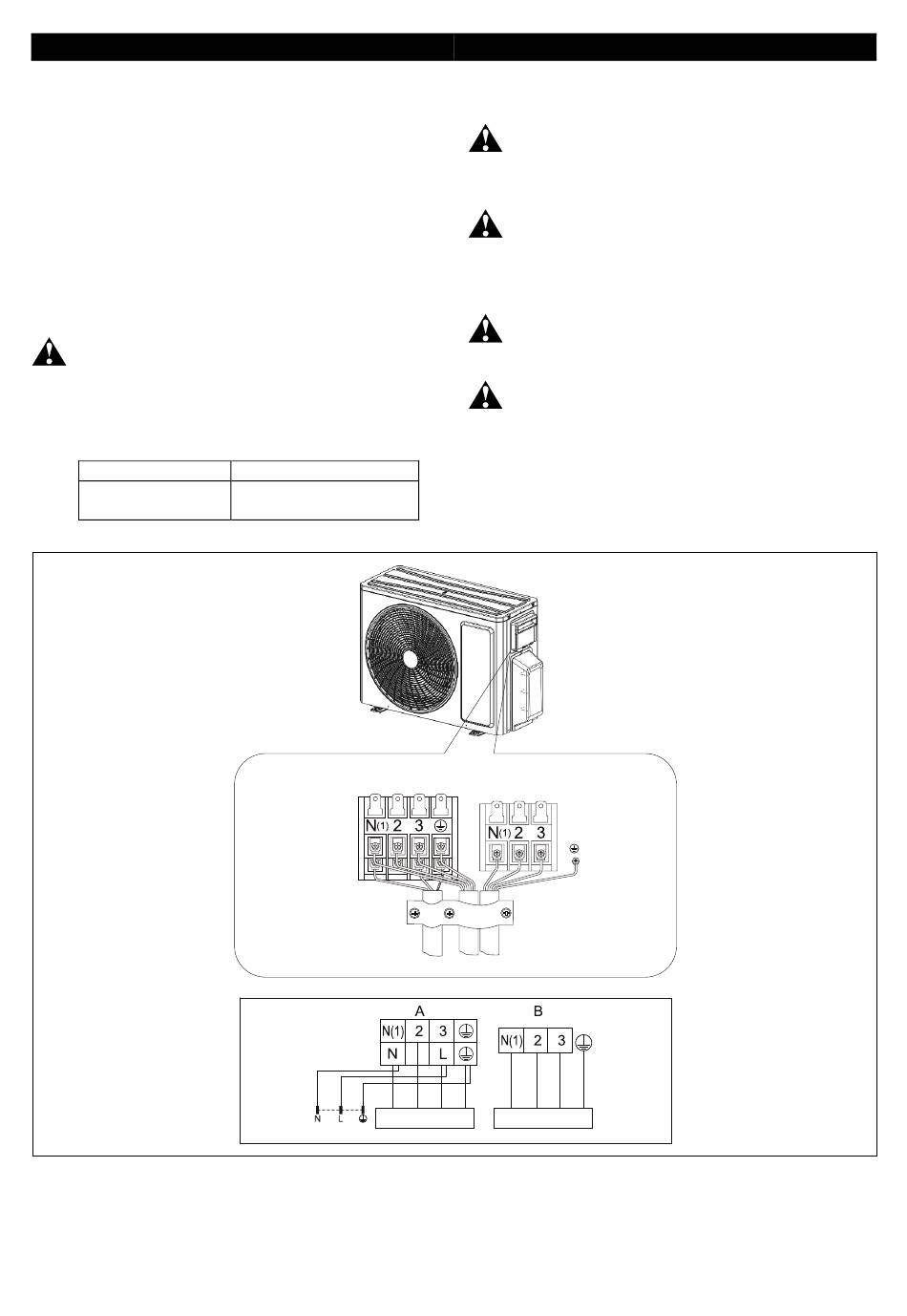

RACCORDEMENT ELECTRIQUE
MV-E14BI2, MV-E18BI2
1. Démontez la poignée se trouvant à droite, sur le
capot de l'unité extérieure (1 vis).
2. Démontez l'attache du câble, raccordez le câble
d'alimentation au bornier correspondant et fixez à
l'aide des vis. Le branchement des conducteurs
doit correspondre bien au branchement de l'unité
intérieure.
3. Fixez le câble d'alimentation à l'aide de l'attache.
4. Vérifiez la bonne fixation des conducteurs.
5. Mettez en place la poignée.
Lors du choix du disjoncteur, prenez en compte
les indications du tableau ci dessous. Le
disjoncteur doit protéger l'appareil contre les
court-circuits et les surcharges. (Avertissement:
ne jamais utiliser le fusible seul en tant que
protection du circuit.)
Modèle
MV-E14BI2
MV-E18BI2
Courant du disjoncteur
16 A
Vers l'unité A
Câble
d'alimentation
bleu
marron
jaune +
bleu
noir
(noir)
vert
Unité intérieure A
Alimentation
Lorsque l'appareil est câblé en dur sur
l'alimentation, il est nécessaire d'utiliser un
interrupteur omnipolaire avec une distance
d'ouverture des contacts d'au moins 3 mm.
Le branchement incorrect peut entraîner les
dommages des pièces électriques de
l'installation. Une fois le câble d'alimentation fixé,
vérifiez si les conducteurs ne sont pas trop
tendus entre l'attache et le bornier.
Le branchement des câbles des unités A et B
doit correspondre au raccordement des tuyaux
d'interconnexion des unités.
L'appareil doit être installé en conformité avec les
réglementations locales.
Note: Les figures ici ne sont qu'une représentation
simplifiée et il peut arriver qu'elles ne correspondent
pas au climatiseur que vous avez acheté.
Vers l'unité B
Câble
d'interconnexion
bleu
noir
marron
jaune +
vert
marron
jaune +
vert
Unité intérieure B
9
