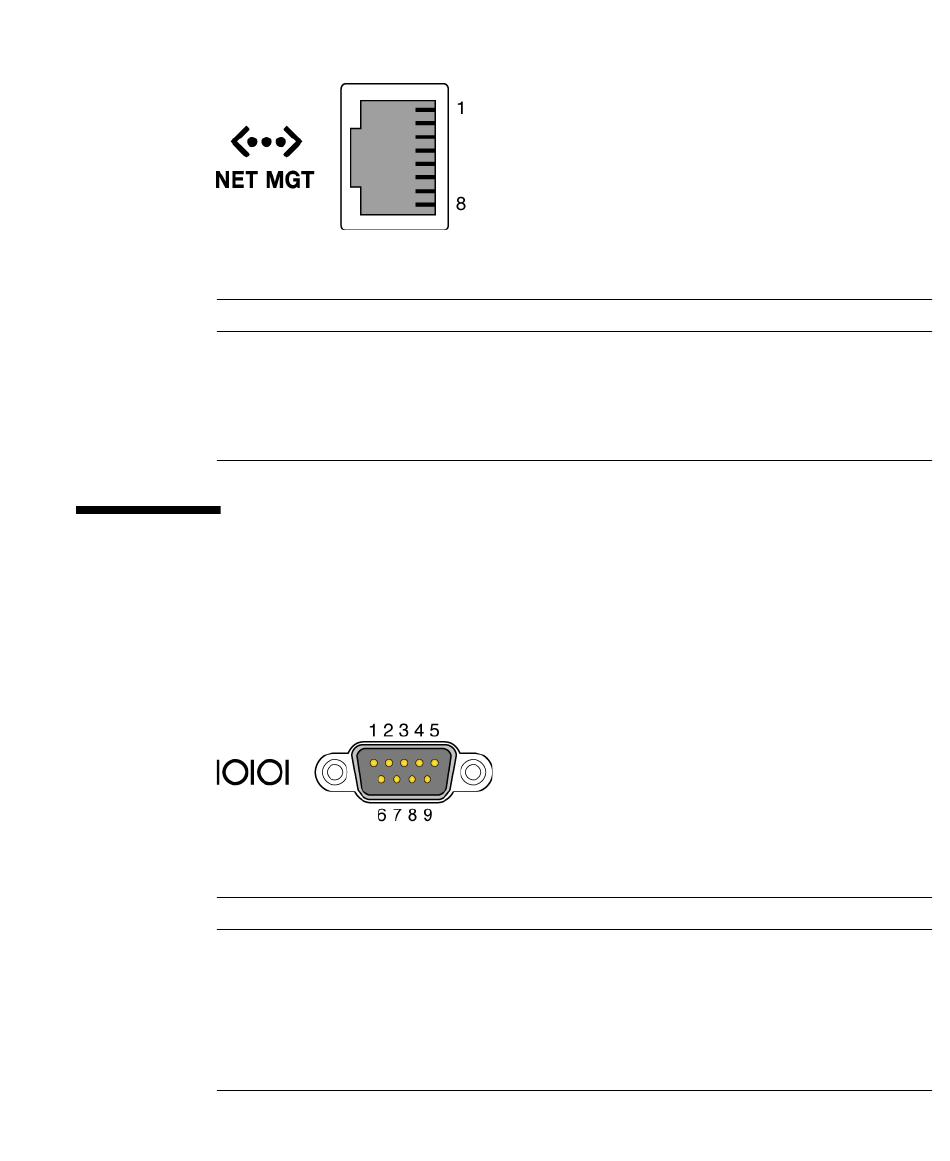

Diagramme du connecteur de gestion réseau
FIGURE 7-2
Signaux du connecteur de gestion réseau
TABLEAU 7-2
Broche Description du signal
1 Transmission de données +
2 Transmission de données -
3 Réception de données +
4 Terminaison de mode courant
Brochage des connecteurs du port série
Le connecteur du port série (TTYA) est un connecteur de type DB-9 accessible via le
panneau arrière.
Diagramme du connecteur de port série
FIGURE 7-3
Signaux du connecteur de port série
TABLEAU 7-3
Broche Description du signal
1 Détection de porteuse de données
2 Réception de données
3 Transmission de données
4 Terminal de données prêt
5 Terre
Broche Description du signal
5 Terminaison de mode courant
6 Réception de données -
7 Terminaison de mode courant
8 Terminaison de mode courant
Broche Description du signal
6 Jeu de données prêt
7 Requête d'envoi
8 Prêt à émettre
9 Indication de l'anneau
Chapitre 7 Brochage des connecteurs 149
