Réglage D'inversion De Polarité; Configuration Du Volume De La Piscine; Choix Du Type De Cellule - Walaby HYDROLYSEUR Manuel Utilisateur

Pour défi nir les limites d'ORP, choisissez
menu Calibration/Confi guration (voir le chapitre 6).
Lorsque vous entrez dans le menu, l'écran suivant apparaît :

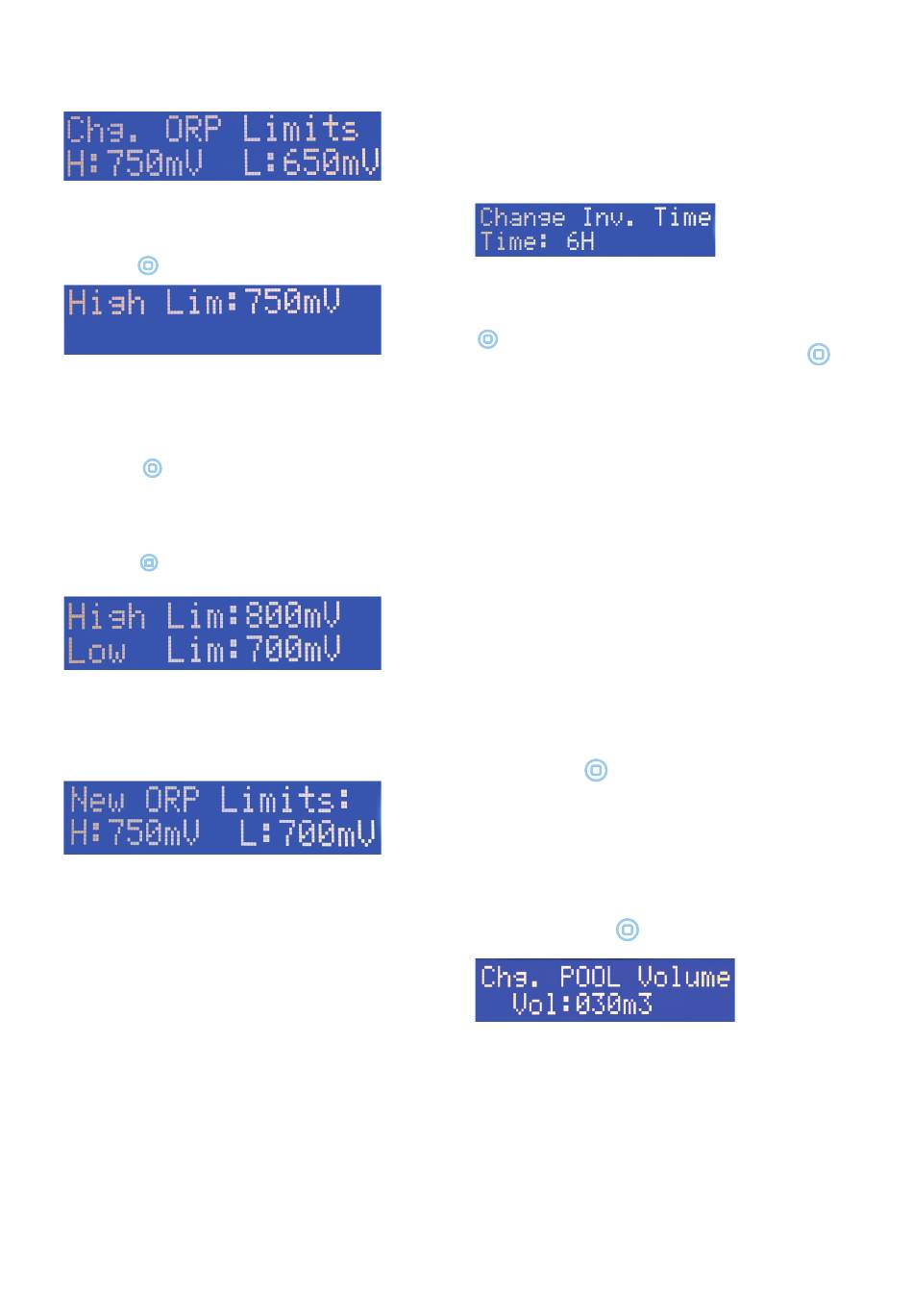

Figure 14 - Modifi cation des limites d'ORP
Pour défi nir les limites, appuyez brièvement sur le bouton de
commande et apparaît:
Figure 15 - Défi nition des limites supérieures
Pour modifi er la valeur de consigne, vérifi ez d'abord quel
chiffre clignote. Lorsque le chiffre
clignotant clignote, à chaque courte pression du Bouton de
Commande , le chiffre clignotant passe à 9 et revient à 0.
Pour passer au chiffre suivant, n'appuyez sur aucun bouton et
attendez 5 secondes, le chiffre suivant se met à clignoter. Ré-
pétez ces étapes jusqu'à ce que vous ayez la valeur souhaitée
inscrite à l'écran.
Pour enregistrer la valeur souhaitée, appuyez sur le Bouton de
Commande pendant 5 secondes et passez au réglage de
la limite inférieure.
Figure 16 – Défi nition des limites inférieures
Répétez les étapes précédentes et enregistrez. Une fois l'opé-
ration terminée, l'écran suivant apparaît :
Figure 17 - Nouvelles limites de l'ORP
Avant de mémoriser de nouvelles limites ORP, vous pouvez
interrompre le processus de confi guration en utilisant l'inter-
rupteur d'alimentation latéral, en redémarrant l'équipement,
les anciennes valeurs sont maintenues.
6.3. Réglage d'inversion de
polarité
Le processus d'inversion de polarité est responsable de
l'auto-nettoyage de la cellule d'électrolyse afi n de s'assurer
qu'elle n'accumule pas de calcaire, perdant ainsi sa capacité
de production.
L'intervalle de temps correct entre chaque inversion de pola-
rité dépend des caractéristiques chimiques de l'eau, à savoir
sa dureté calcique. Plus la dureté de l'eau est élevée, plus la
plage défi nie doit être faible, afi n d'éviter toute incrustation
sur les plaques de titane.
©Copyright
Les informations contenues dans ce document peuvent être modifi ées sans préavis.
LIM.ORP L'équipement est réglé en usine à 6H et peut être changé pour
dans le
une plage comprise entre 3H et 8H.
IMPORTANT : plus le temps d'inversion est court, plus la
durée de vie de la cellule d'électrolyse est courte.
Pour modifi er l'inversion de polarité, sélectionnez l'option
INV. POL
chapitre 6). Lorsque vous entrez dans le menu, l'écran suivant
apparaît : apparaît :
Figure 18 - Temps d'inversion de polarité
Pour changer la valeur, appuyez brièvement sur le bouton de
Pour enregistrer, appuyez sur le bouton de commande
pendant 5 secondes.
Si vous ne souhaitez pas enregistrer la modifi cation de l'in-
tervalle de temps d'inversion de polarité, redémarrez l'équi-
pement en utilisant l'interrupteur latéral de manière que la
dernière valeur enregistrée soit conservée.
L'option «
diagnostic afi n de vérifi er que les deux polarités fonctionnent.
Lorsque vous choisissez cette option, le système démarre
l'une des polarités pendant quelques secondes, puis inverse et
recommence la polarité.
6.4. Confi guration du volume de
la piscine
Cette opération est indispensable et impérative pour as-
surer un calcul correct du sel à ajouter dans le bassin.
Ce volume est utilisé pour calculer la quantité de sel à ajouter
à la piscine au cas où l'équipement détecterait une faible
concentration de sel dans l'eau.
• Pour modifi er la valeur préenregistrée, appuyer brièvement
• Pour passer au chiffre suivant, n'appuyez sur aucun
• Pour passer au chiffre suivant, n'appuyez sur aucun
• Pour enregistrer la valeur souhaitée, appuyez sur le Bou-
Figure 19 - Défi nir le volume de la piscine
Si vous ne souhaitez pas mémoriser le nouveau volume de la
piscine, redémarrez l'appareil en utilisant l'interrupteur latéral,
ce qui permet de conserver le dernier volume de la piscine
mémorisé.

6.5. Choix du type de cellule

AVERTISSEMENT IMPORTANT : cette fonction ne doit être
exécutée que par des techniciens spécialisés dûment préparés
à cet effet.
Il permet de confi gurer le type de cellule connecté à l'équipe-
ment.
dans le menu Calibration / Confi guration (voir
pour régler l'heure souhaitée.
Test Inv
» est utilisée pour exécuter un test de
sur le bouton pour faire varier le chiffre qui clignote.
bouton et attendez 5 secondes, le chiffre suivant se met à
clignoter. Répétez ces étapes jusqu'à ce que vous ayez la
valeur souhaitée inscrite à l'écran.
bouton et attendez 5 secondes, le chiffre suivant se met à
clignoter. Répétez ces étapes jusqu'à ce que vous ayez la
valeur souhaitée inscrite à l'écran.
ton de Commande pendant 5 secondes.
FR-V2020
