Montage et mise en service

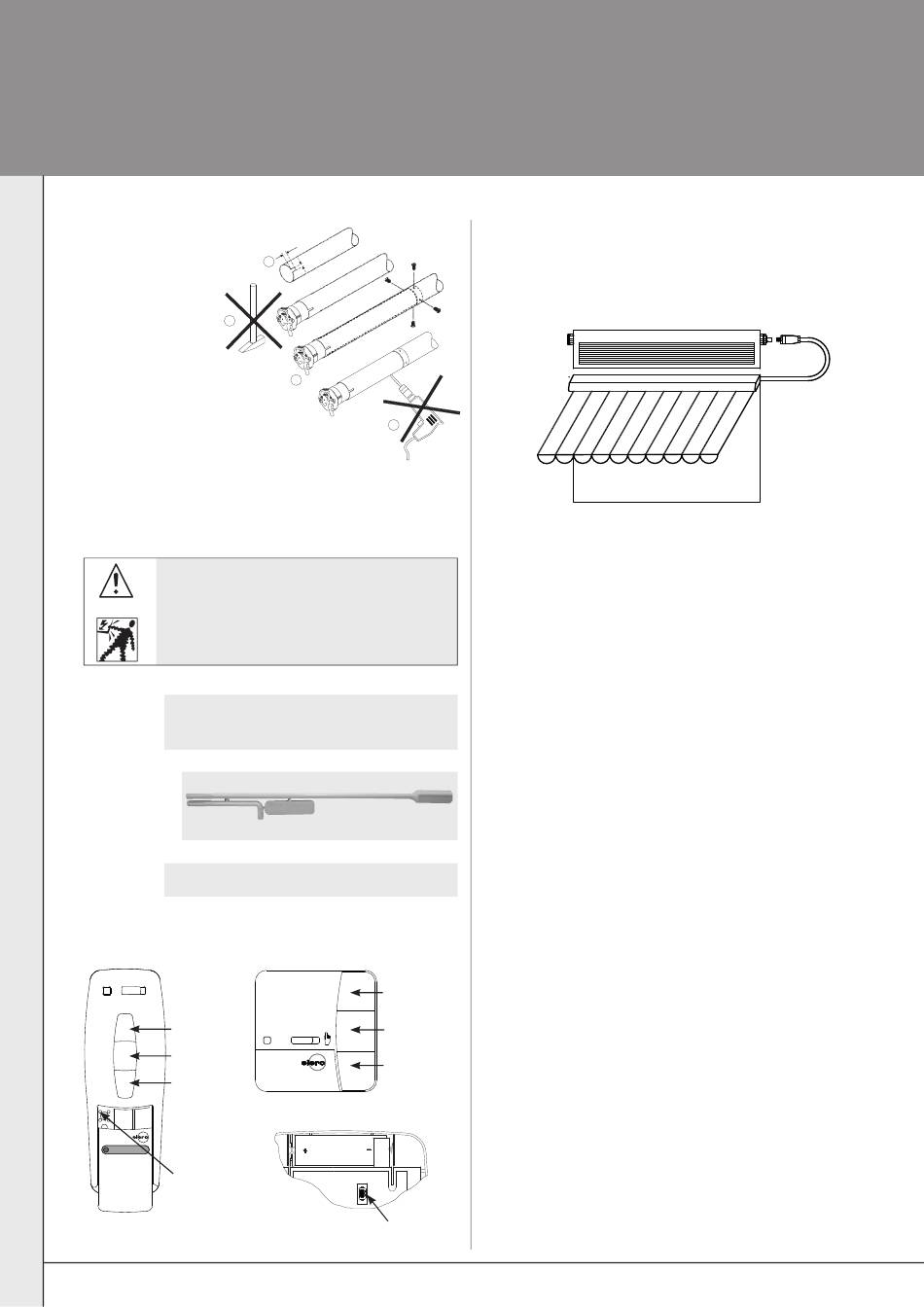

Montage de l'arbre
Montage dans des tubes profilés
1. Couper une encoche au
bout du tube rond
(côté moteur ;
largeur 4 mm,
2
longueur 6 mm) !
2. Insérer le moteur
(ne pas utiliser de marteau!)
de sorte que la clavette de la
couronne rentre dans l'encoche.
3. Visser ou riveter l'adaptation
(adaptateur) !
4. Fixer le tablier sur l'arbre.
Si l'arbre d'enroulement doit être tourné pour fixer le tablier, le
déplacer dans le sens de la DESCENTE.
Protéger le support côté opposé contre des mouvements axiaux
en rivetant ou vissant le support d'axe.
Risque de blessures par électrocution.
Avertissement !
Ne pas forer à proximité du moteur !
Remarque :
Le nombre maximum de tours entre les fins de
courses est de 35 tours.
Utiliser l'outil de réglage pour procéder au réglage.
Outil de réglage
Outil de réglage
13 116.3801
Remarque :
La déconnexion de fin de course ne fonctionne que
si le moteur est installé dans l'arbre d'enroulement.
Signification des touches ProLine
Télécommande manuelle / émetteur mural
Touche
MONTÉE
Touche
STOP
Touche
DESCENTE
Touche de
programmation P
1
3
4
Touche
MONTÉE
Touche STOP
Auto
Touche
DESCENTE
Verso de l'émetteur mural
LR03 (AAA)
Touche de programmation P
(Dos de l'appareil)
Mise en service
Raccordement pour composant radio (mode émetteur)
Connecter l'unité énergétique au moteur par l'intermédiaire du
connecteur.
Affectation des bornes
1 = brun descente (montée)
2 = blanc montée (descente)
3 = rouge +12 V (câble), bleu à la fiche
4 = noir -0V
2
