7.4.9 . Menu "Réglages du port RS485"
Ce menu contient des options pour configurer l'interface RS-485:
"Adresse" – ce paramètre spécifique l'adresse de l'appareil, conformément au protocole Modbus (dans la plage de0 à 99).
Si l'adresse se règle à 0, alors l'appareil répond à l'adresse FFh.
"Taux de bauds" – cette option définit la vitesse de transmission de l'interface de série RS-485.
Il y a 8 possibilités disponibles:
"1200", "2400","4800", "9600", "19200", "38400", "57600", "115200" b/s
La valeur du taux de bauds par défaut est 115200 b/s. Quelques convertisseurs RS-485 peuvent ne pas fonctionner
d'une façon appropriée avec ce réglage. Si ce le cas, réglez un taux de bauds plus bas (conformément à la feuille
de données du convertisseur).
"Retard de Réponse" – ce paramètre définit le retard minimum (additionnel) entre le message Modbus et la réponse du
dispositif (reçu et envoyé via l'interface RS-485). Ce retard additionnel permet au dispositif de travailler avec des
convertisseurs RS pauvres qui ne travaillent pas d'une façon appropriée avec des taux de bauds supérieurs à 19200. Ce
paramètre peut être réglé à un des valeurs:
"stand."
- le dispositif répond sans retard additionnel
"+10 ch."
"+20 ch."
- La réponse de l'appareil avec un retard additionnel est égal au temps de transmission de 10, 20, 50, 100
o "+50 ch."
200 caractères.
"+100 ch."
"+200 ch."
Dans la plupart de cas, le paramètre "Retard de réponse" devrait se régler à "Stand." (sans retard additionnel).
Malheureusement pour une troisième partie des convertisseurs RS "Retard de réponse" devrait être réglé
expérimentalement. La table ci-dessous montre les valeurs plus fréquentes.
Paramètre "Taux de
bauds
Paramètre "Retard de
réponse"
"Changements de configuration" – cette option proportionne la méthode d'accès des registres de la configuration de
l'appareil à travers de l'interface RS-485.
Les options suivantes sont disponibles:
"Refusé" – les registres de configuration ne peuvent être réglés via l'interface RS-485,
"Permis" – les registres de configuration peuvent être réglés via l'interface RS-485
7.4.10. Menu "Réglages d'accès"
Ce menu contient des options pour contrôler l'accès à l'appareil et pour la fonction de téléchargement de données (utilisant le
p o r t o Host USB):
"Mot de passe pour le menu d'accès" – mot de passe du menu d'accès (4-chiffres). Si le paramètre se règle à "0000" le mot de
passe est désactivé. Si le paramètre est différent à "0000", alors le menu d'accès nécessite d'introduire un nouveau mot de
passe.
Si l'utilisateur ne souvient pas ce mot de passe, l'accès au menu est possible à travers d'un "mot de passe d'une seule
utilisation". Pour obtenir ce mot de passe, s'il vous plaît, contactez avec la Division de Marketing. S'il vous plaît, réglez le
nouveau mot de passe immédiatement après l'utilisation du "mot de passe d'une seule utilisation".
"Écriture du mot de passe de mémoire USB" – mot de passe pour charger les données à la mémoire USB (numéro de 4
chiffres).
Si le paramètre se règle à "0000" le mot de passe est désactivé. Si le paramètre est différent à "0000", alors les données sont
chargées à une mémoire USB - PenDrive qui requiert d ' introduire un mot de passe (le registre peut s'effectuer utilisant
l'option "Registre de la mémoire USB").
"Registre de la mémoire USB" – cette fonction permet d'enregistrer (annuler l'enregistrement) d'un seul type de
mémoire USB (PenDrive). Les données peuvent être stockées dans la mémoire USB enregistrée sans introduire le mot de
passe.
Notice d'emploi
"38400"
"57600"
"+10 canal"
"+20 canal"
Tab. 7.1. Paramètre réglages de "Retard de réponse"

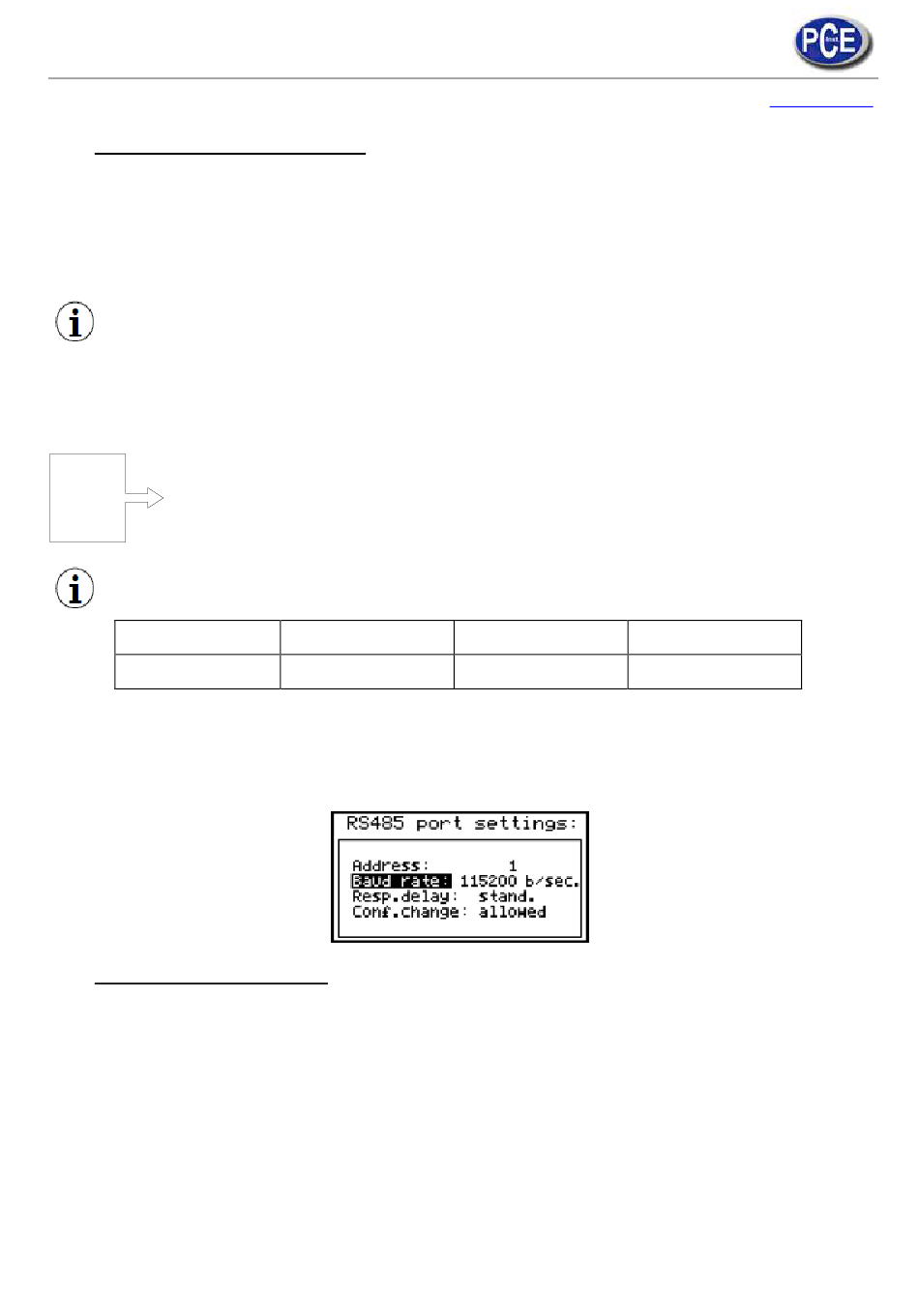

Fig. 7.27. Menu configuration port RS485
www.pce-france.fr
"115200"
"+50 canal"
39
