Description du fonctionnement
Organigramme

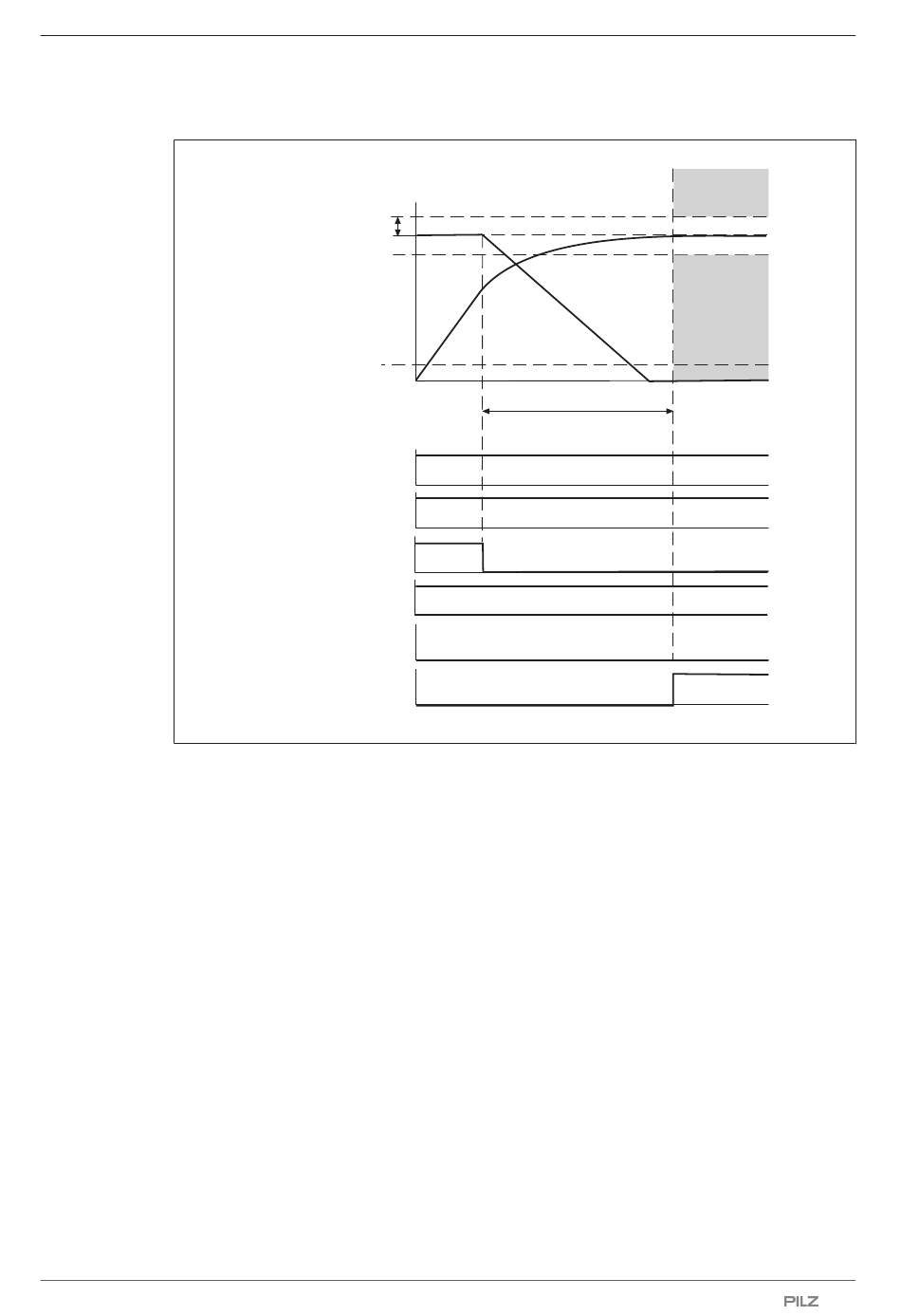

Illustration: Fonction de sécurité SOS
}
t
: déclenchement de la fonction de sécurité SOS
1
}
t
: après écoulement de la temporisation SOS, surveillance de la position d'arrêt de rota-
2
tion
}
SS1 Demandé : entrée pour la fonction de sécurité SS1
}
Reset : entrée pour réinitialisation
}
SOS Demandé : entrée pour la fonction de sécurité SOS
}
Prêt : sortie pour l'état de fonctionnement de la carte de sécurité et deuxième sortie pour
le retour d'informations de la fonction de sécurité STO
}
STO Confirmé : sortie pour le retour d'informations de la fonction de sécurité STO
}
SSA Safe Standstill Confirmé : sortie pour le retour d'informations de la surveillance des
valeurs limites
4.3.5
Limitation de sécurité de la vitesse – SLS
La fonction de sécurité « limitation de sécurité de la vitesse » (Safely Limited Speed, SLS)
surveille le respect par l'entraînement d'une limitation de la vitesse définie.
Manuel d'utilisation PMCprotego S2-2(-C)
1002529-FR-05
s, v
Fenêtre de tolérance
de la position d’arrêt
Valeur limite de la
détection de l’arrêt
de rotation
1
SS1 Demandé
0
1
Reset
0
1
SOS Demandé
0
1
Prêt
0
1
STO Confirmé
0
1
SSA Safe Standstill
Confirmé
0
s (t)
v (t)
t 1
Temporisation SOS
SOS
t 2
t
| 31
