7. Calibrage
1. Mettez le micro-contacteur 1 (mode de test) en position "normal" (cf. section 9.2).
2. Mettez les micro-contacteurs 2 à 4 dans la position appropriée (cf. section 8.2) :
• Constante de temps & temps de verrouillage du relais
• Fonction du relais
• Réglage des seuils haut et bas
3. Après la mise sous tension, les sorties sont désactivées pendant 5s (relais non alimenté et courant de sortie à 0 mA), et les deux DEL clignotent.
4. Fixez la valeur de débit à pleine échelle. Vous pouvez le faire de deux manières (cf. section 8.2) :
Valeur à pleine échelle à partir du débit réel (calibrage local)
• Tenez compte des débits prévisibles en général.
• Tournez le potentiomètre de pleine échelle jusqu'à ce que la DEL verte s'allume.
Valeur à pleine échelle sans débit réel
• Fixez le potentiomètre de pleine échelle au débit moyen prévisible.
5. Utilisez le contacteur de limite pour fixer le seuil de commutation du relais en % du réglage de pleine échelle effectué à l'étape 4.
8. Précisions sur l'exploitation

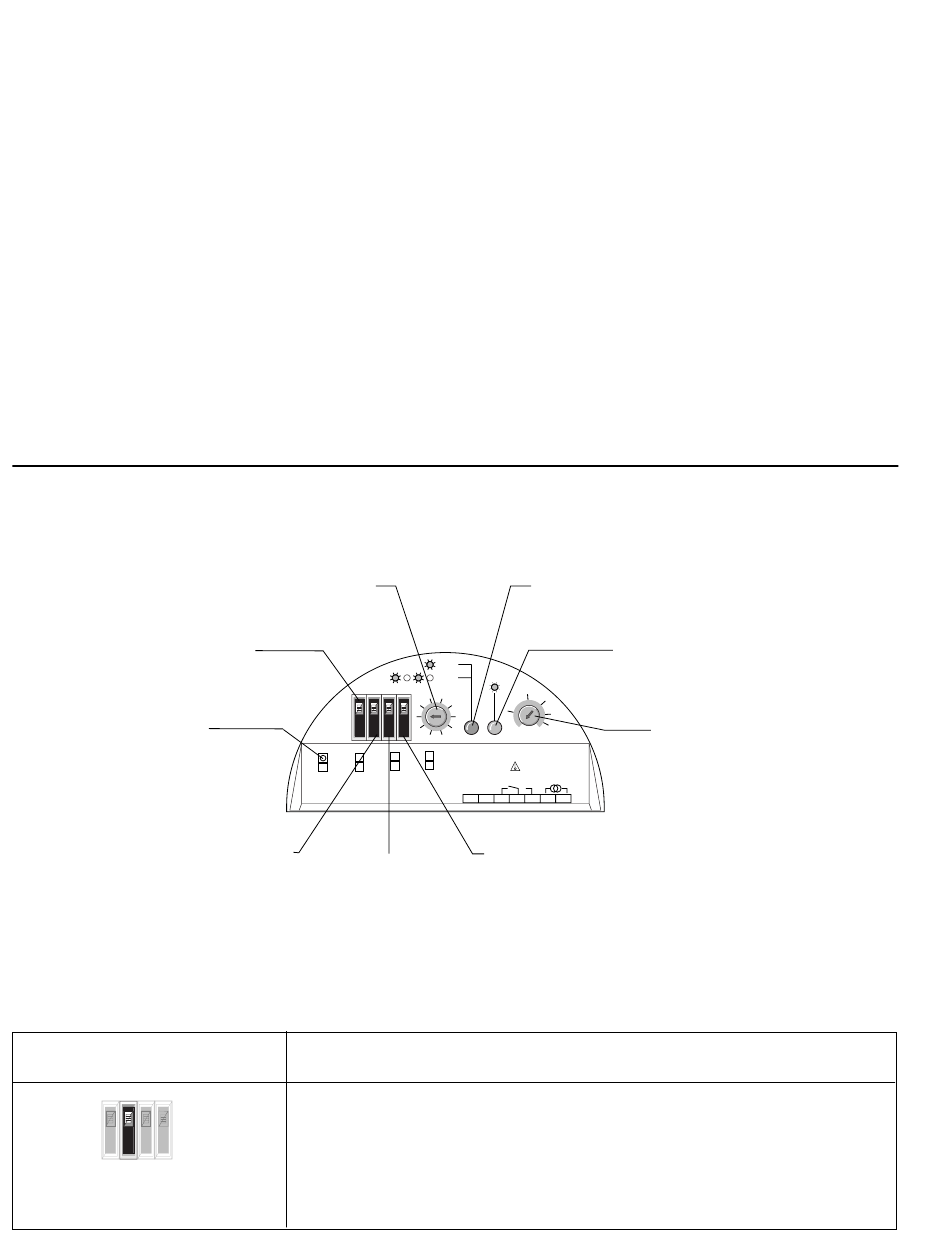

8.1 Exploitation et zones de commande
Seuil exprimé en pourcentage de
la valeur de pleine échelle
(cf. section 8.2)
Mode de test
(int. nº 1)
Cases
de consignation
du réglage
Constante de temps
du courant de sortie
et temps de verrouillage
du relais (int. nº 2)
Remarque : Les réglages utilisateur peuvent être consignés dans les cases prévues à cet effet sur le panneau.
8.2 Fonctions d'exploitation et éléments de commande
Elément
(réglage d'usine)
t = 3s
t = 10s
2
limit
error
limits %
50
10
1 2 3 4
100
3
4
2
1
normal
t=3s
min
limit
max
test
t=10s
limit
+ error
time
fail safe
switch
20...30VDC
L+
1
Fonction du relais
(int. nº 3)
Description de la fonction
Constante de temps & temps de verrouillage du relais
Si t = 3 s est sélectionné, le relais bascule lorsque le signal de débit dépasse le réglage de
sécurité intrinsèque maximum ou minimum et reste dans cet état pendant 3 secondes. Si t = 10 s
est sélectionné, le relais bascule après que le signal de débit a dépassé le réglage de sécurité
intrinsèque minimum ou maximum pendant 10 secondes, puis reste dans cet état pendant 10
secondes supplémentaires. Pendant que le relais est commuté en position verrouillée, les
changements de débit ne sont pas pris en compte.
DEL rouge de dépassement de
seuil ou d'erreur
DEL verte de réglage
à pleine échelle
≤ 20mA
2
3
1
4
5
Réglage de
m/s
pleine échelle
(cf. section 8.2)
4-20mA
75VDC/0,5A
R L max.750Ω
670VAC/0,4A
L-
+
-
2
23 24 25 26 27
Réglage des seuils haut et bas (int. nº 4)
