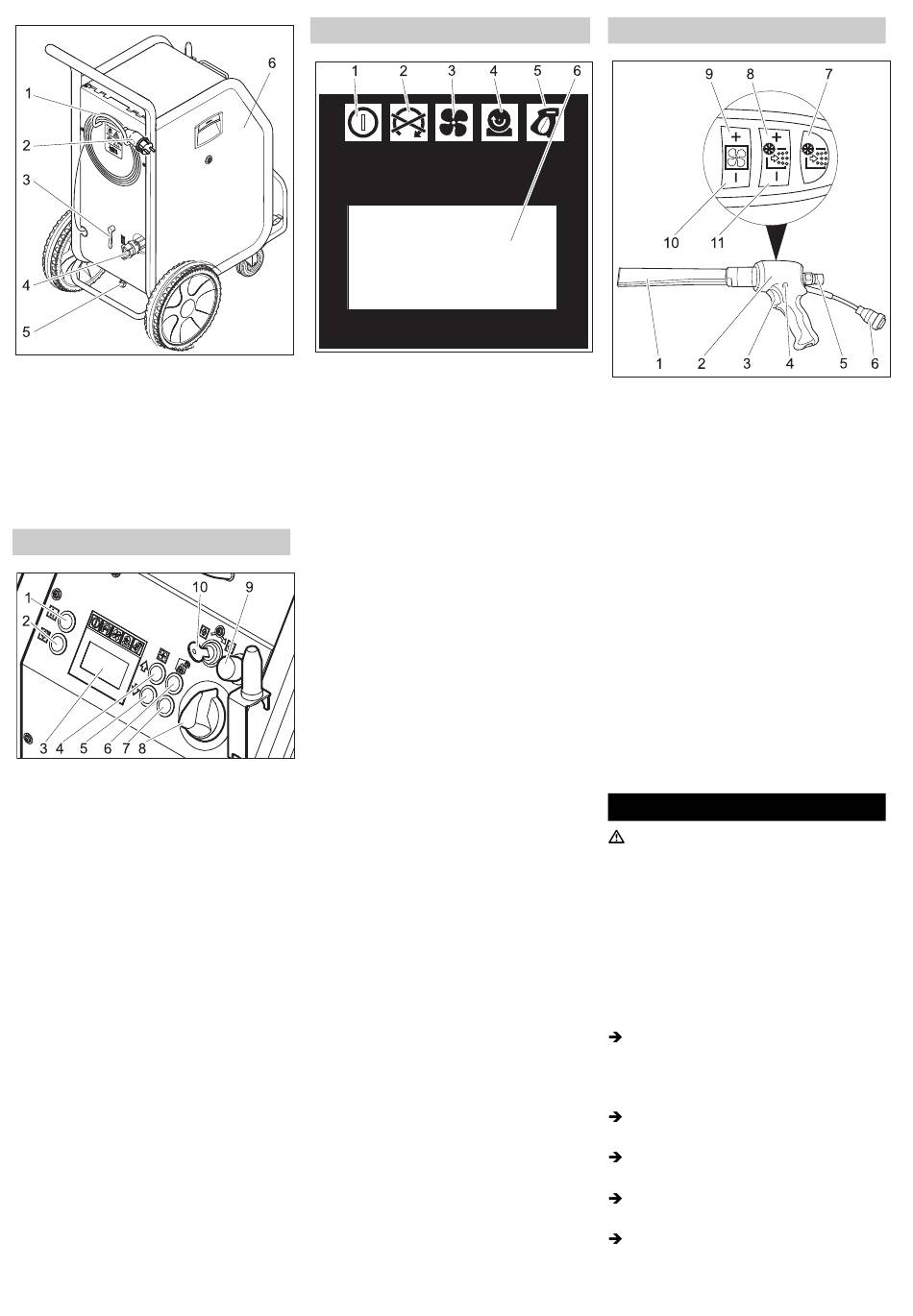

1 Attache-câble
2 Câble secteur avec fiche secteur
3 Soupape de décharge de pression,
séparateur d'eau pour vider le con-
densat
4 Raccord air comprimé
5 Vidange de condensat
6 Fusible F1, sous le revêtement latéral
Zone de commande
1 Touche Statistique, réinitialiser les
compteurs
2 Touche Vider le réservoir de glace
sèche
3 Ecran
4 Touche Augmenter la pression du
jet
5 Touche Diminuer la pression du jet
6 Touche augmenter le dosage de
glace sèche
7 Touche diminuer le dosage de gla-
ce sèche
8 Interrupteur principal
9 Touche d'arrêt d'urgence
10 Interrupteur à clé
Résolution
1 Témoin de contrôle de la tension de
commande
vert : Tension de commande en or-
dre
rouge : Tension de commande trop
faible
jaune : Vidange du réservoir de gla-
ce sèche active
2 Témoin de contrôle Arrêt d'urgence
rouge : Touche d'arrêt d'urgence
confirmée
vert : Touche d'arrêt d'urgence non
confirmée
3 Témoin de contrôle de l'air compri-
mé
vert : Pression en ordre
orange : pression du jet choisie non
atteinte
rouge : Pression trop faible (infé-
rieure à 22 PSI/0,15 MPa)
4 Témoin de contrôle du dispositif de
dosage
vert : Entraînement en ordre
rouge : Panne de l'entraînement
5 Témoin de contrôle du pistolet de
jet
vert : pistolet de jet en ordre
orange : levier de départ du pistolet
de jet actionné lors de la mise en
marche
rouge : pistolet de jet débranché ou
circuit de commande endommagé
6 Champ d'affichage
Dispositif de jet
1 Buse
2 Pistolet de jet
3 Levier de départ
4 Bouton du fusible
5 Accouplement du tuyau flexible du
moyen de rayon
6 Accouplement du circuit de com-
mande
Uniquement pour IB 7/40 Advanced :
7 Touche Dosage de la glace sèche
Marche/Arrêt
S'allume en rouge lorsque le dosa-
ge de la glace sèche est arrêté
8 Touche augmenter le dosage de
glace sèche
9 Touche Augmenter la pression du
jet
10 Touche Diminuer la pression du jet
11 Touche diminuer le dosage de gla-
ce sèche

Mise en service

DANGER
Risque de blessure causée par des
pellets de glace sèche.
A la préparation de l'appareil, contrôler
le bon état de tous les composants,
particulièrement le flexible de jet.
Remplacer les composants endomma-
gés par des nouveaux.
Nettoyer les composants sales et con-
trôler la fonction.
Poser l'appareil sur des surfaces
horizontales et planes et bloquer les
frein d'immobilisation à la monture
de roulette.
Raccorder et s'assurer le flexible de
moyen de jet avec l'appareil.
Raccorder et s'assurer le pistolet de
jet avec le flexible de moyen de jet.
Connecter le circuit de commande
avec l'appareil.
Connecter le circuit de commande
avec le pistolet de jet.
