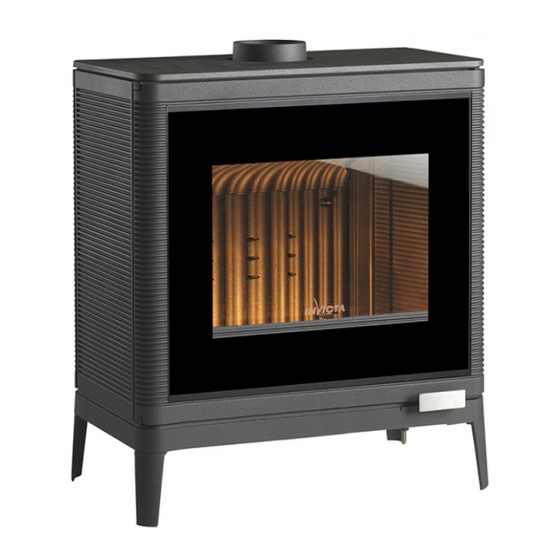

Poêle à bois KAZAN GA
référence 6104 33
Poêle à bois
KAZAN GA
Référence 6104 33
SP le 18.05.2018

Publicité

Table des Matières
loading

Sommaire des Matières pour Invicta KAZAN GA

  • Page 1 Poêle à bois KAZAN GA référence 6104 33 Poêle à bois KAZAN GA Référence 6104 33 SP le 18.05.2018...
  • Page 2: Combustible Recommandé

    AN 610443 Poêle à bois KAZAN GA référence 6104 33 Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil Caractéristiques et performances en fonctionnement intermittent suivant EN 13240 :...
  • Page 3: Vue De Dessus De L'installation Du Poele

    Poêle à bois KAZAN GA référence 6104 33 Plaque signalétique Gravé sur le dessous du cendrier INSTRUCTION POUR L’INSTALLATION DE L’APPAREIL. Pour limiter l’échauffement des parois voisines du poêle à 65K (K = degrés Celsius au-dessus de la température ambiante), il est nécessaire de respecter les distances minimales indiquées sur le schéma ci-dessous.
  • Page 4 Poêle à bois KAZAN GA référence 6104 33 SP le 18.05.2018...
  • Page 5 Poêle à bois KAZAN GA référence 6104 33 REP. DESIGNATIONS REFERENCES 1 JOINT THERMOCORDE VITRE Ø9 x 2.0 m AI303009 2 JOINT THERMOCORDE FACADE/PORTE Ø12 x 2.5 m AI303012 3 JOINT THERMOCORDE TAQUE Ø12 x 1.4 m AI303012 4 TRINGLE DE FERMETURE...
  • Page 6 Poêle à bois KAZAN GA référence 6104 33 REP. DESIGNATIONS REFERENCES QTE 1 ressort AS610243 2 clams AS700180 3 Vis M4x6 AV8644067 4 rondelle M Ø4 AV4100040 SP le 18.05.2018...
  • Page 7: Tres Important

    Poêle à bois KAZAN GA référence 6104 33 TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR POÊLES A BOIS » fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.
  • Page 8: Poêle À Bois Kazan Ga

    Poêle à bois KAZAN GA référence 6104 33 Quel que soit le mode de fonctionnement désiré (Puissance nominale ou Combustion Prolongée), s’assurer que chaque charge de bois s’allume dès son introduction dans l’appareil et que l’inflammation se maintient. Dans le cas contraire, rouvrir quelques instants le «...
  • Page 9: Positions Du Registre De Reglage D'allure

    Poêle à bois KAZAN GA référence 6104 33 POSITIONS DU REGISTRE DE REGLAGE D’ALLURE Registre d’air secondaire (voir réglages page 7) Puissance Allumage nominale La position « Combustion Prolongée » est obtenue en tournant complétement le registre de réglage vers la gauche (après s’être assuré...
  • Page 10: Reglage De Fermeture

    Poêle à bois KAZAN GA référence 6104 33 REGLAGE DE FERMETURE Pour durcir la fermeture de la porte : Enlever une ou plusieurs cale(s) de réglage. Pour adoucir la fermeture de la porte : Ajouter une ou plusieurs cale(s) de réglage.
  • Page 11 Holzofen KAZAN GA Art.-Nr. 6104 33 Holzofen KAZAN GA Art.-Nr. 6104 33 SP le 18.05.2018...
  • Page 12 Holzofen KAZAN GA Art.-Nr. 6104 33 Nennwärmeleistung 9 kW Wirkungsgrad 0.08% "Flamme verte"-Einstufung Reingasstaubgehalt bei 13 % O 28 mg/Nm 325 °C Abgastemperatur Empfohlener Brennstoff Holz / 33 cm lange Scheite Maximallänge (horizontal): 58 cm Abgasmassenstrom 7.3 g/s Bodenschutz Das Gerät darf nicht direkt auf einen aus brennbarem oder nicht hitzebeständigem Material bestehenden Boden gestellt werden.
  • Page 13 Holzofen KAZAN GA Art.-Nr. 6104 33 ANWEISUNGEN ZUR INSTALLATION DES GERÄTES Um die Erhitzung der an den Ofen angrenzenden Wände auf 65 K zu minimieren (K = Grad Celsius über der Raumtemperatur), müssen die auf dem unten stehenden Schema angegebenen Mindestabstände eingehalten werden.
  • Page 14 Holzofen KAZAN GA Art.-Nr. 6104 33 SP le 18.05.2018...
  • Page 15 Holzofen KAZAN GA Art.-Nr. 6104 33 POS. BEZEICHNUNG ART.-NR. 1 THERMOCORD-DICHTUNG SICHTSCHEIBE Ø9 x 2.0 m AI303009 2 THERMOCORD-DICHTUNG FRONT/TÜR Ø12 x 2.5 m AI303012 3 THERMOCORD-DICHTUNG GRUNDPLATTE Ø12 x 1.4 AI303012 4 KITT-HITZEBESTÄNDIGES GLAS AI501001 5 VERSCHLUSSDREIECK AS610234 6 QUERRIEGEL SCHLIESSMECHANISMUS...
  • Page 16 Holzofen KAZAN GA Art.-Nr. 6104 33 SP le 18.05.2018...
  • Page 17 Holzofen KAZAN GA Art.-Nr. 6104 33 DESIGNATIONS REFERENCE QT 1 TORSIONSFEDER AS610243 2 AUFHÄNGER AS700180 3 SCHRAUBE M4x6 AV8644067 4 SCHEIBE M Ø4 AV4100040 SP le 18.05.2018...
  • Page 18 Holzofen KAZAN GA Art.-Nr. 6104 33 SEHR WICHTIG Ziehen Sie zusätzlich zu diesem Dokument die „INSTALLATIONS- UND BEDIENUNGSANLEITUNG FÜR HOLZÖFEN“, die dem Gerät beiliegt, aufmerksam zurate. INSTALLATIONSHINWEISE Der Unterdruck im Rauchabzug muss zwischen 6 und 12 Pa betragen. Dieser Wert ist beim Anheizen mithilfe eines Manometers überprüfbar. Um den Zug auf die empfohlenen Werte einzustellen, ist fast immer ein Zugbegrenzer erforderlich.
  • Page 19 Holzofen KAZAN GA Art.-Nr. 6104 33 Überprüfen Sie unabhängig von der gewünschten Betriebsart (Nennwärmeleistung oder verlängerte Brenndauer), dass das Holz nach Einlegen in das Gerät brennt und das Feuer erhalten bleibt. Sollte das nicht der Fall sein, öffnen Sie das „Einstellregister“ in der Position „Anzünden“ für einige Momente, bis ein zufriedenstellender Abbrand des Holzes erreicht wird: In der Verbrennungsphase der gasförmigen Holzanteile ist ein Betrieb ohne Flammen unbedingt zu...
  • Page 20 Holzofen KAZAN GA Art.-Nr. 6104 33 POSITIONEN DER LEISTUNGSREGULIERUNG Sekundärluftregister (Einstellungen siehe Seite 7) Nennwärme- Anzünden leistung Die Position „Verlängerte Brenndauer“ wird eingestellt, indem das Bedienungsregister komplett nach links gedreht wird (nachdem sich vergewissert wurde, dass die Nachverbrennung läuft) SP le 18.05.2018...
  • Page 21 Holzofen KAZAN GA Art.-Nr. 6104 33 SCHLIESSEN Um den Türverschluss straffer einzustellen Einen oder mehrere Einstellanschläge entfernen Um den Türverschluss weicher einzustellen: Einen oder mehrere Einstellanschläge hinzufügen. Einstellanschläg SP le 18.05.2018...
  • Page 22 Holzofen KAZAN GA Art.-Nr. 6104 33 Règlement délégué (UE) 2015/1186, Annexe IV - FICHE PRODUIT Commission delegated regulation (EU) 2015/1186, Annex IV - Product fiche Marque Commerciale. INVICTA Trade mark. Référence. 610433 Identifier. Classe d’efficacité énergétique. Energy efficiency class. Puissance thermique directe.
