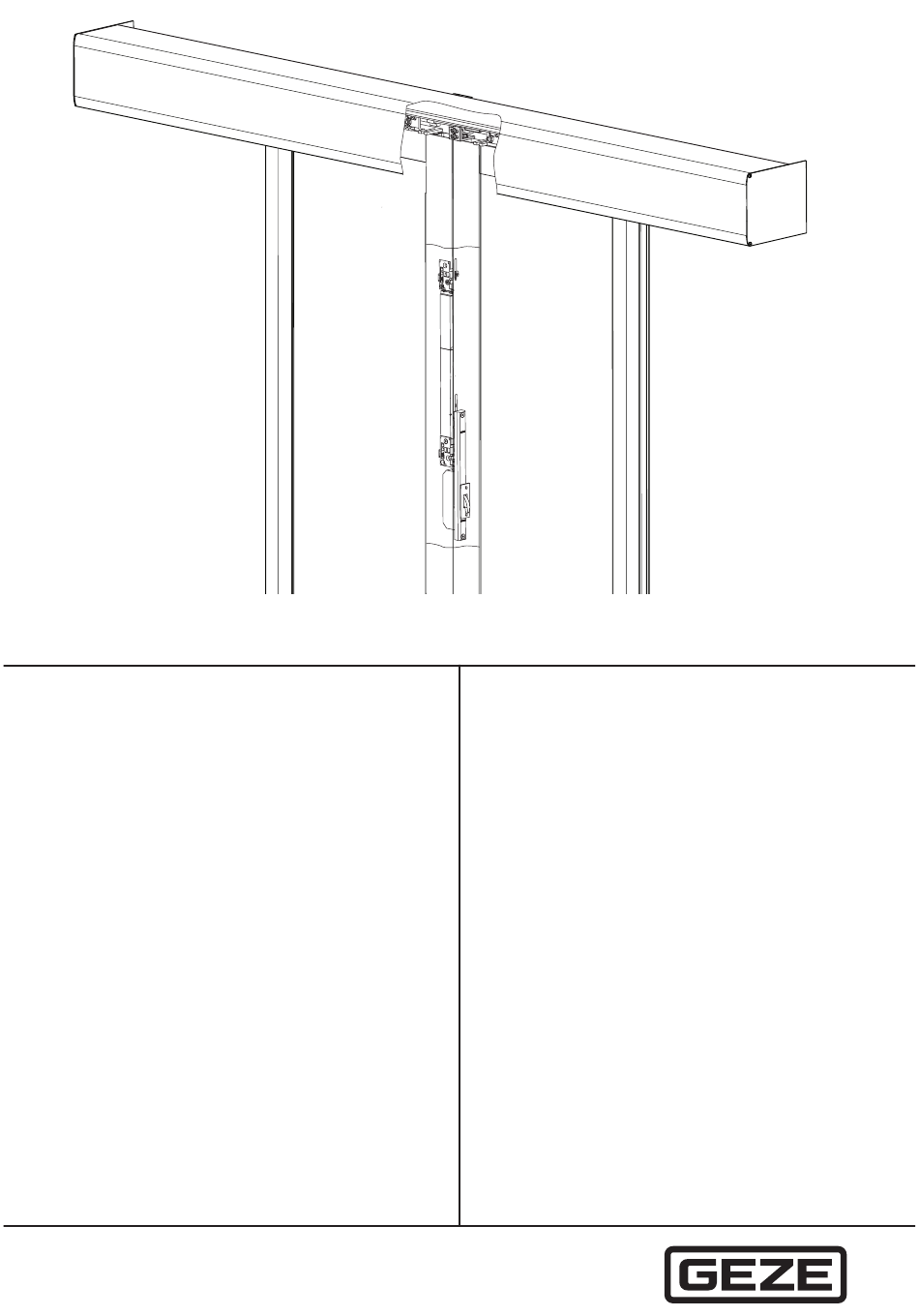

Serrure
FR Notice de montage
automatique
à crochet Lock A
187359-00

Publicité

Table des Matières
loading

Manuels Connexes pour GEZE Lock A

Sommaire des Matières pour GEZE Lock A

  • Page 1 Serrure FR Notice de montage automatique à crochet Lock A 187359-00...

  • Page 2: Table Des Matières

    Couples de rotation ......................................6 Montage ..................................7 Monter une serrure à crochet automatique Lock A dans un profilé de baguette latérale ...........7 Montage de l'unité de transmission sur le modèle ECdrive ......................12 Montage de l'unité de transmission sur le modèle ECdrive T2 .....................18 Montage de l'unité...

  • Page 3: Introduction

    Serrure automatique à crochet Lock A Introduction Introduction 1. 1 Symboles et moyens de représentation Avertissements Dans ces instructions, des avertissements sont utilisés pour vous prévenir d’éventuels dommages corporels et matériels. Lisez et respectez toujours ces avertissements. Appliquez toutes les mesures indiquées par le symbole et le message d'avertissement.

  • Page 4: Abréviations

    à Les contrôles techniques de sécurité doivent être exécutés conformément aux lois et aux prescriptions nationales. à En cas de modifications arbitraires à l'installation, GEZE décline toute responsabilité pour les dommages en résultant et l'homologation pour l'utilisation dans des voies de secours et d'évacuation devient caduque.

  • Page 5: Contrôle De L'installation Montée

    à Ne pas jeter les batteries et les accus aux ordures ménagères. à Respecter les dispositions légales du recyclage des éléments de la porte et des batteries/accumulateurs. Qualification Seul du personnel spécialisé agréé par GEZE doit procéder au montage de l’entraînement de porte coulissante GEZE. Généralités 3. 1 Plans N°...

  • Page 6: Outils Et Éléments D'aide Au Montage

    Généralités Serrure automatique à crochet Lock A Outils et éléments d’aide au montage Outils Taille/remarque Mètre Marqueur Clé dynamométrique Clé pour boulons à six pans creux 1,5 mm; 2,5 mm; 4 mm; 5 mm Clé à fourche 8 mm; 10 mm; 13 mm; 15 mm Clé...

  • Page 7: Montage

    Serrure automatique à crochet Lock A Montage Montage 4. 1 Monter une serrure à crochet automatique Lock A dans un profilé de baguette latérale 4. 1 . 1 Monter une tôle de fermeture dans la baguette latérale (1 vantail et 2 vantaux) 153 719 M5 ×...

  • Page 8: Monter Un Entraînement Et Une Serrure À Crochet Automatique Dans Un Verrou À Baguette Latérale

    Montage Serrure automatique à crochet Lock A 4. 1 .2 Monter un entraînement et une serrure à crochet automatique dans un verrou à baguette latérale La serrure à crochet automatique existe dans une version avec 1 ou 2 verrous. L'illustration ci-dessous présente un modèle avec un verrou en 2 parties en position verrouillée.
  • Page 9 Serrure automatique à crochet Lock A Montage Préparation pour le montage – version avec une serrure à crochet automatique M4 × 20/T20 1,5 Nm...
  • Page 10 Montage Serrure automatique à crochet Lock A Préparation pour le montage – version avec deux serrures à crochet automatique M4 × 20/T20 1,5 Nm...
  • Page 11 Serrure automatique à crochet Lock A Montage Monter une serrure à crochet automatique Insérer la tringle de jonction jusqu'à ce que la marque soit visible comme indiqué sur l'image à droite. La position optimale pour le montage de la ser- rure à...

  • Page 12: Montage De L'unité De Transmission Sur Le Modèle Ecdrive

    Montage Serrure automatique à crochet Lock A Installer les caoutchoucs d'étanchéité (Illustration avec 2 serrures à crochet automatique) Montage de l'unité de transmission sur le modèle ECdrive 4.2. 1 ECdrive, 1 vantail, fermeture à gauche Aligner le tampon de butée en position fermée sans butée en caoutchouc après le montage et l'ajustement de la porte.
  • Page 13 Serrure automatique à crochet Lock A Montage Monter l'unité sans suspension M6 × 12 8 Nm M4 × 12/T20 5 Nm Déplacer le vantail mobile dans le sens de la fermeture. Position fermée Position ouverte...
  • Page 14 Montage Serrure automatique à crochet Lock A Position fermée ±1...
  • Page 15 Serrure automatique à crochet Lock A Montage 4.2.2 ECdrive, 1 vantail, fermeture à droite, 2 vantaux Aligner le tampon de butée après le montage et l'ajustement de la porte. Lors de la fermeture de la porte, le tampon de butée ne doit pas être en suspens. La distance doit être d'environ 1 mm.
  • Page 16 Montage Serrure automatique à crochet Lock A Monter l'unité sans suspension M6 × 12 8 Nm M4 × 12/T20 5 Nm Déplacer le vantail mobile dans le sens de la fermeture. Position Position fermée ouverte...
  • Page 17 Serrure automatique à crochet Lock A Montage Position fermée ±1...

  • Page 18: Montage De L'unité De Transmission Sur Le Modèle Ecdrive T2

    Montage Serrure automatique à crochet Lock A Montage de l'unité de transmission sur le modèle ECdrive T2 4.3. 1 ECdrive T2, 1 vantail, fermeture à gauche Aligner le tampon de butée en position fermée sans butée en caoutchouc après le montage et l'ajustement de la porte.
  • Page 19 Serrure automatique à crochet Lock A Montage Déplacer le vantail mobile dans le sens de la fermeture. Position fermée Position ouverte Position fermée ±1...
  • Page 20 Montage Serrure automatique à crochet Lock A 4.3.2 ECdrive T2, 1 vantail, fermeture à droite, 2 vantaux Monter l'unité sur suspension Visser l’unité sur suspension (1) sur le tampon (2).
  • Page 21 Serrure automatique à crochet Lock A Montage Monter l'unité sans suspension M4 × 12/T20 5 Nm M6 × 12 8 Nm Déplacer le vantail mobile dans le sens de la fermeture. Position Position fermée ouverte...
  • Page 22 Montage Serrure automatique à crochet Lock A Position fermée ±1...

  • Page 23: Montage De L'unité De Transmission Sur Le Modèle Slimdrive Sl Nt

    Serrure automatique à crochet Lock A Montage Montage de l'unité de transmission sur le modèle Slimdrive SL NT Les illustrations ci-dessous représentent les modèles à 2 vantaux et à 1 vantail à fermeture à droite. Le modèle à 1 vantail à fermeture à gauche est identique en inversé.
  • Page 24 Montage Serrure automatique à crochet Lock A Régler la position de l'unité en suspension et effectuer le raccordement de l'unité de transmission du câble du vantail mobile. Position fermée ±1 M5 × 12/SW4 4 Nm Brancher la prise Brancher la prise vers le bas dans le profilé HSK.
  • Page 25 Serrure automatique à crochet Lock A Montage Régler les butées 1 mm M5 × 6/SW2,5 3 Nm Fixer les câbles Fixer les câbles avec des attache-câbles (1). Poser les câbles de façon à ce qu'ils ne puissent pas s'accrocher ou s'user sur des pièces mobiles.

  • Page 26: Montage Avec Des Poteaux, 1 Vantail

    Montage Serrure automatique à crochet Lock A Montage avec des poteaux, 1 vantail 4.5. 1 1 vantail Installation sur un angle de mur avec ou sans partie latérale Porte à 1 vantail fermant à droite, sans partie latérale Les illustrations ci-dessous représentent les modèles à 1 vantail à fermeture à droite sans partie latérale.
  • Page 27 Serrure automatique à crochet Lock A Montage O K F F 25 mm Fixer provisoirement le profilé de baguette latérale (4) avec 4 vis (5) en haut et en bas sur les poteaux rectangulaires. Raccourcir le profilé de baguette latérale (4) en haut le cas échéant Aligner le profilé...
  • Page 28 Montage Serrure automatique à crochet Lock A Aligner la hauteur par rapport au vantail Aligner le bord inférieur des poteaux du profilé de baguette latérale à 4 mm sous le vantail du profilé de baguette latérale (8). OKFF 4 mm 4.5.2 1 vantail Installation devant un mur continu, à...
  • Page 29 Serrure automatique à crochet Lock A Montage 30 mm Monter la baguette murale (3) avec des vis (4) sur le mur et la placer en-dessous le cas échéant.
  • Page 30 Montage Serrure automatique à crochet Lock A 75 mm O K F F Fixer le profilé de baguette latérale (2) avec des vis (5) à travers la baguette murale (3) sur le mur. Aligner la hauteur par rapport au vantail Aligner le bord inférieur des poteaux du profilé...

  • Page 31: Actionnement D'urgence

    Serrure automatique à crochet Lock A Montage Actionnement d'urgence Si le verrouillage/déverrouillage électrique est impossible, le Lock A peut être verrouillé/déverrouillé manuellement. Pour l'actionnement d'urgence, un outil avec un diamètre d'environ 5 mm, par ex; un tournevis cruciforme PZ1, est nécessaire.
  • Page 32 Montage Serrure automatique à crochet Lock A Verrouiller le Lock A manuellement Verrouiller le Lock A manuellement uniquement lorsque le verrouillage électrique est impossible.

  • Page 33: Service Et Entretien

    Serrure automatique à crochet Lock A Service et entretien Service et entretien Les travaux de maintenance doivent être effectués par un spécialiste au moins une fois par an. S’il existe un programmateur de fonction à affichage, le témoin de maintenance s’allume ou clignote sur l’écran.
  • Page 34 Montage Serrure automatique à crochet Lock A...
  • Page 35 Serrure automatique à crochet Lock A Montage...
  • Page 36 E-Mail: danmark.se@geze.com Tel. +49 (0) 7152 203 594 www.geze.at www.geze.hu www.geze.dk E-Mail: leonberg.de@geze.com Baltic States Iberia Singapore GEZE GmbH Baltic States office GEZE Iberia S.R.L. GEZE (Asia Pacific) Pte, Ltd. GEZE GmbH E-Mail: office-latvia@geze.com E-Mail: info@geze.es E-Mail: gezesea@geze.com.sg Niederlassung Süd-Ost www.geze.com www.geze.es...
