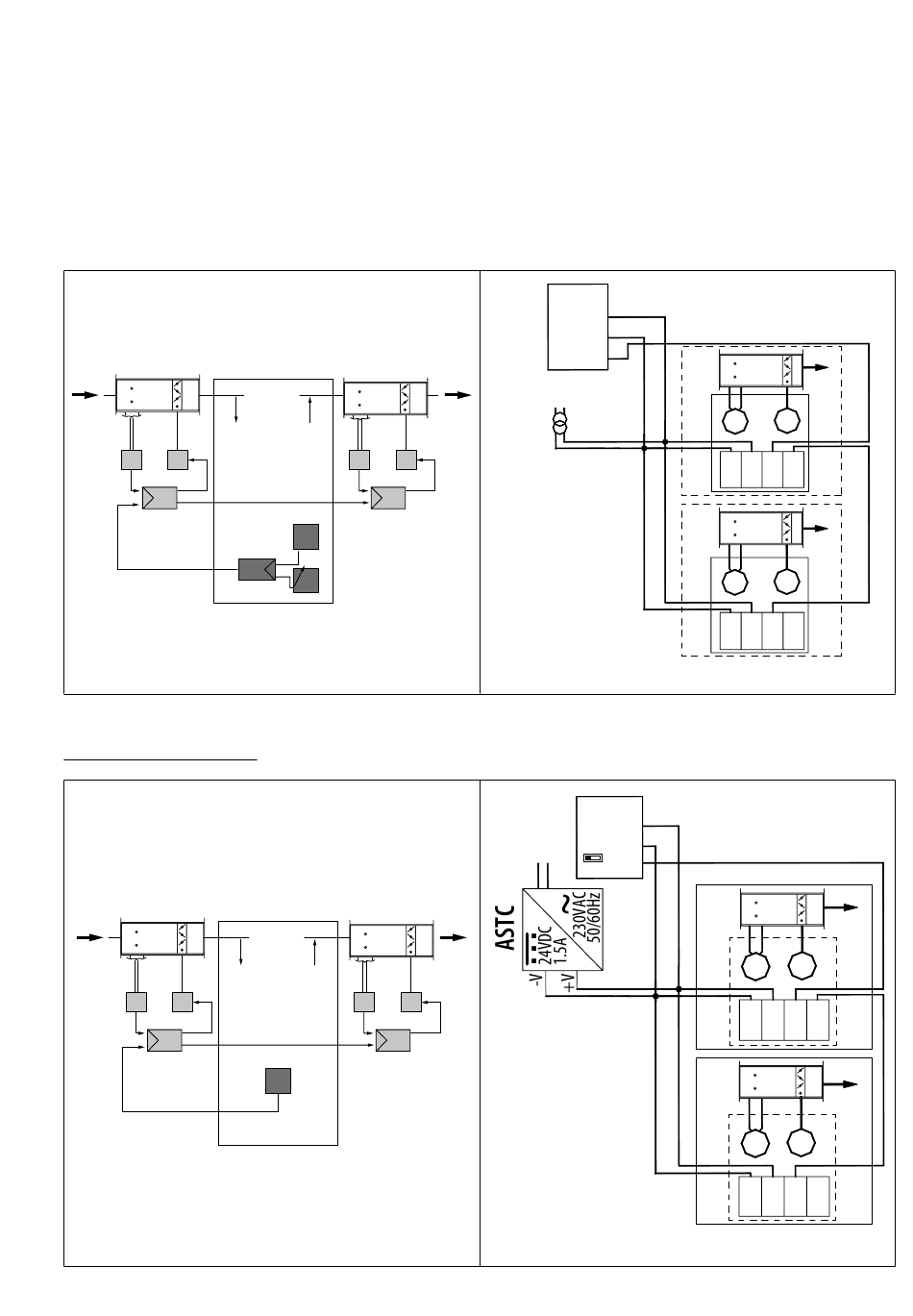

2.6.4 Fonctionnement en mode VAV en maitre-esclave

• Le montage maître-esclave est utilisé pour les zones où les débits de soufflage et de reprise doivent
être de même ordre, et où la relation entre les débits de soufflage et de reprise doit être constante
quel que soit le débit.
• Le régulateur esclave doit être réglé à Vmin = 0 et Vmax = Vnom.
• Le signal de retour (U) du régulateur maître représente le signal de commande (représentatif de la
consigne de débit) pour le régulateur esclave, celui-ci adapte la valeur de ce signal à sa plage de
mesure de débit 0-Vnom.
Traitement d'air
REVA
+ -
E
D
CR24-B
C
Qualité d'air
Asservissement au CO2
REVA
+ -
E
D
C
REVA
+ -
t A
B
REVA
+ -
SCO2
CR24-B1
V+
Gnd
a01
230V~
TRAFO
0 24~
CO2 V+
Gnd
230V~
CO2
u
L N i
10/16
REVA maître
+ -
M
∆P
BK RD WH OG
1 2 3 4
+ -
M
∆P
BK RD WH OG
1 2 3 4
REVA esclave
REVA maître
+ -
M
∆P
BK RD WH OG
1 2 3 4
+ -
M
∆P
BK RD WH OG
1 2 3 4
REVA esclave
