CONNEXION DU SUBWOOFER À LA CHAÎNE AUDIO—
OPTIONS DE CONNEXION
NOTE IMPORTANTE: N'UTILISEZ QU'UNE SEULE OPTION.
NE COMBINEZ JAMAIS DES OPTIONS DE CONNEXION.
SPEAKER IN

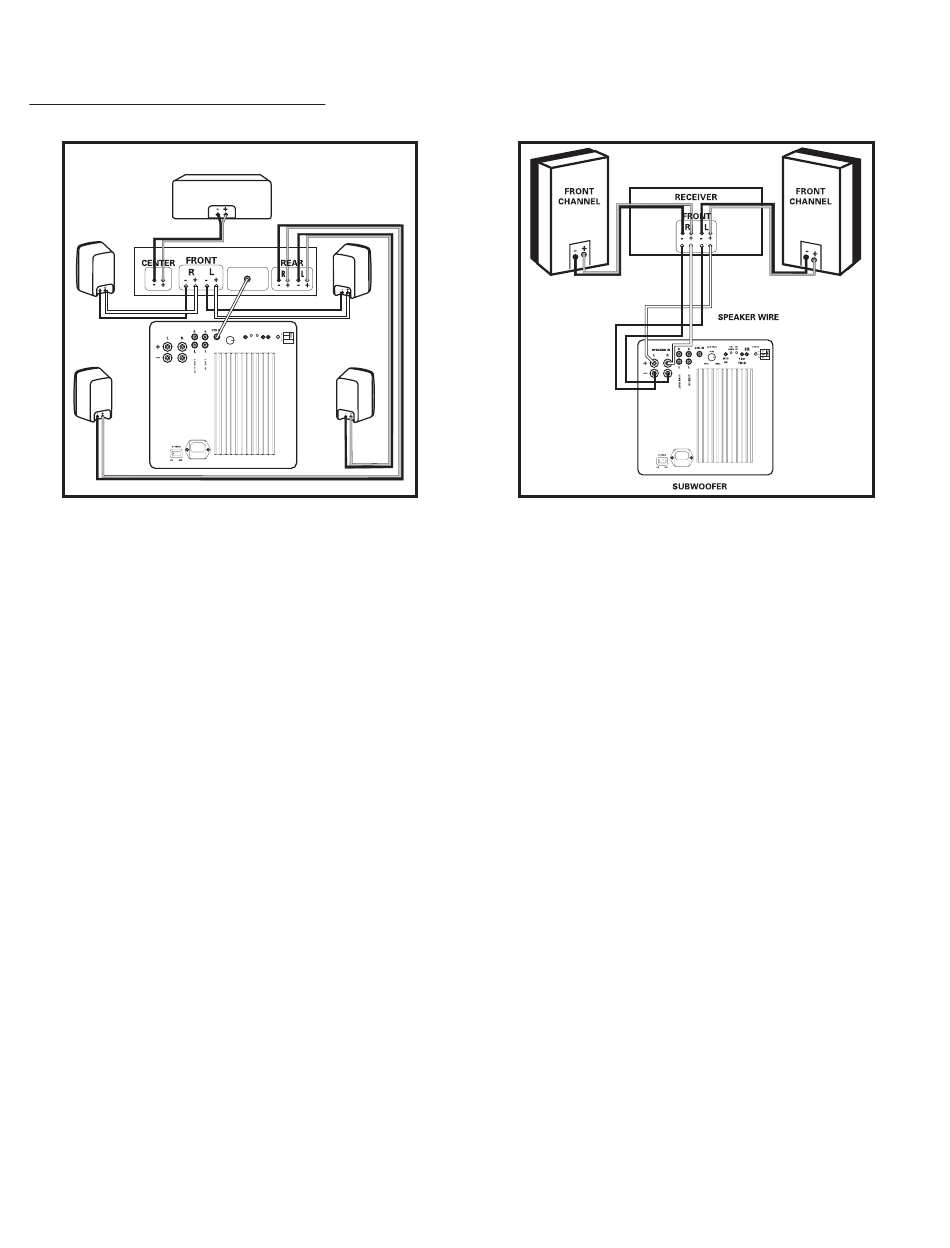

OPTION #1 Récepteurs dotés d'une sortie «SUB OUT»—la méthode
de connexion la plus courante pour récepteurs Dolby Digital
• Raccordez seul un câble RCA mono de la sortie «SUB OUT» de votre récepteur
à l'entrée «LFE» du subwoofer. Cette méthode de connexion contourne le
filtre interne du subwoofer et utilise le filtre passe-bas intégré au récepteur.
Ne faites aucune autre connexion de signal. Ne raccordez pas le subwoofer
avec du fil de haut-parleur.
• Raccordez toutes les autres enceintes directement au récepteur. Réglez
les contrôles d'enceintes (speakers) de votre récepteur comme suit:
«FRONT» (Avant): «Small» (Petit)
«CENTER» (Centre) et «Surround» (Ambiophoniques): «SMALL» (petit)
Subwoofer: «ON,» «YES» ou «PRESENT»
• Selon la capacité de reproduction des graves de vos enceintes avant, réglez
la fréquence de séparation (crossover frequency) à 80Hz pour les colonnes
et les enceintes d'étagère (woofer de 13,3 cm (5 1/4") de diamètre ou plus)
et à 100-120Hz pour des enceintes satellites. Consultez le manuel d'utilisation
de votre récepteur pour plus de détails.
12 Polk Audio Customer Service 800-377-7655 (Outside USA & Canada: 410-358-3600)
SUB OUT
LOW PASS VOL VOL POWER (Dessin-
IR
DOWN UP
80Hz 12 V
AUDIO
SENSE
MIC
12V ON modèle à ne
IN TRIG
40Hz 120Hz
pas mesurer)
® et DTS ® .
OPTION #2 Récepteur 2 canaux ou «Dolby
Utilisez du câble de haut-parleur à deux conducteurs de calibre 16 ou plus gros.
Consultez votre revendeur Polk pour des conseils en matière de câblage.
Note: N'utilisez pas les entrées de ligne ou «LFE» avec cette option.
• Raccordez les sorties haut-parleur gauche et droite de votre récepteur aux
entrées «SPEAKER IN» de votre subwoofer avec du câble de haut-parleur.
(Voir la rubrique «Connexions des câbles de haut-parleur» pour des instruc-
tions détaillées.)
• Raccordez les enceintes avant gauche et droite directement aux sorties
haut-parleurs «LEFT-RIGHT» de votre récepteur avec du câble de haut-parleur.
• Raccordez l'enceinte du canal central directement à la sortie du canal
central (CENTER CHANNEL) de votre récepteur. (Non illustré)
• Raccordez les enceintes arrière-ambiophoniques directement aux sorties
des canaux arrière ou ambiophoniques (REAR - SURROUND) de votre
récepteur. (Non illustré)
• Réglage de la configuration des haut-parleurs du récepteur:
Enceintes avant = «LARGE»
Enceintes centrale et ambiophoniques = «SMALL»
Subwoofer = «OFF» ou «NO»
(Dessin-
modèle à ne
pas mesurer)
Logic ® » sans sortie «SUB OUT»
PRO
