SAVEx 07.2 SAVEx16.2/SARVEx 07.2
ACVExC 01.2
Données techniques
6.3.1. Boîtier de raccordement : ouvrir
SARVEx16.2 Bloc de commande : électronique (MWG)
Les deux versions (KT et KM) sont disponibles avec boîtier de raccordement en type
de protection Ex e (sécurité augmentée) ainsi qu'en type de protection Ex d
(enveloppe antidéflagrante) (cf. marquage antidéflagrant de la plaque signalétique).
L'enfichage se fait à l'aide du cadre de connexion. Pour relier les câbles, il suffit de
retirer le capot. Le cadre de connexion avec les entrées de câbles reste sur l'appareil.
A cet effet, l'intérieur antidéflagrant de l'appareil relié reste fermé.
Tableau 15 :
Raccordement électrique KT/KM/KL
Nombre de contacts maxi.
Désignations
Bornes de support maxi.
Tension d'alimentation maxi.
Courant nominal maxi.
Type de raccordement client
Section de raccordement maxi.
1) 4 connexions pour la mise à la terre avec cadre
2) La totalité des valeurs de courant de tous les contacts de contrôle ne doit pas excéder 50 A.

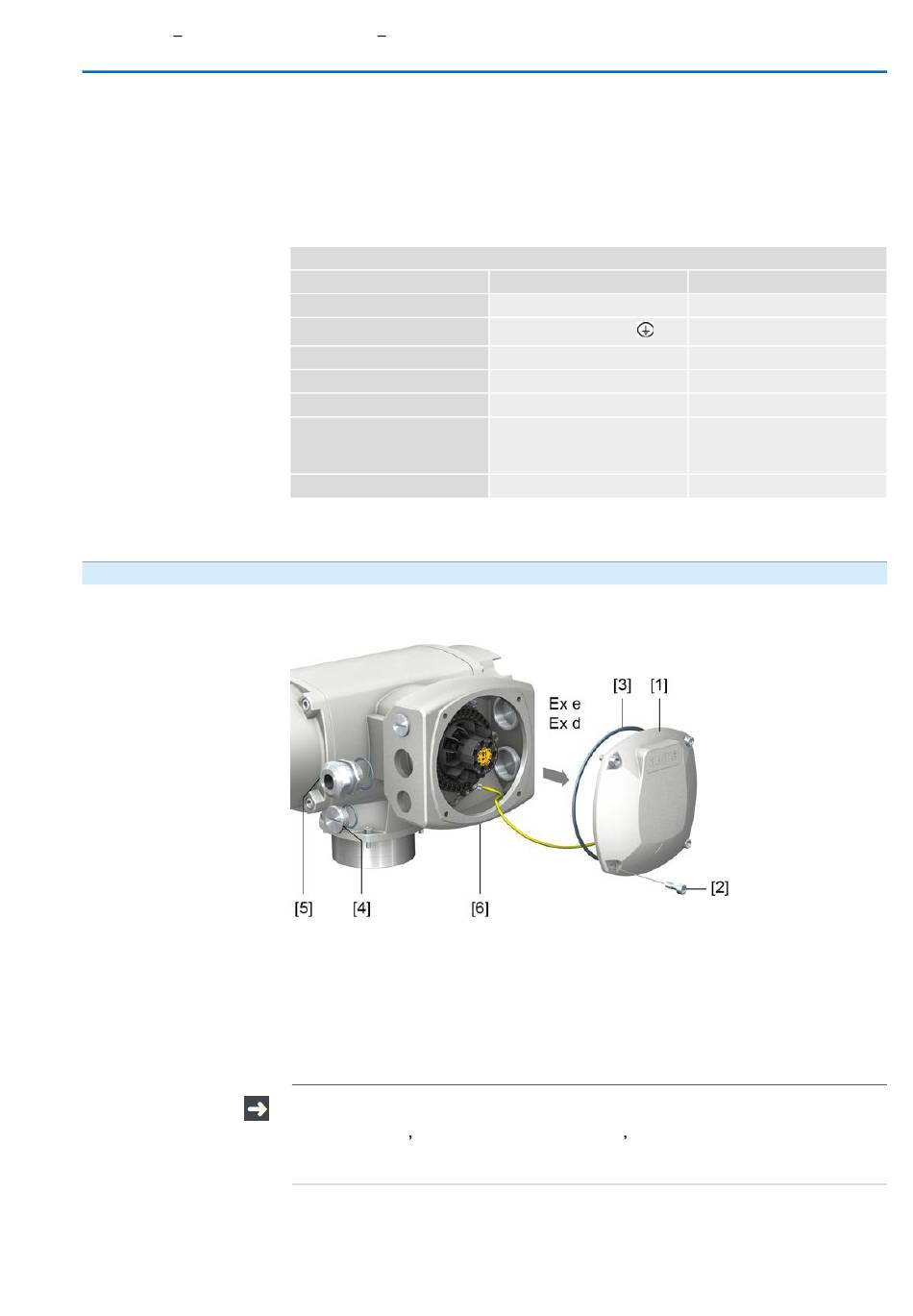

Figure 25 : Ouvrir le boîtier de raccordement
[1] Capot (la figure montre la version KT pour type de protection Ex e)
[2] Vis du capot
[3] Joint torique
[4] Bouchon
[5] Presse-étoupe (exemple)
[6] Cadre de connexion KT-Ex e
Le boîtier de raccordement est réalisé en type de protection Ex e (sécurité
augmentée) ou Ex d (enveloppe antidéflagrante) (cf. marquage Ex de la plaque
signalétique). L intérieur antidéflagrant de l appareil relié reste fermé lorsque
le capot [1] est retiré.
Contacts de puissance
1)
6 + conducteur de protection
U1, V1, W1, U2, V2, W2,
3
1 000 V
25 A
Raccord à vis
PE = cosse à œillet/barrette de
connexion
2
10 mm
Raccordement électrique
Contacts de commande
50
1 à 36, 37 à 50
12
250 V
2)
5 A
Bornes à ressort
2
2,5 mm
33
