Remarque – Selon la source d'alimentation en CC, un symbole négatif (-) peut
figurer sur -48V (la borne négative) et le retour -48V (borne positive) peut être
marqué d'un symbole positif (+).
5. Dénudez chacun de ces trois fils sur 8 mm (5/16 pouces).
Ne retirez pas plus de 8 mm d'isolant. En effet, une partie non isolée du fil
risquerait de rester exposée après la connexion du connecteur CC.

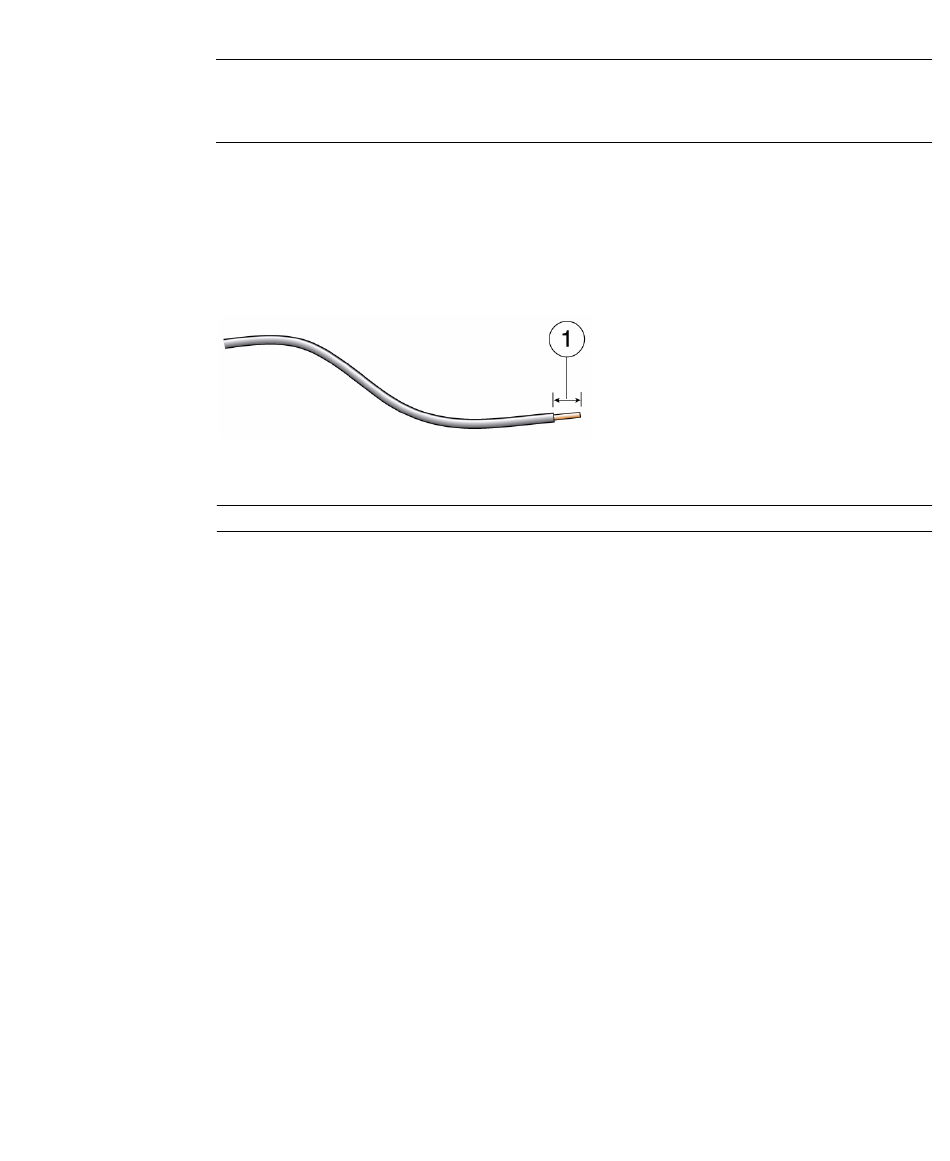

Dénudage du fil
FIGURE 5-7
Légende de la figure
1
8 mm (5/16 po)
6. Cette opération a pour objet d'ouvrir cette portion de la prise d'entrée CC en
effectuant l'une des procédures suivantes :
Insérez l'extrémité du levier pour dénudage dans la fente rectangulaire située
■
juste au-dessus de l'orifice, sur la prise d'entrée CC, dans lequel vous insérerez le
premier fil. Exercez ensuite une pression sur le levier (voir
).
FIGURE 5-8
chapitre 5
Câblage du serveur
93
