7.3 Réglage du démarreur progressif (obligatoire)
Afi n d'assurer la limitation du courant de démarrage à 3x Inominal MOTEUR, il est important que le démar-
reur progressif connaisse le courant nominal moteur par le réglage du paramètre "In".
Pour cela, veiller à respecter la procédure suivante :
La mise en sécurité s'eff ectue selon la logique suivante : l'ordre de désenfumage commande la mise
sous tension du démarreur, puis en fi n de démarrage (après 28s maxi) le démarreur est by-passé par le
contacteur KM2.
Remarque : par la suite cette logique de fonctionnement est respectée après "une demande d'arrêt pompier" ou une
"coupure d'alimentation du coff ret".
7.4 Passage en position de « sécurité »
Vérifi er le sens correct de rotation du ventilateur ; Si ce n'est pas le cas, couper l'alimentation générale
du coff ret et inverser deux phases sur le circuit d'alimentation du moteur SITUE EN AVAL DU COFFRET.
Couper l'alimentation du coff ret.
Débrancher l'alimentation du moteur.

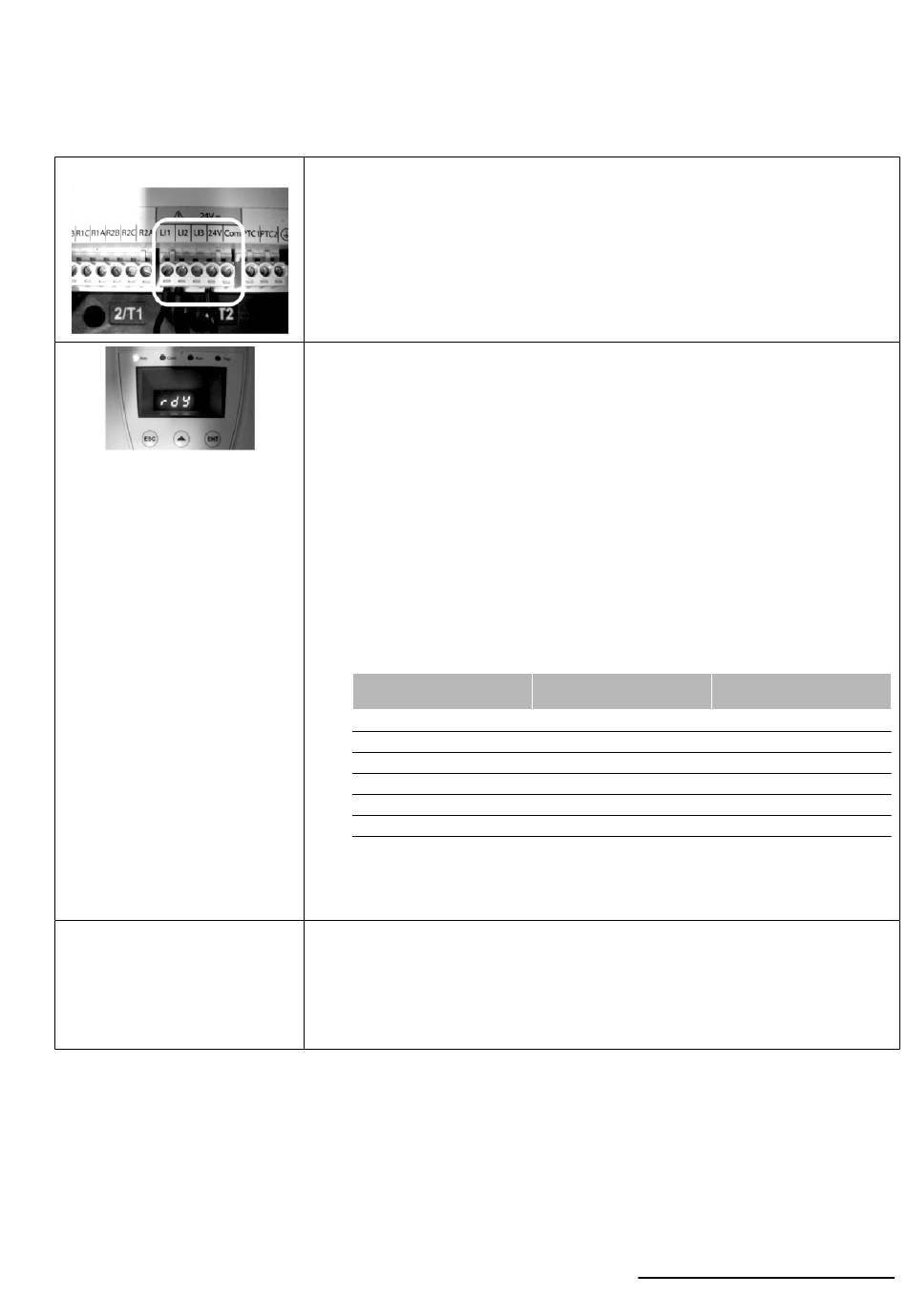

Retirer le connecteur débrochable situé en dessous des
repères LI1-LI2-LI3-24V-COM (voir fi gure ci-contre).
Remettre le coff ret sous tension.
Mettre le coff ret en mode "attente arrêt".
Passer en mode désenfumage en appuyant
sur la commande "déclenchement sécurité" en façade du coff ret.
Vous disposez de 28 secondes pour eff ectuer le réglage suivant :
• A l'écran du démarreur apparait : "rdY".
• Appuyer sur la touche , le paramètre "conF" apparait.
• Appuyer sur la touche "ENT" puis 3 fois sur la touche jusqu'à ob-
tenir "In".
• Appuyer sur "ENT" puis à l'aide des touches et entrer la valeur
du courant nominal du moteur du ventilateur de désenfumage.
Si le moteur absorbe un courant d'intensité inférieure ou égale à 7
Ampère, suivre obligatoirement les instructions suivantes :
- Appuyer 2 fois sur la touche jusqu'à obtenir le paramètre "SET".
- Appuyer sur la touche "ENT" puis 1 fois sur la touche jusqu'à obtenir
"ILt".
- Appuyer sur "ENT" puis à l'aide des touches et régler la valeur
selon le "tableau de référence" suivant :
Intensité nominale
moteur (en A)
4,5
5
5,5
6
6,5
7
• Enfi n, appuyer sur la touche "ENT" puis sur "ESC" pour sortir du
menu de réglage.
NE MODIFIER AUCUN AUTRE PARAMETRE DU DEMARREUR.
Pour fi nir, appuyer sur le bouton-poussoir "REA" du coff ret et rebro-
cher le connecteur retiré à l'étape 3.
Remarque : si en cours de manipulation le temps imparti pour réaliser les
réglages a été dépassé, appuyer sur le bouton-poussoir "REA" du coff ret
puis reprendre à l'étape "5".
12/20
"In" démarreur
(en A)
7
7
7
7
7
7
NT-508927-PILOTAIR-IDC-D1C2IT-16.6A110A-201130
"ILt" démarreur
(en %)
200
220
240
260
280
300
