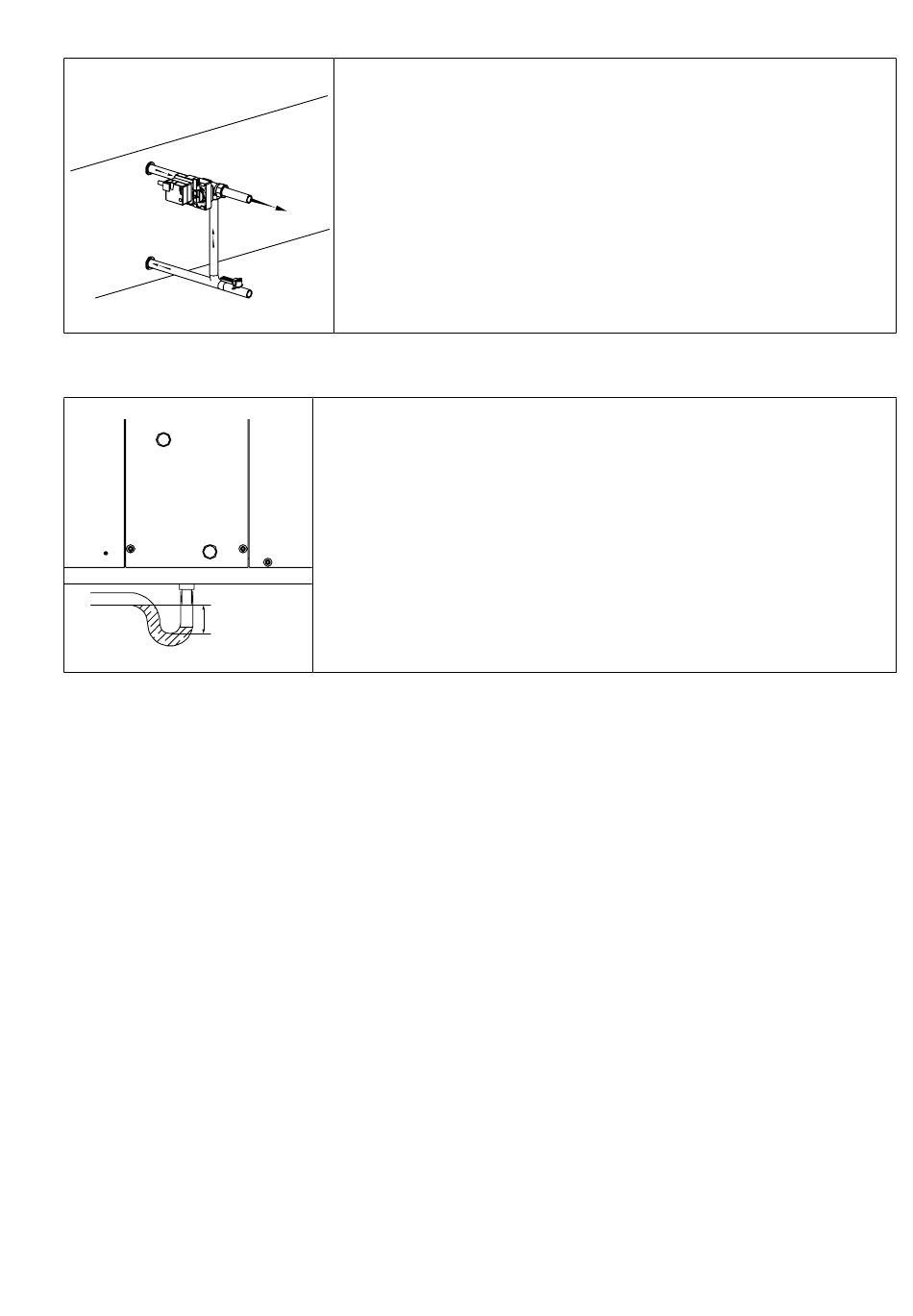

3.2 Raccordement des vannes

3.3 Raccordement des condensats échangeur et batterie à eau réversible (ER)
H (mm)
4. RACCORDEMENT AÉRAULIQUE

4.1 Raccordement des gaines

Les gaines ne doivent pas exercer de contraintes mécaniques sur l'unité.
Vérifier que les moto-ventilateurs ne soient pas accessibles depuis les piquages de raccordement. Prévoir
une protection par la gaine de raccordement ou une prise d'air grillagée.
Ne pas réduire le diamètre des gaines à la sortie des piquages de raccordement. Le diamètre peut par
contre être augmenté pour réduire les vitesses de passage dans le réseau, limiter les pertes de charges
et le niveau sonore. Selon la configuration de l'installation et le niveau sonore exigé, l'ajout de silencieux
peut être nécessaire à la reprise comme au soufflage.
Apporter le plus grand soin à l'étanchéité des réseaux sur toutes leurs longueurs, des entrées aux sorties.
En circulaire, utiliser de préférence des accessoires à joints (au moins classe C selon EN12237).
Les gaines d'air neuf et de reprise doivent toujours être isolées, pour éviter les déperditions et les risques
de condensation. Le niveau d'isolation, particulièrement dans les pièces et régions froides, doit être ren-
forcé.
Dans tous les cas respecter au moins la réglementation en vigueur.
Les vannes 3 voies motorisées ne sont pas livrées montées. Elles sont
proposées comme accessoires par VIM.
Respecter le positionnement de la vanne de mélange sur le réseau et
le sens d'entrée et sortie de l'eau.
Raccordement électrique sur le coffret de la CAD HR BASIC : voir pa-
ragraphe « Coffret électrique – composition / raccordement ».
L'échangeur et la batterie eau réversible (ER) sont équipés d'un bac de
récupération des condensats réalisé en acier.
Les évacuations des condensats, situées au-dessous de l'unité (diamètre
1/2˝), sont à raccorder à un siphon.
La pente minimum d'évacuation doit être de 5 / 1000.
Pour dimensionner un siphon : H mini (mm) = 4 + perte de charge du
réseau d'insufflation (da Pa).
16/88 NT-509003-CAD-HR-BASIC-200526
