Dante-Netzwerk und -System

„
Dante® ist ein von Audinate entwickeltes Netzwerk-Audioprotokoll.
Das Dante-Netzwerksystem überträgt mehrere unkomprimierte digitale Audiosignale über IP-Netzwerke, die mit dem Gigabit-Ethernet
kompatibel sind.
Weitere Informationen zu Dante finden Sie auf der nachfolgend angegebenen Webseite.
www.audinate.com
Zubehör
„
• Netzkabel (USA: 1 Stk., EUR/GB: 2 Stk.)
• Gummifüße × 4
• Sicherheitsinformationsblatt × 1
• Bedienungsanleitung (dieses Handbuch) × 1

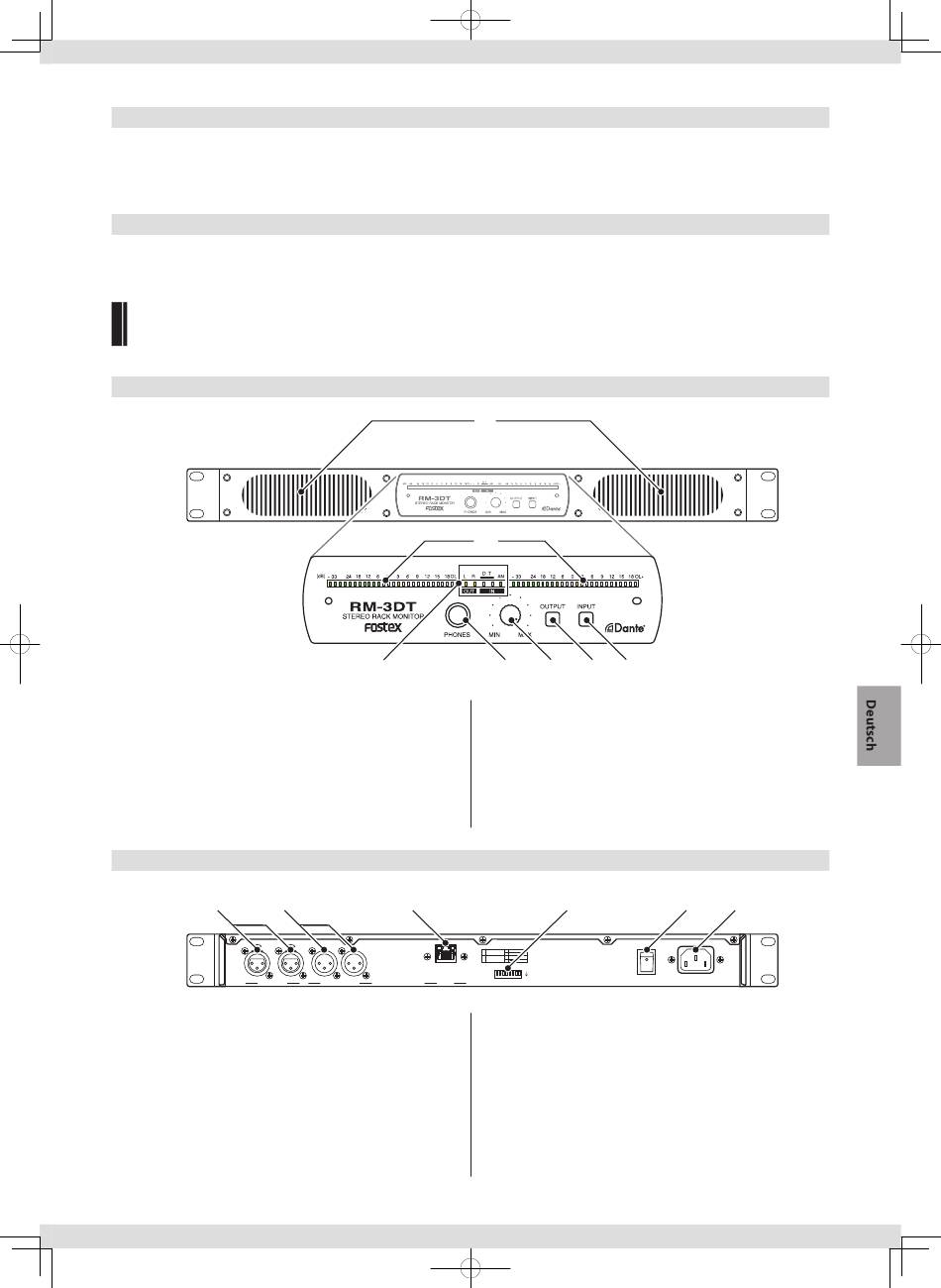

Bezeichnungen der Teile und Funktionen

Vorderseite

„
① Lautsprecher
Die Lautsprecher geben keinen Ton aus, während Kopfhörer an
die Buchse [PHONES] angeschlossen sind.
② Pegelmesser
③ Statusanzeige
④ [PHONES]-Buchse
⑤ Lautstärkeregler
Rückseite
„
⑨
⑨ [ANALOG INPUT]-Anschlüsse (XLR)
⑩ [ANALOG THRU OUT]-Anschlüsse (XLR)
Gibt das Signal aus, das über den Anschluss [ANALOG INPUT]
(XLR) anliegt.
⑪ [Dante]-Anschluss
Stellt den Eingang für die Dante-Signale dar.
Stellt die Verbindung zu einem LAN-Kabel her (RJ45-Ausführung).
Verwenden Sie ein Ethernetkabel mit CAT5e oder höher.
⑫ DIP-Schalter
Dient zum Konfigurieren verschiedener Einstellungen (
RM-3DT.indb 3 RM-3DT.indb 3
③
⑩ ⑪
R L R L
ANALOG INPUT ANALOG THRU OUT
Seite 4).

①
②
④ ⑤ ⑥ ⑦
⑥ Stummschalten-Taste
Drücken Sie die Taste etwa eine Sekunde lang zum
Stummschalten (  Seite 6). Um die Stummschaltung
aufzuheben, drücken Sie die Taste erneut.
⑦ [OUTPUT]-Schalter
Seite 6

⑧ [INPUT]-Schalter
 Seite 6
⑫
1 5 REF LVL
DIMMER
2 6 SOUND
3 METER 7 MUTE
4 PEAK/VU 8
ON
1 2 3 4 5 6 7 8
Dante IN
⑬ [POWER]-Schalter
⑭ [AC IN]-Anschluss
Dient zum Verbinden mit einer Netzsteckdose mittels des
mitgelieferten Netzkabels.
Ein geerdeter Stecker hat einen dritten Erdungsstift. Der dritte
Stift dient Ihrer Sicherheit.
Falls der mitgelieferte Stecker nicht in Ihre
Wechselstromsteckdose passt, lassen Sie sie von einem
Elektrofachbetrieb austauschen.
Verwenden Sie nur das mitgelieferte Netzkabel.
⑧
⑬ ⑭
ON
OFF
POWER AC IN
3
