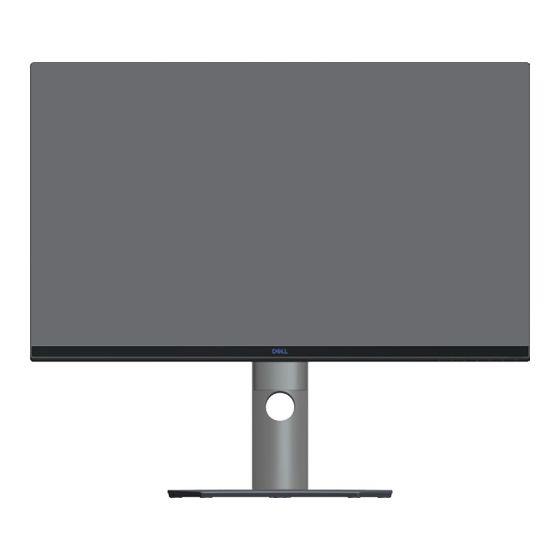

Dell S3220DGF
Guide de l'utilisateur
Modèle de moniteur : S3220DGF
Modèle réglementaire : S3220DGFc

Publicité

Table des Matières
loading

Manuels Connexes pour Dell S3220DGF

Sommaire des Matières pour Dell S3220DGF

  • Page 1 Dell S3220DGF Guide de l’utilisateur Modèle de moniteur : S3220DGF Modèle réglementaire : S3220DGFc...
  • Page 2 Copyright © 2019 Dell Inc. ou ses filiales. Tous droits réservés. Dell, EMC et les autres marques commerciales sont des marques commerciales de Dell Inc. ou de ses filiales. Les autres marques commerciales peuvent être des marques commerciales de leurs propriétaires respectifs.

  • Page 3: Table Des Matières

    Table des matières À propos de votre moniteur ....6 Contenu de l'emballage ....6 Caractéristiques du produit .
  • Page 4 Si vous avez un ordinateur de bureau Dell ou un ordinateur portable Dell avec accès à Internet ....46 Si vous n'avez pas un ordinateur de bureau, un ordinateur portable ou une carte graphique Dell .
  • Page 5 ... . 55 Contacter Dell ..... . . 56...

  • Page 6: À Propos De Votre Moniteur

    Contenu de l'emballage Votre moniteur est livré avec les éléments indiqués ci-dessous. Assurez-vous d’avoir reçu tous les éléments et consultez Contacter Dell pour plus d'informations si un élément est manquant. REMARQUE : Certains éléments sont en option et peuvent ne pas être fournis avec votre moniteur.
  • Page 7 Câble HDMI 2.0 Câble DP 1.2 Câble USB 3.0 montant (pour activer les ports USB du moniteur) ∞ Guide d’installation rapide ∞ Informations règlementaires et de sécurité À propos de votre moniteur │...

  • Page 8: Caractéristiques Du Produit

    Caractéristiques du produit Le moniteur Dell S3220DGF dispose d'un écran à cristaux liquides (LCD) antistatique à matrice active, de transistors à couches minces (TFT) et d'un rétroéclairage DEL. Les fonctions du moniteur sont les suivantes : ∞ Zone d'affichage visible de 80,01 cm (31,5 pouces) (mesurée en diagonale).

  • Page 9: Identifier Les Pièces Et Les Commandes

    Identifier les pièces et les commandes Vue de devant Boutons de commande Description Utilisation Boutons de fonction Utilisez les boutons de fonction pour ajuster les éléments dans le menu OSD. (Pour plus d'informations, voir Utilisation des boutons de commande) Bouton Marche/Arrêt Utilisez le bouton d'alimentation pour allumer et éteindre le moniteur.

  • Page 10: Vue De Derrière

    Liste les certifications réglementaires. compris le numéro de série par Consultez cette étiquette si vous devez codes à barres et l'étiquette de contacter Dell pour obtenir un support service) technique. L'Étiquette de service est un identifiant alphanumérique unique qui permet aux techniciens de service Dell d'identifier les composants matériels...

  • Page 11: Vue Latérale

    Vue latérale Vue de dessous Vue de derrière sans le socle du moniteur Nom Description Utilisation Connecteur Pour brancher le câble d'alimentation (fourni avec votre d'alimentation moniteur). Fente de Fixez votre moniteur avec un verrou de sécurité (vendu verrouillage de séparément) pour empêcher les mouvements non sécurité...
  • Page 12 Port USB 3.0 Branchez le câble USB de ce port vers votre ordinateur ascendant pour activer les ports USB sur votre moniteur. Ports USB 3.0 Pour raccorder vos périphériques USB tels que des descendants dispositifs de stockage et des imprimantes. REMARQUE : Pour utiliser ce port, vous devez connecter le câble USB en amont (fourni avec votre moniteur) au moniteur et à...

  • Page 13: Spécifications Du Moniteur

    Spécifications du moniteur Modèle S3220DGF Type d'écran Matrice active - LCD TFT Type de panneau Alignement vertical Image visible Diagonale 800,1 mm (31,5 po.) Horizontale, zone active 697,3 mm (27,5 po.) Verticale, zone active 392,3 mm (15,4 po.) Zone 273550,8 mm (423,5 po.
  • Page 14 Support réglable en hauteur 150 mm Inclinaison -5° à 21° Rotation -30° à 30° Pivot Compatibilité Dell display Easy Arrange et autres fonctions clés manager Sécurité Fente de verrouillage de sécurité (câble de verrouillage vendu séparément) │ À propos de votre moniteur...

  • Page 15: Spécifications De La Résolution

    Spécifications de la résolution Modèle S3220DGF Limites de balayage 30 kHz à 250 kHz horizontal Limites de balayage 48 Hz à 144 Hz (HDMI) vertical 48 Hz à 165 Hz (DP) 48 Hz à 164 Hz (DP FreeSync) Résolution optimale 2560 x 1440 à...

  • Page 16: Modes D'affichage Prédéfinis

    Modes d'affichage prédéfinis Modes d'affichage HDMI Polarité de Fréquence Fréquence Horloge synchronisation Mode d'affichage horizontale verticale de pixels (Horizontale/ (kHz) (Hz) (MHz) Verticale) VESA, 720 x 400 31,5 70,1 28,3 VESA, 640 x 480 31,5 59,9 25,2 VESA, 640 x 480 37,5 75,0 31,5...

  • Page 17: Fréquence Fréquence Horloge Mode D'affichage Horizontale Verticale De Pixels (Khz)

    Modes d'affichage DP Polarité de Fréquence Fréquence Horloge synchronisation Mode d'affichage horizontale verticale de pixels (Horizontale/ (kHz) (Hz) (MHz) Verticale) VESA, 720 x 400 31,5 70,1 28,3 VESA, 640 x 480 31,5 59,9 25,2 VESA, 640 x 480 37,5 75,0 31,5 VESA, 800 x 600 37,9...

  • Page 18: Spécifications Électriques

    Spécifications électriques Modèle S3220DGF Signaux d'entrée vidéo HDMI 2.0 (HDCP), 600 mV pour chaque ligne différentielle, impédance d’entrée de 100 ohms par paire différentielle DP 1.2, 600 mV pour chaque ligne différentielle, impédance d’entrée de 100 ohms par paire différentielle DP 1.4, 600 mV pour chaque ligne différentielle,...

  • Page 19: Caractéristiques Physiques

    Caractéristiques physiques Modèle S3220DGF Type du câble de signal ∞ Numérique : HDMI, 19 broches ∞ Numérique : DP, 20 broches ∞ Bus universel en série (USB) : USB, 9 broches Dimensions (avec le socle) Hauteur (ouvert) 618,2 mm (24,34 po.) Hauteur (fermé)

  • Page 20: Caractéristiques Environnementales

    Caractéristiques environnementales Modèle S3220DGF Normes de conformité ∞ Moniteur certifié ENERGY STAR ∞ Conforme RoHS ∞ Moniteur sans BFR/PVC (hors câbles externes) ∞ Verre sans arsenic et sans mercure pour le panneau uniquement ∞ Jauge d'énergie qui indique le niveau d’énergie utilisé par le moniteur en temps réel.

  • Page 21: Modes Gestion Alimentation

    Modes gestion alimentation Si vous disposez d'une carte vidéo compatible VESA DPM ou d'un logiciel installé sur votre PC, le moniteur va automatiquement réduire sa consommation électrique lorsqu'il n'est pas utilisé. On parle alors de Mode d'économie d'énergie*. Si l’ordinateur détecte une entrée depuis le clavier, la souris ou d’autres périphériques, le moniteur se "réveillera"...
  • Page 22 REMARQUE : : Consommation électrique en Mode MARCHE telle que définie dans Energy Star version 8.0. TEC : Consommation d’énergie totale en kWh telle que définie dans Energy Star version 8.0. │ À propos de votre moniteur...

  • Page 23: Capacité Plug And Play

    à voir mais cela n'affecte pas la qualité ou l'utilisation de l'affichage. Pour plus d'informations sur la Politique de la qualité et des pixels des moniteurs Dell, visitez le site d'assistance de Dell : www.dell.com/support/monitors.

  • Page 24: Installation Du Moniteur

    Installation du moniteur Connexion du socle REMARQUE : Le socle est détaché lorsque le moniteur est livré depuis l'usine. REMARQUE : La procédure suivante est applicable pour le socle fourni avec votre moniteur. Si vous raccordez un socle tiers, consultez la documentation fournie avec le socle.
  • Page 25 6. Placez le moniteur à la verticale. Installation du moniteur │...

  • Page 26: Connecter Votre Moniteur

    Connecter votre moniteur MISE EN GARDE : Avant de commencer quelque procédure que ce soit de cette section, suivez les Instructions de sécurité. REMARQUE : Ne branchez pas tous les câbles de l'ordinateur en même temps. Il est recommandé de faire passer les câbles à travers l'emplacement de gestion des câbles avant de les brancher sur le moniteur.

  • Page 27: Organisation Des Câbles

    3. Branchez les cordons d’alimentation de votre ordinateur et du moniteur sur une prise de courant murale. Organisation des câbles Utilisez la fente de gestion des câbles pour acheminer les câbles connectés à votre moniteur. Installation du moniteur │...

  • Page 28: Retirer Le Socle

    Retirer le socle REMARQUE : Pour éviter de rayer l'écran lorsque vous enlevez le socle, assurez-vous que le moniteur est posé sur une surface propre et douce. REMARQUE : La procédure suivante est applicable uniquement pour le socle fourni avec votre moniteur. Si vous raccordez un socle tiers, consultez la documentation fournie avec le socle.

  • Page 29: Montage Mural (Optionnel)

    Montage mural (optionnel) (Dimension des vis : M4 x 10 mm). Référez-vous à la documentation fournie avec le kit de montage mural compatible VESA. 1. Placez le moniteur sur un chiffon doux ou un coussin près du bord d'un bureau. 2. Enlevez le socle. Voir Retirer le socle pour plus d'informations.

  • Page 30: Fonctionnement Du Moniteur

    Fonctionnement du moniteur Allumer le moniteur Appuyez sur le bouton pour allumer le moniteur. Utilisation des boutons de commande Utilisez les boutons de commande sur le bord inférieur du moniteur pour régler l'image affichée. │ Fonctionnement du moniteur...

  • Page 31: Boutons De Commande

    Boutons de commande Le tableau suivant décrit les boutons de commande : Boutons de commande Description Utilisez ce bouton pour choisir à partir d'une liste de modes préréglés. Touche raccourci/Modes de préréglage Utilisez ce bouton pour ajuster le mode de réglage Jeux.

  • Page 32: Contrôles Osd

    Contrôles OSD Utilisez les boutons dans la partie inférieure du moniteur pour ajuster les réglages de l'image. 1 2 3 4 Boutons de commande Description Utilisez le bouton Haut pour augmenter les valeurs ou vous déplacer vers le haut dans un Haut menu.

  • Page 33: Utilisation Du Menu Osd (Affichage À L'écran)

    OSD ou lorsque vous patientez le temps que le menu OSD se ferme automatiquement. 1. Appuyez sur le bouton pour ouvrir le menu OSD principal. Menu principal pour l'entrée HDMI Dell 32 Gaming Monitor Jeux Luminosité/Contraste Source entrée Affichage...
  • Page 34 Icône Menu et Sous- Description menus Jeux Utilisez Jeux pour ajuster le mode de réglage Jeux. Dell 32 Gaming Monitor Modes de préréglage Standard Jeux Luminosité/Contraste Mode amélioration jeu Eteint Source entrée FreeSync Allumé Affichage Temps de réponse Rapide Audio Stabilisateur foncé...
  • Page 35 Mode Passe le Mode amélioration jeu sur Eteint, Minuterie, Fréq. images amélioration jeu ou Alignement affichage. Dell 32 Gaming Monitor Modes de préréglage Jeux Luminosité/Contraste Mode amélioration jeu Eteint Source entrée FreeSync Minuterie Affichage Temps de réponse Fréq. images Audio Stabilisateur foncé...
  • Page 36 RTS, RPG, SPORTS. Réinitialiser le Réinitialise les paramètres par défaut de jeu. Luminosité/ Utilisez ce menu pour modifier les niveaux de luminosité ou de Contraste contraste de l'écran. Dell 32 Gaming Monitor Jeux Luminosité/Contraste Source entrée Affichage Audio Menu Personnaliser...
  • Page 37 Source entrée Utilisez le menu source entrée pour choisir entre les différents signaux vidéo qui sont connectés à votre moniteur. Dell 32 Gaming Monitor Jeux HDMI 1 Luminosité/Contraste Source entrée HDMI 2 Affichage Sélection auto Audio Réinit. source entrée Menu...
  • Page 38 Affichage Utilisez le menu Affichage pour ajuster l'image. Dell 32 Gaming Monitor Large 16:9 Jeux Proportions Luminosité/Contraste Format entrée couleurs Source entrée Finesse Affichage Smart HDR Bureau Audio Réinit. affichage Menu Personnaliser Divers S3220DGF Proportions Ajuste le format de l’image sur Large 16:9, Redimens. Auto ou 4:3.
  • Page 39 ∞ Display HDR (Affichage HDR) : Réglage Smart HDR pour l'utilisation de l'écran. ∞ Eteint : Désactive la fonction Smart HDR. Réinit. affichage Sélectionnez cette option pour restaurer les réglages d’affichage par défaut. Audio Dell 32 Gaming Monitor Jeux Volume Luminosité/Contraste Réinit. audio Source entrée Affichage...
  • Page 40 Menu Sélectionnez cette option pour ajuster les réglages de l’OSD, tels que la langue du menu OSD, la durée d'affichage du menu sur l'écran, et ainsi de suite. Dell 32 Gaming Monitor Jeux Français Langue Luminosité/Contraste Transparence Source entrée Minuterie 20 s Affichage...
  • Page 41 1, Touche raccourci 2, Touche raccourci 3, Touche raccourci 4, LED bouton d'alimentation, USB ou Perso réinitialis, Modes de préréglage ou Volume et la définir en tant que touche raccourci. Dell 32 Gaming Monitor Modes de préréglage Jeux Touche raccourci 1 Luminosité/Contraste...
  • Page 42 Divers Dell 32 Gaming Monitor Jeux Infos D’affichage Luminosité/Contraste DDC/CI Source entrée Condtionnement LCD Eteint Affichage Firmware 33C104 Audio G9DN4W2 Étiquette de service Menu Réinit. autres Personnaliser Réinitialisation ENERGY STAR ® Divers S3220DGF Infos D’affichage Appuyez pour afficher les informations sur l'affichage.
  • Page 43 Aide à réduire les cas mineurs de rétention d’image. Selon le degré de rétention d’image, le programme peut prendre du temps à se mettre en opération. Pour commencer le condtionnement LCD, sélectionnez Désactivé. Dell 32 Gaming Monitor Jeux Infos D’affichage Luminosité/Contraste DDC/CI Allumé...

  • Page 44: Messages D'avertissement De L'osd

    Messages d'avertissement de l'OSD Vous verrez le message suivant avant que la fonction DDC/CI ne soit désactivée : Dell 32 Gaming Monitor La fonction de réglage des paramètres d'affichage via des applications PC sera désactivée. Souhaitez-vous désactiver la fonction DDC/CI ? S3220DGF Quand le moniteur entre en Power Save Mode (mode d’économie d’énergie),...

  • Page 45: Utilisation Du Menu Osd

    Si le câble DP n’est pas branché, une boîte de dialogue flottante, indiquée ci- dessous, apparaît. Le moniteur entrera en Mode d'économie d'énergie après 4 minutes s'il reste inutilisé. Dell 32 Gaming Monitor Pas de Câble DP L'a chage passe alors en mode économie d'énergie dans les 4 minutes.

  • Page 46: Installation De Votre Moniteur

    • Allez sur le site de support de votre carte et téléchargez les derniers pilotes graphiques. Si vous avez un ordinateur de bureau Dell ou un ordinateur portable Dell avec accès à Internet • Allez sur le site www.dell.com/support, saisissez l'Étiquette de service, et téléchargez le dernier pilote pour votre carte graphique.

  • Page 47: Si Vous N'avez Pas Un Ordinateur De Bureau, Un Ordinateur Portable Ou Une Carte Graphique Dell

    Si vous n'avez pas un ordinateur de bureau, un ordinateur portable ou une carte graphique Dell Dans Windows 7, Windows 8, Windows 8.1 et Windows 10 : 1. Pour Windows 8 et Windows 8.1 uniquement, sélectionnez Bureau pour passer au bureau standard.

  • Page 48: Utiliser Les Fonctions D'inclinaison, De Rotation Et D'extension Verticale

    Utiliser les fonctions d'inclinaison, de rotation et d'extension verticale REMARQUE : Ces valeurs s'appliquent au support qui a été livré avec votre moniteur uniquement. Pour une installation avec un autre socle, consultez la documentation fournie avec le socle. Inclinaison, Pivotement Avec l'ensemble du socle connecté...

  • Page 49: Guide De Dépannage

    Si le moniteur fonctionne correctement, il détecte qu'il n'y a pas de signal et un des messages suivants s'affiche. En mode de test automatique, le témoin d'alimentation DEL reste en blanc. Dell 32 Gaming Monitor Pas de Câble HDMI 1 L'a chage passe alors en mode économie d'énergie dans les 4 minutes.

  • Page 50: Diagnostiques Intégrés

    Diagnostiques intégrés Votre moniteur a un outil de diagnostic intégré qui vous aide à déterminer si l’anomalie d’écran que vous avez est un problème inhérent à votre moniteur ou à vos ordinateur et carte graphique. REMARQUE : Vous pouvez effectuer le diagnostic intégré quand le câble vidéo est débranché...

  • Page 51: Problèmes Courants

    Problèmes courants Le tableau suivant contient des informations générales sur les problèmes les plus courants avec le moniteur et des solutions : Symptômes Solutions possibles courants Pas de vidéo / ∞ Vérifiez l'intégrité de la connexion du câble vidéo entre Voyant DEL l'ordinateur et le moniteur et qu'elle est correctement d'alimentation éteint...
  • Page 52 ∞ Les pixels qui sont éteints d'une manière permanente sont un défaut naturel de la technologie LCD. ∞ Pour plus d'informations sur la Politique de la qualité et des pixels des moniteurs Dell, visitez le site de support de Dell : www.dell.com/support/monitors. Pixels allumés en ∞...
  • Page 53 Problèmes ∞ Vérifiez que la connexion du câble vidéo entre l'ordinateur intermittents et le moniteur est correctement faite. ∞ Réinitialisez le moniteur pour restaurer les Réglages d'usine (Réinitialisation). ∞ Utilisez la fonction de test automatique du moniteur pour déterminer si le problème intermittent se produit dans le mode de test automatique.

  • Page 54: Problèmes Spécifiques Au Produit

    Problèmes spécifiques au produit Symptômes Solutions possibles spécifiques L'image de l'écran ∞ Vérifiez le réglage de Proportions dans l'OSD Affichage est trop petite d'affichage. ∞ Réinitialisez le moniteur pour restaurer les Réglages d'usine (Réinitialisation). Impossible de régler ∞ Éteignez le moniteur, débranchez le cordon d'alimentation le moniteur avec puis rebranchez-le et rallumez le moniteur.

  • Page 55: Annexe

    Pour l'avis de la FCC et d'autres informations réglementaires, consultez le site Web de conformité réglementaire sur www.dell.com/regulatory_compliance. Veuillez suivre ces instructions de sécurité pour de meilleures performances et prolonger la durée de vie de votre moniteur : 1.

  • Page 56: Contacter Dell

    Dell. Dell offre plusieurs options de services et d’assistance téléphonique et en ligne. Leur disponibilité est différente suivant les pays et les produits, et certains services peuvent ne pas vous être offerts dans votre région.
