24. VÉRIFICATION DES PARAMÈTRES DE COMBUSTION
Pour que les techniciens chauffagistes puissent mesurer le rendement de la combustion et s'assurer que les produits de
combustion ne constituent pas un risque pour la santé, un trou devra être percé dans le conduit d'évacuation des gaz à une
distance égale à deux fois le diamètre du conduit. A travers ce trou, il sera possible de mesurer les paramètres suivants :
• température des produits de combustion
• concentration d'oxygène (O
• concentration d'oxyde de carbone (CO)
La température de l'air comburant doit être mesurée à proximité du point d'entrée de l'air dans la chaudière.
Le trou, qui sera percé par le responsable de l'installation à l'occasion de la première mise en service, devra être rebouché
pour garantir l'étanchéité du conduit d'évacuation des produits de combustion pendant le fonctionnement normal.
N.B.:
pour le réglage de la puissance nominale, voir le paragraphe 18 (B1)

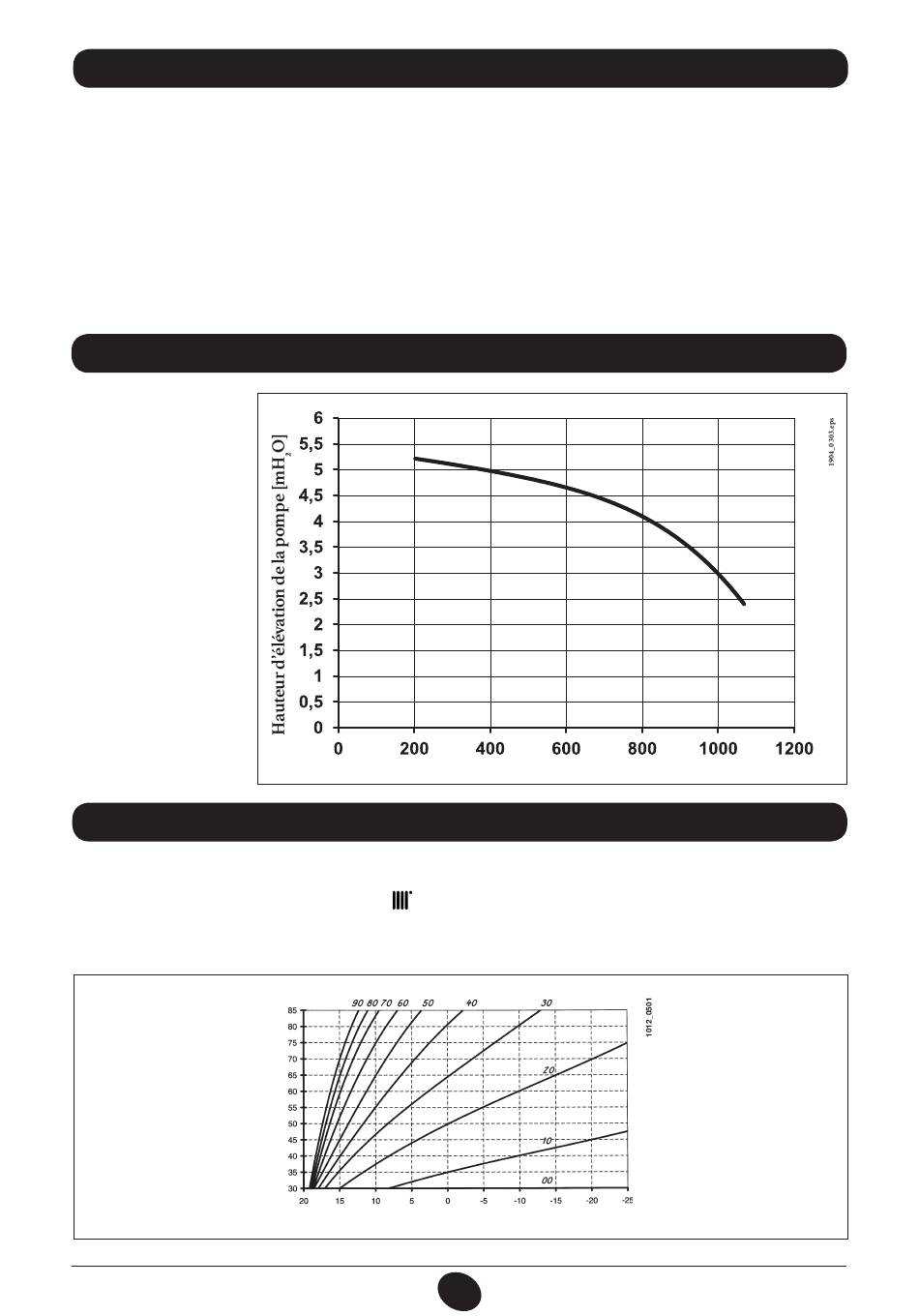

25. DÉBIT ET HAUTEUR D'ÉLÉVATION DE LA POMPE
La pompe utilisée est du
type à grande hauteur ma-
nométrique et convient pour
la plupart des installations
de chauffage monotube ou
bitube.
Le degazeur incorporé dans
le corps de la pompe per-
met une purge rapide de
l'installation de chauffage.
26. RACCORDEMENT DE LA SONDE EXTÉRIEURE
Le faisceau de câbles raccordé à la carte de contrôle comprend deux câbles ROUGES munis de cosses faston. Raccorder
la sonde extérieure à ces deux câbles.
Après la connexion de la sonde, les touches
NOTE : Pour une habitation ayant une isolation moyenne et équipée d'un système de chauffage à radiateurs nous con-
seillons de régler la courbe climatique "kt" à une valeur de "25".
courbe "kt"
INSTRUCTIONS DESTINÉES À L'INSTALLATEUR
) ou de dioxyde de carbone (CO
2
Graphique 1
+/-
permettent de modifier la courbe « kt » (Graphique 2).
TM
TM = Plage des températures de sortie
Te = Température extérieure
)
2
DÉBIT DE LA POMPE [l/h]
Te
19
Graphique 2
7732243 - fr
