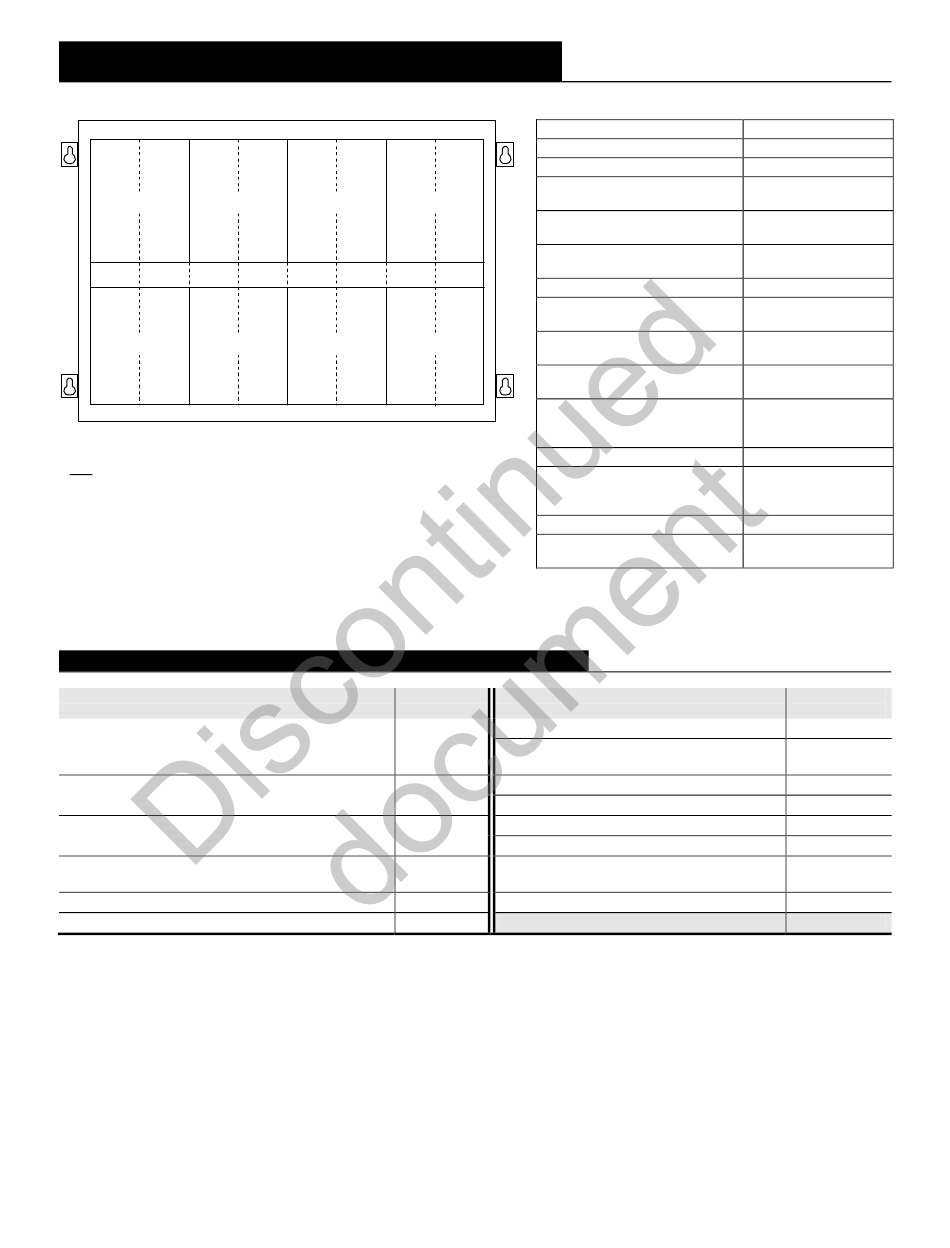

Référence de chargement de module de baie d'expansion
(emplacements exacts fournis avec le produit expédié)
Fente 1 Fente 2 Fente 3
Bloc A Bloc C
Bloc B Bloc D
Châssis de la baie d'extension
Définitions des tailles :
1 bloc = 102 mm L x 144 mm H (4 po x 5,65 po); (souvent appelés modules 4 x 5)
Prise = carte-mère avec carte-fille de 51 mm H x 203 mm L (2 po x 8 po)
Référence de fiche de données supplémentaire pour 4100ES
Objet
NDU 4100ES pour applications adressables
conventionnelles (non adressables)
4100ES avec sources d'alimentation EPS, modules
de panneaux de base et accessoires
Centre de commande InfoAlarm pour panneaux
4100ES avec alimentation EPS
Transpondeurs MINIPLEX avec sources
d'alimentation EPS
Enceintes 4100ES
Modules à DEL/commutateur
Fente 4 Fente 5 Fente 6 Fente 7
Bloc E Bloc G
Bloc F Bloc H
Fiche de
données
S4100-0036
S4100-0100
S4100-0101
S4100-0103
S4100-0037
S4100-0032
Description
Fente 8
Module de bornier
Pont physique de catégorie B
Pont physique de catégorie X
Source d'alimentation de
système, distante ou EPS
Alimentation d'expansion
Modules de contrôleur audio
Amplificateurs Flex-35,
2 maximum par baie*
Amplificateurs Flex-50,
2 maximum par baie*
Amplificateurs de 100 W,
1 maximum par baie
Amplificateurs de secours de
100 W, 1 max par baie avec
amplificateur principal
Module téléphonique principal
Module de microphone principal
(ne pas monter à côté d'un
téléphone)
Module téléphonique
Modules à DEL/commutateur de
l'opérateur
* REMARQUE : lorsque des amplificateurs Flex doubles sont
montés sur une baie d'expansion, des règles de
montage spéciales s'appliquent.
Objet
Modules audio/téléphoniques 4100ES
Interface Internet de panneau de commande
SafeLINC
Annonciateurs distants
Chargeur de batterie distant
Modems à fibre optique
Service TrueInsight distant
Poste de travail TrueSite
Module d'interface d'horloge principale
9
Montage
1 bloc
1 prise de 51mm (2 po)
2 prises de 102 mm
(4 po)
Blocs E, F, G et H
UNIQUEMENT
Blocs G et H
UNIQUEMENT
Blocs A et B
Blocs E et F; C et D; ou
A et B
Blocs E et F ou C et D
Blocs E, F, G et H
Blocs A, B, C et D
Blocs A et B
Deux blocs verticaux,
n'importe quel
emplacement
1 bloc
1 prise
Fiche de
données
S4100-0034
S4100-0062
S4100-0038
S4081-0002
S4100-0043
S4100-0063
S4190-0016
S4100-0033
S4100-0102-9 1/2016
