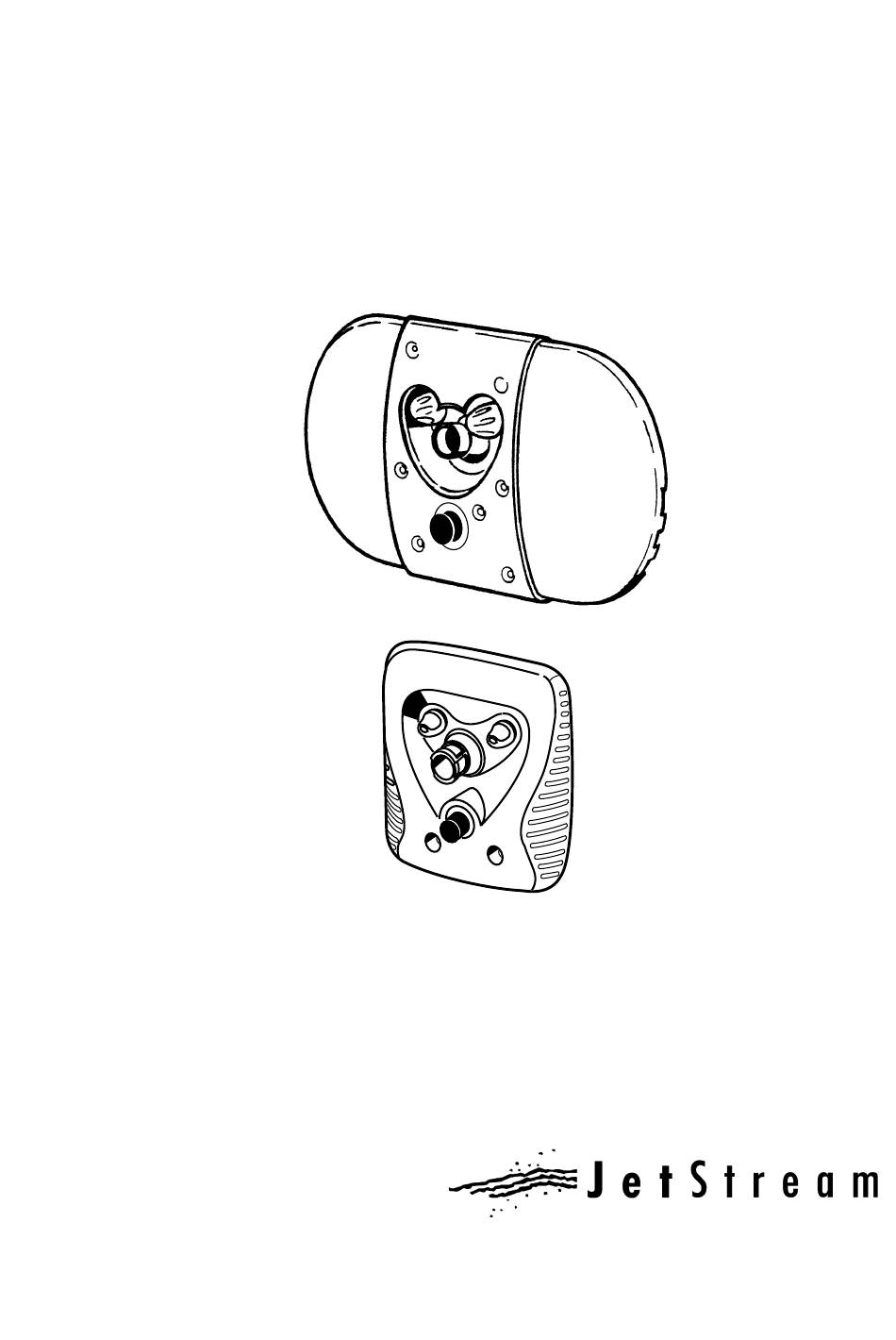

INSTRUCTIONS DE MONTAGE
ET
MODE D'EMPLOI
BAMBO
JUNO
1

Publicité

Table des Matières
loading

Manuels Connexes pour JETStream BAMBO

Sommaire des Matières pour JETStream BAMBO

  • Page 1 INSTRUCTIONS DE MONTAGE MODE D’EMPLOI BAMBO JUNO...

  • Page 2: Table Des Matières

    4.5 Prise d’air .............................. 12 4.6 Massage ..............................13 4.7 Nage à contre-courant ........................... 13 4.8 Hivernage .............................. 13 SERVICE ............................... 14 5.1 Remplacement des lampes d’éclairage (BAMBO avec lumière) ............14 MONTAGE DES POIGNÉES ......................... 15 A L’ATTENTION DE L’ÉLECTRICIEN ..................... 16 -23...

  • Page 3: Instructions De Sécurité

    1.3 Sources de danger Attention ! L’installation JETSTREAM peut, selon le type d’appareil, injecter par sa buse éjectrice jusqu’à 1200 litre d’eau à la minute dans le bassin. L’utilisation de cette pleine puissance pour un massage peut conduire à des blessu- res au niveau de la musculature, du tissu conjonctif ainsi qu’à...

  • Page 4: Responsabilité Produit

    ATTENTION! Information importante! NOUVEAU dans la gamme: BAMBO sans lumière et JUNO Cette notice est aussi valable pour la version BAMBO sans lumière et pour JUNO. Ne tenez pas compte de toutes les indications (dessins, dimensions, etc.) qui se réfèrent aux boîtiers des lampes ou aux lampes.

  • Page 5: Montage De La Pièce À Sceller

    MONTAGE DE LA PIÈCE À SCELLER DANS LE COFFRAGE • Montage (fig. 1) Positionner la pièce à sceller dans le coffrage de telle manière que l’étiquette rouge „haut“ (Oben) se trouve en haut. Vu de l’intérieur du bassin,le tuyau de refoulement se trouve alors sur l’axe vertical au-dessus du centre du boîtier, le tuyau d’aspiration se trouve en bas à...
  • Page 6 • plan de carrelage (fig. 2) Découper les carreaux situés à gauche et à droite des boitiers des lampes d’éclairage en demi-cercle. Ne recouvrir en aucun cas le cercle de trous taraudés avec le carrelage. Carreler au minimum jusqu’au bord extérieur du boîtier des lampes, au maximum jusqu’au bord intérieur (cercle de trous taraudés).
  • Page 7 Montage de la pièce à sceller dans piscines d’ acier, d’ aluminium et de revêtement Polyester tuyau d' aspiration d' air pour la prise d' air à la périphérie du bassin à 5 - 10 cm au dessus du niveau de l' eau niveau d' eau niveau d' eau 10,5 - 25,5...

  • Page 8: Personnes Autorisées

    à l’aide des vis à tête bombée M 5x6 (3a). Fixez alors le cache (33) au moyen des rivets en matière plastique (34) (BAMBO seulement). Apposez ensuite les boutons de réglage (1). Montage du tuyau d’aspiration, du tuyau de refoulement et de la pompe Chanvrer les vannes à...
  • Page 9 BAMBO JUNO Montage du tuyau d’aspiration d’air (fig.1) Equiper l’extrêmité du tuyau d’aspiration d’air de la soupape de retenue. Cheviller le support (19) à la paroi de telle manière que le bord supérieure de la soupape (18) se trouve au moins à 5 cm au-dessus du niveau max. de l’eau de bassin.
  • Page 10 BAMBO / JUNO Montage dans piscines béton avec goulotte débordement BAMBO JUNO dimensions en cm...
  • Page 11 BAMBO / JUNO Montage dans piscines béton BAMBO JUNO dimensions en cm...

  • Page 12: Manipulation/ Informations Destinées À L'utilisateur

    Vous pouvez réduire la puissance du jet en tournant à la droite le bouton de reglage (3). 4.5 Production de bulles d’air Un dispositif spécial adapté au JETSTREAM produit les bulles d’air. Ceci enrichit l’eau en oxygène. En tournant le bouton (4) de réglage de débit d’air on diminue la quantité d’air entrainé.

  • Page 13: Massage

    4.8 Hivernage Si le JETSTREAM risque les effets du gel, il est conseillé de descendre le niveau d’eau de la piscine juste en dessous l’aspiration. Ouvrez les deux vannes et enlevez l’écrou de vidange à la partie basse de la pompe.

  • Page 14: Service

    Toute opération préjudiciable à la sécurité de l’appareil doit être évitée. Utiliser uniquement les pièces de rechange d’origine distribuées par votre revendeur ou la société uwe. 5.1 Remplacement des lampes d’éclairage (BAMBO avec lumière) Déconnecter l’appareil du secteur ! Retirer les boutons de réglage. Déposer le petit cache en enlevant les rivets. Retirer le grand cache. Dévisser à...
  • Page 15 BAMBO JUNO les poignées de soutien sont les poignées de soutien sont symétrques et peuvent être symétrques et peuvent être interchangées interchangées dimensions en cm dimensions en cm piscines d’...

  • Page 16: L'attention De L'électricien

    Seuls des électriciens spécialisés sont autorisés à effectuer des travaux sur les pompes uwe Jetstream. Les normes en vigueur, les normes DIN VDE et UTE ainsi que les instructions de prévention applicables contre les accidents sont à...
  • Page 17 Plan électrique uwe JETSTREAM Plan électrique uwe JETSTREAM pour EuroJet, BAMBO2 , BAMBO , COCO, (sans lumière) pour EuroJet, BAMBO2 , BAMBO , COCO, (sans lumière) LIBRA 3-5, LIDO, LIDO2, VIVA avec commande pneumatique LIBRA 3-5, LIDO, LIDO2, VIVA avec commande pneumatique...
  • Page 18 SCHEMA DE BRANCHEMENT A REALISER SCHEMA DE BRANCHEMENT A REALISER POMPE 1,7 kW MONOPHASEE 230 VOLTS POMPE 3,2 kW MONOPHASEE 230 VOLTS ALIMENTATION ALIMENTATION Diffférentiel 30mA 0bligatoire Diffférentiel 30mA 0bligatoire TERRE TERRE NEUTRE PHASE NEUTRE PHASE 6 14 A2 6 14 A2 TUBE PNEUMATIQUE TUBE PNEUMATIQUE NEUTRE PHASE...

  • Page 20: Remarques Concernant Le Branchement Des Pompes

    7.2 Remarques concernant le branchement des pompes JETSTREAM BAMBO (modèles avec éclairage) Il en va de votre sécurité ! Effectuez tous les travaux en respectant attentivement les prescriptions DIN VDE 0100 partie 702 et la norme UTE C.15.100. Respectez impérativement les instructions de sécurité et les prescriptions des différentes normes en vigueur.
  • Page 21 Plan électrique uwe JETSTREAM (avec lumière) Triphasé 400 V 5 fils avec commande pneumatique Triphasé 400 V 5 fils avec commande pneumatique avec minuterie pour BAMBO2 LUM, BAMBO LUM, COCO LUX pour BAMBO2 LUM, BAMBO LUM, COCO LUX Terre Differentiel 30mA...
  • Page 22 Plan électrique uwe JETSTREAM (avec lumière) Monophasé 230 V 3 fils avec commande pneumatique pour BAMBO LUM, COCO LUX...
  • Page 23 A L’ATTENTION DE L’ELECTRICIEN Remarques concernant les appareils JETSTREAM BAMBO2, BAMBO, COCO LUX Réglage du relais de surcharge thérmique dans le coffret électrique Il en va de votre sécurité ! Effectuez tous les travaux en respectant attentivement les prescriptions DIN VDE 0100 partie 702 et C 15.100 UTE.
  • Page 24 GmbH Buchstraße 82 · Postfach 2020 D-73510 Schwäbisch Gmünd Tel. (07171) 103 -0 · Fax (07171) 103 -106...
