ConOx
Construction
ConOx
ba75383f05
10/2020
1
Vue d'ensemble
1.1
Construction et fonctionnement
La ConOx est une sonde modulaire pour la mesure de la conductivité, de la
teneur en oxygène et de la température. Elle est constituée de deux compo-
santes de base:
Module de base pour la mesure de la conductivité fonctionnant selon le
principe de mesure à quatre électrodes, avec sonde de mesure de la tem-
pérature intégrée
Module pour la mesure de l'oxygène fonctionnant selon le principe de
mesure galvanique

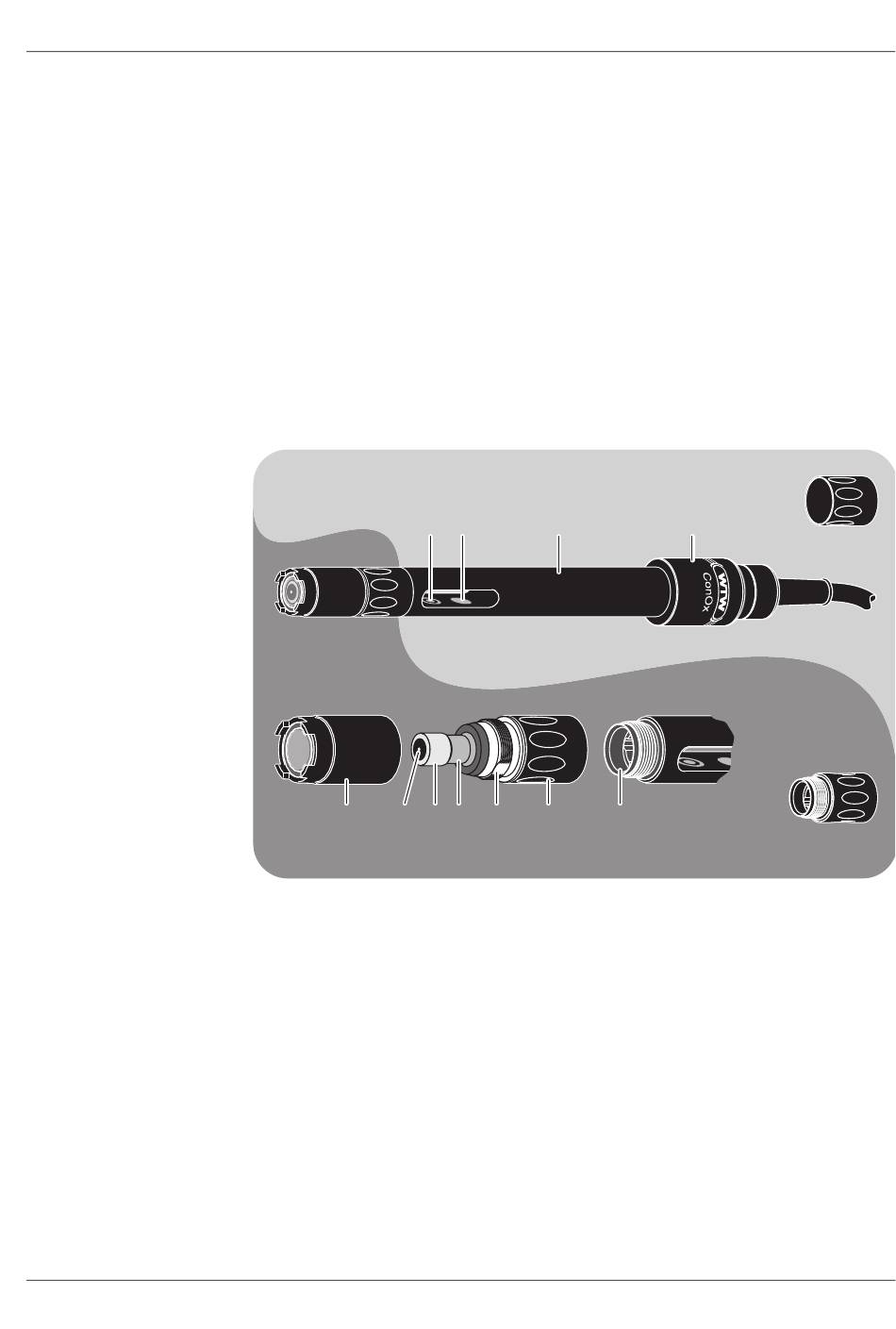

Module de base pour la mesure de la conductivité
1, 2 3
6
7
Module de mesure de l'oxygène
1
Electrode de tension (intérieur, 2)
2
Electrode de courant (anneau, 2)
3
Sonde de mesure de la température dans le boîtier en graphite
4
Corps
5
Tête d'extrémité
6
Tête à membrane WP 90 (remplie de solution d'électrolyte)
7
Electrode de travail or (cathode)
8
Isolateur
9
Contre-électrode plomb (anode)
10 Socle fileté avec surface de désaération
11 Ecrou-raccord
4
8 9
10
11
Vue d'ensemble
5
12
13
14
5
