ProMinent DULCOMETER D1C Mode D'emploi page 22

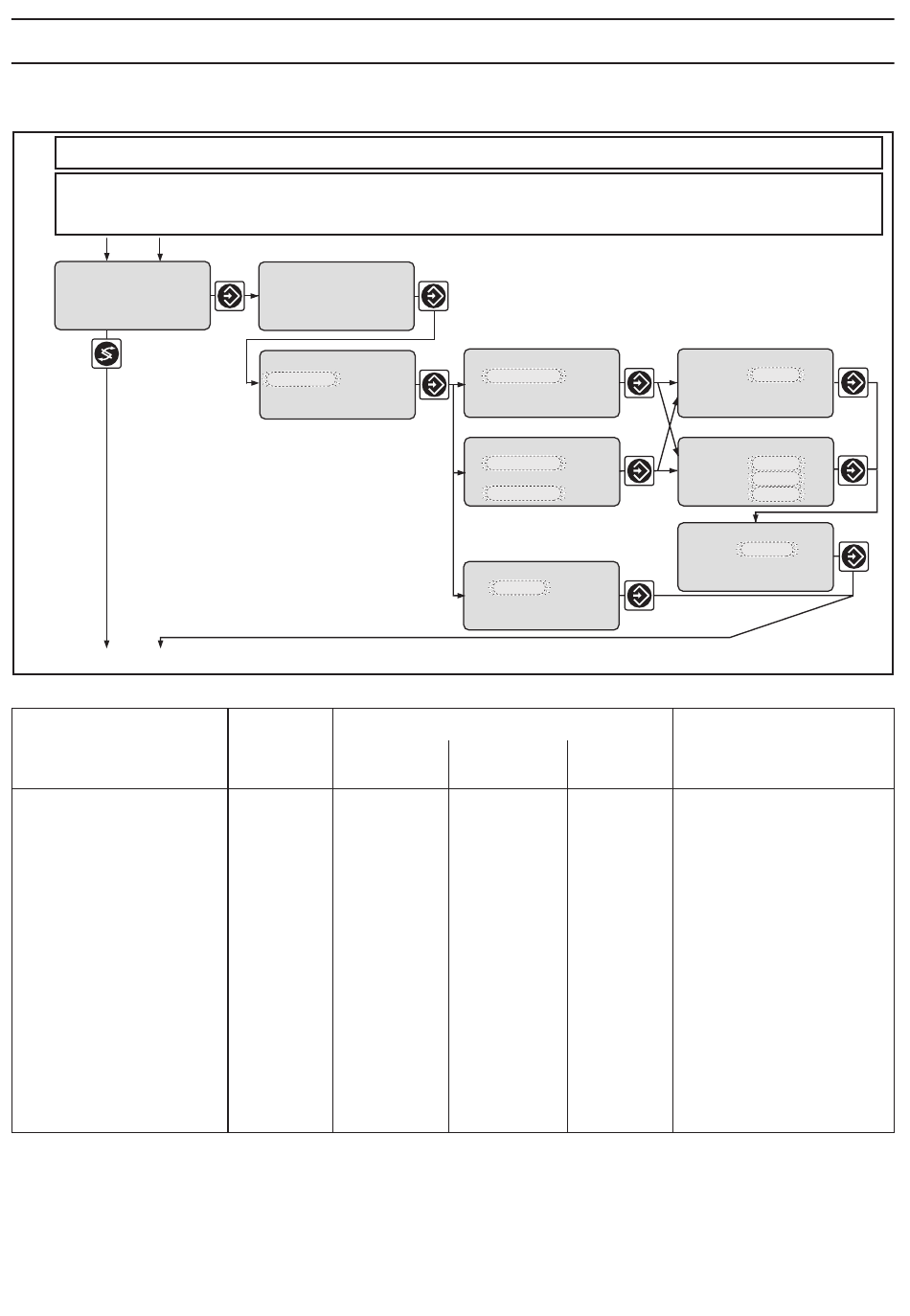

Menu intégral / Description
Régulation
L'accès à tous les menus de paramétrage peut être verrouillé par un code d'accès !
Remarque: La valeur réglante est recalculée toutes les secondes. Se prête unique-
ment aux processus avec constantes de temps supérieures à 30 s !
uniquement avec régulation
régulat.
ajuster ?
Régulation
Consigne
Plage de mesure: 10 ppm
Plage de mesure: 99,99 ppm
Paramètre de régulation xp
Paramètre de régulation Ti
Paramètre de régulation Td
Charge de base additive
Dosage manuel
Abréviations pour les valeurs relevant de la technique de réglage :
x : 100 %/Kp (coefficient réciproque d'action proportionelle)
p
T : Temps de compensation du régulateur I [s]
i
T : Constante de temps du régulateur D [s]
d
22
régulation
valeur réglante:
positive fluorer
négative réd. fl.
régulation
normale
valeur actuelle:
-30 %
Valeurs possibles
Valeur Etendue
initiale de pas
normal normal
avec zone morte
manuel
1,00 ppm 0,01 ppm
10,00 ppm 0,01 ppm
10 % 1 %
arrêt 1 s
arrêt 1 s
0 % 1 %
0 % 1 %
Valeurs positives de la valeur réglante: fluorer réd. fluor
Valeurs négatives de la valeur réglante: deFluor
pour régulation normale
consigne
1.50 ppm
régulation avec zone morte
consigne 2 haut
1.00 ppm
consigne 1 bas
1.00 ppm
pour régulation manuelle
dosage manuel
-15 %
domaine de
commande
Valeur Valeur
inférieure supérieure
0,00 ppm 10,00 ppm
0,00 ppm 99,99 ppm
1 % 500 %
1 s 9999 s
1 s 2500 s
-100 % +100 %
-100 % +100 %
régulation proportionelle
para. régulation
10 %
xp =
régulation PID
para. régulation
10 %
xp =
arrêt
Ti =
Td = arrêt
charge supplém.:
-10 %
domaine réglage
FR-D1C2Fl-026
Remarque
Pour le réglage avec
zone morte, la valeur réglante
n'est pas modifiée pour
des valeurs mesurées au
sein de la zone morte
Pour régulation avec zone
morte 2 consignes requises.
Consigne 2 > consigne 1
xp rapportée au 10,00 ppm
fonction inactivée = 0 s
fonction inactivée = 0 s
