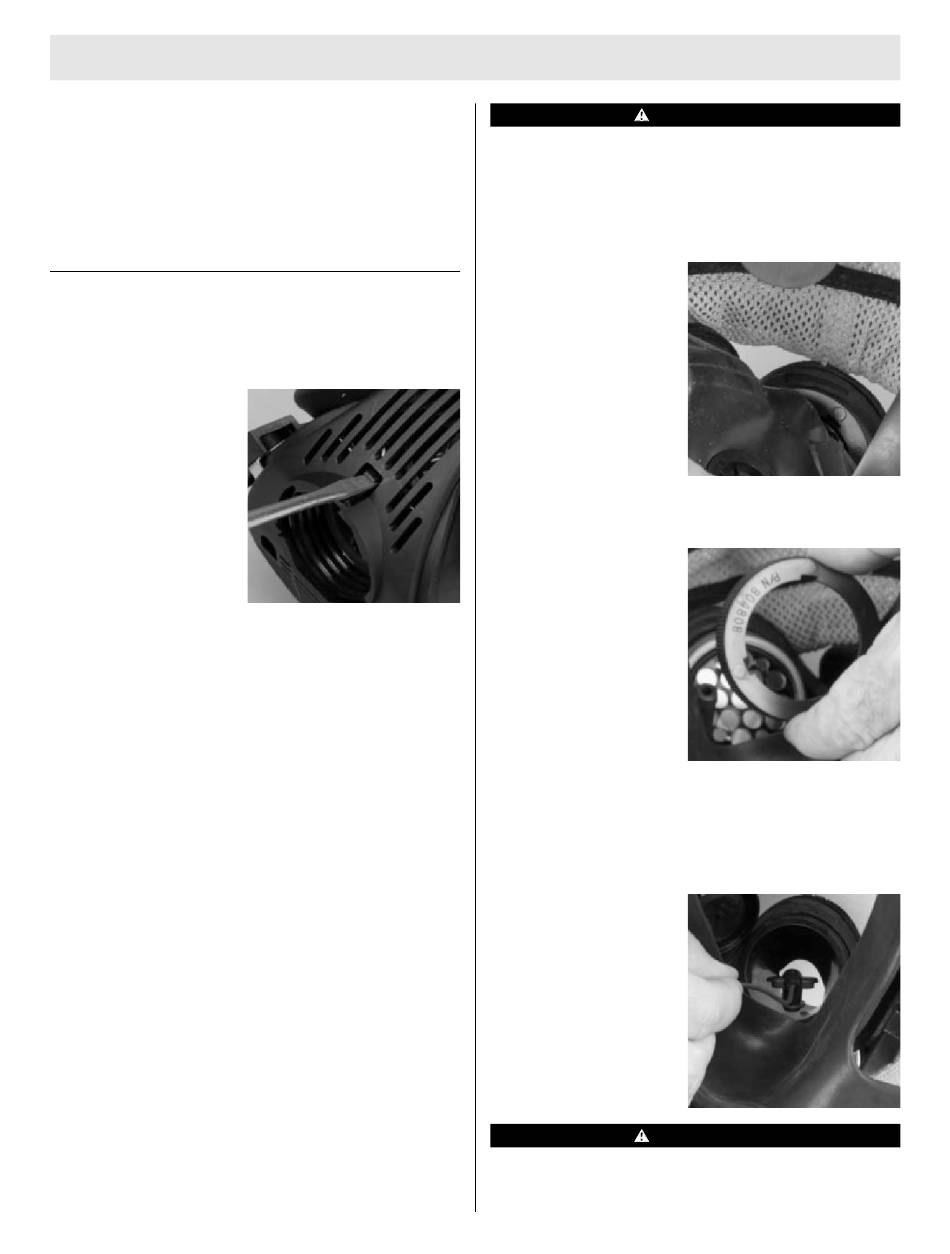

DESCRIPTION / PRÉPARATION À L'UTILISATION
DESCRIPTION
La trousse de support et de système de transmission de la
voix du système de communication ClearCommand est
conçue pour se fixer à la pièce faciale Ultra Elite ou Ultra Elite
XT de MSA afin de permettre de fixer et d'enlever facilement
l'amplificateur/l'interface radio de l'amplificateur Ultra Elite XT,
ou l'amplificateur/l'amplificateur d'interface radio
ClearCommand.
PIÈCE FACIALE ULTRA ELITE
Démontage du couvercle du compartiment des composants
Respirateur de masque avec adaptateur PPC (Pousser pour
connecter)
1. Enlever les deux vis
du couvercle du
compartiment des
composants et la sangle
de cou (le cas échéant).
2. Détacher le couvercle au
niveau du crochet du
couvercle, utiliser un
petit tournevis à lame
plate si nécessaire. Une
fois le crochet relevé,
tirer le couvercle en le
retirant du compartiment. Avec le compartiment des com-
posants légèrement tiré, dévisser et enlever l'adaptateur
PPC (pousser pour connecter).
3. Enlever complètement le couvercle du compartiment des
composants.
Respirateur de masque avec raccord coulissant
1. Enlever les deux vis du couvercle du compartiment des
composants et la sangle de cou (le cas échéant).
2. Soulever le couvercle. Enlever le couvercle en le retirant
du compartiment et en le faisant passer par-dessus
l'adaptateur.
Respirateur de masque
1. Enlever les deux vis et les entretoises du couvercle du
compartiment des composants.
2. Enlever la sangle de cou.
3. Enlever la bague d'arrêt.
4. Soulever le crochet du couvercle situé à l'avant de
l'ouverture de l'ensemble de l'adaptateur. Une fois le
crochet relevé, enlever le couvercle en le retirant du
compartiment. Incliner le couvercle et le faire passer
par-dessus une baïonnette de l'adaptateur à la fois.
Demande
1. Soulever la partie inférieure du couvercle en tirant la
languette.
2. Utiliser un tournevis cruciforme pour enlever les deux vis.
Conserver les vis pour le remontage.
3. Soulever le capuchon de dégagement du couvercle situé
au-dessus de l'ouverture du connecteur fileté.
4. Enlever le couvercle en le tirant hors du compartiment.
MSA 318 (L) Rév. 8 - 10022713
S'assurer de ne pas endommager les pièces internes du
compartiment des composants (clapet d'exhalation, ressort,
bague de retenue ou membrane phonique) lorsque le
couvercle est démonté.
Dépose du diaphragme phonique
1. Enlever l'I-HUD (si installé) de l'intérieur de la pièce faciale.
2. Enlever le demi-masque
(si installé) de l'intérieur
de la pièce faciale.
3. Dévisser et enlever la bague de retenue de la membrane
phonique. Jeter la bague de retenue. Enlever la pince de
retenue du M7 I-HUD (si installé) et la mettre de côté.
4. Enlever avec soin la
membrane phonique.
5. Jeter le diaphragme phonique et le joint.
Installation du microphone dans la pièce faciale
1. Appliquer une fine couche de lubrifiant (Réf. 604070) sur
les deux faces du joint du microphone de transmission de
la voix.
2. Faire passer le fil
et le connecteur du
microphone du système
de transmission de la
voix de l'intérieur de la
pièce faciale à travers le
compartiment des
composants.
Prendre soin de ne pas endommager la fine membrane du
système de transmission de la voix.
6
MISE EN GARDE
MISE EN GARDE
