A. MESIURE DE VOLTAGE AC (écran principal) + FRÉQUENCE (écran secondaire)
Bleu
Jaune
Les plages de voltage AC sont: 100V, 400V et 750V.
La plage de fréquence est: 50Hz-60Hz.
Pour mesurer le voltage AC + Fréquence, connecter le mesureur de la façon suivante:
1.
Insérez la tête d'essai rouge dans le terminal d'entrée L1, L2, L3, et la tête d'essai noir dans le terminal d'entrée COM.
2.
Tournez le bouton sélecteur à VAC pour sélectionner Voltage + Plage de fréquence.
3.
Connectez la tête d'essai rouge (terminal d'entrée L1, L2, L3) au câble noir vif correspondant triphasé. Et la tête d'essai
noir (terminal d'entrée COM) au câble chargé neutre triphasé.
4.
Appuyez SEL pour sélectionner la location de phase, l'écran montrera le symbole de la phase correspondante. L1 signifie
phase première
, L2 signifie phase deuxième
5.
L'écran montre le correspondante voltage RMS réel et la valeur de fréquence de chaque phase.
6.
Appuyez sur MAXMIN, le symbole MAX apparaîtra sur l'écran, le mesureur commencera à enregistrer la valeur maximum
de voltage AC RMS réel.
7.
Appuyez sur MAXMIN à nouveau, le symbole MIN apparaîtra sur l'écran et commencera à enregistrer la valeur minimum
de voltage AC RMS réel.
Appuyez sur MAXMIN à nouveau pour montrer la valeur du courant du voltage ACRMS réel.
8.
L'écran montrera
0L
0L
lorsque le voltage d'entrée doit plus élevé à 750 V rms.
0L
0L
Note: Lorsque la mesure soit complétée, déconnectez la connexion entre les têtes d'essai et le circuit à tester et déconnectez
les têtes des terminaux d'entrée.
B. MESURE DE COURANT AC (écran principal) + VOLTAGE AC (écran secondaire)
Les plages de courant AC sont: 40A, 100A, 400A et 1000A.
Les plages de voltage AC sont: 100V, 400V et 750V.
Pour mesurer le courant AC + voltage AC, connectez le mesureur de la façon suivante:
Notice d'emploi
Rouge
, L3 signifie phase troisième

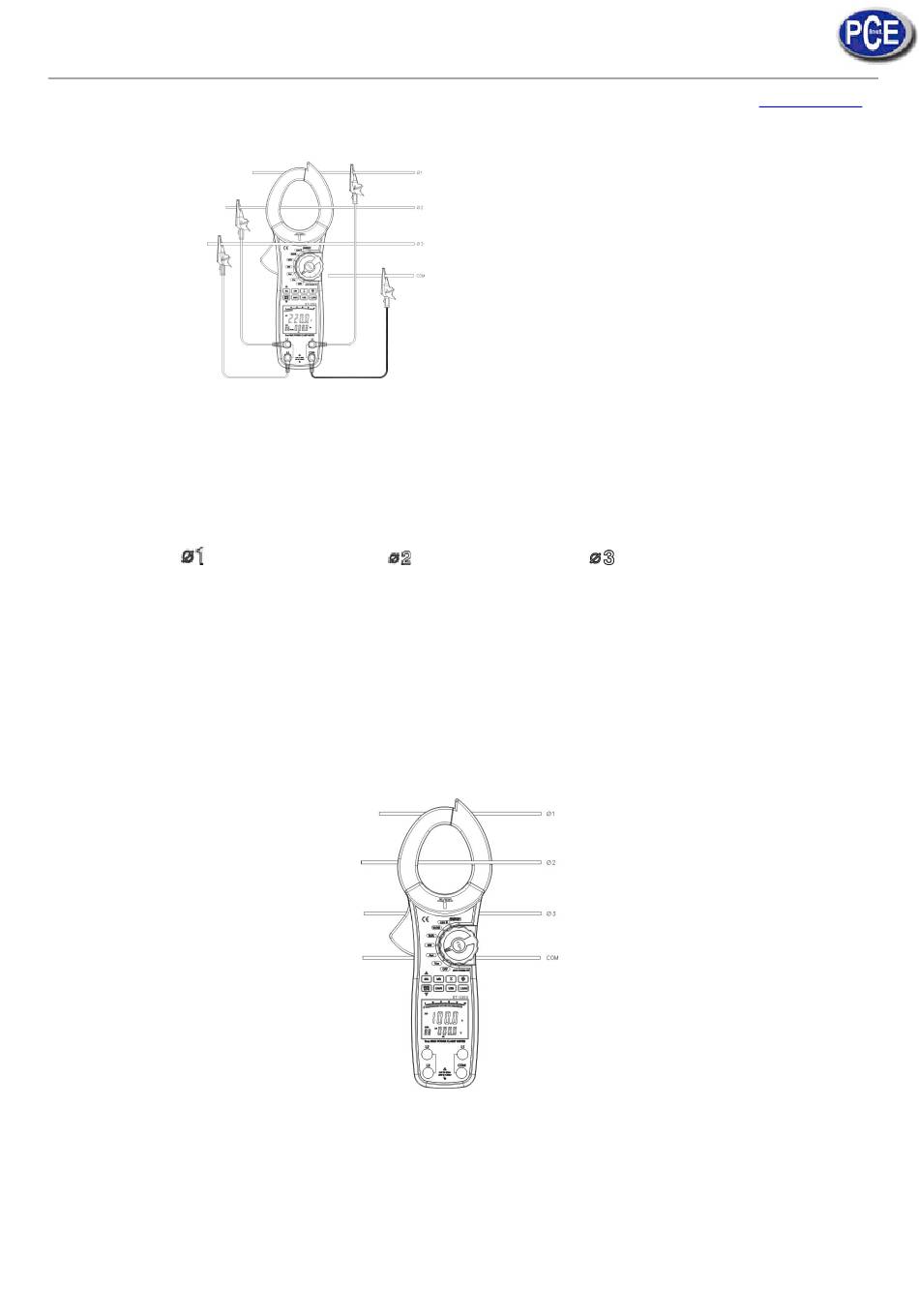

Figura 5
