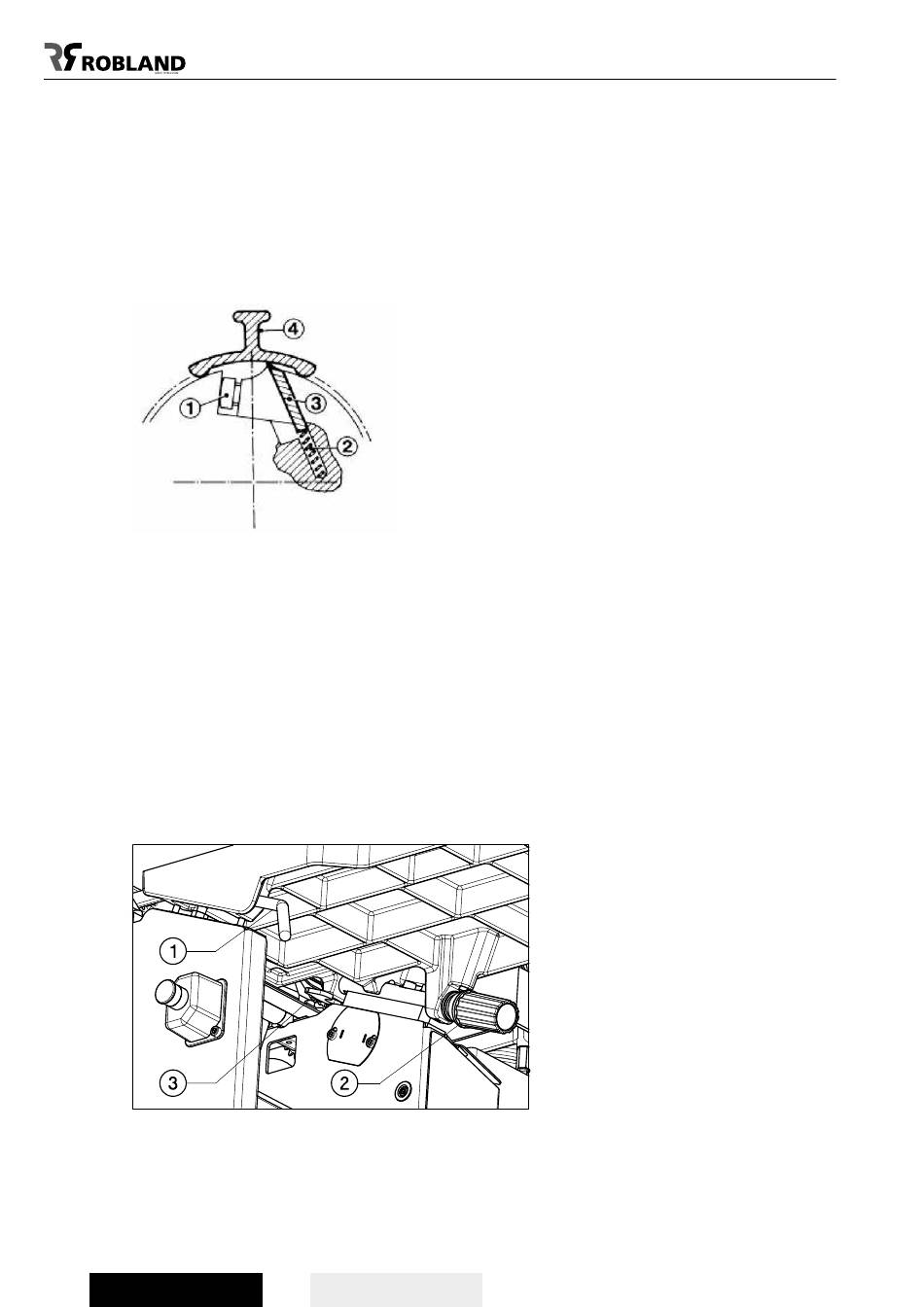

WISSELEN EN AFSTELLEN VAN DE SCHAAFMESSEN (FIG 25)
- Beide vlaktafels openklappen en oude messen na het lossen van de spanbouten (1) wegnemen.
- De opspanvlakken in de schaafas reinigen. Zorg ervoor dat de veertjes (2) onder de messen niet
vastgeklemd zijn in de boringen.
- De hoogte van het geslepen mes (3) moet nog minstens 20 mm bedragen.
- De gereinigde messen (3) instellen met behulp van de meegeleverde afstelmal (4) (bestelnummer
X428).
- Met de bijgeleverde sleutel de spanbouten (1) aanspannen vanuit het midden van de as naar
buiten toe.
- Laat de machine proefdraaien en span daarna de messen nog eens extra aan.
Fig 25
AFSTELLEN VAN DE SCHAAFTAFELS (FIG 26)
De achterste schaaftafel moet op dezelfde hoogte afgesteld worden als de schaafmessen.
Gebruik daarvoor een houten lat die op de achterste tafel, juist boven een schaafmes, wordt
geplaatst. Beide tafels hebben een klemhendel en een regelschroef.
- Voor het verstellen in de hoogte moet de tafel eerst ontgrendeld worden met de hendel.
- Nu kan de hoogte van de tafel juist ingesteld worden met de regelschroef.
- Verdraai tijdens deze afstelling de schaafas manueel tot de messen juist de onderkant van de
houten lat raken.
- Na het afstellen in de hoogte moet de tafel opnieuw vergrendeld worden.
- De spaanafname wordt geregeld via de hoogte-instelling van de aanvoertafel en mag maximaal
4 mm bedragen.
- Na het afstellen de tafel terug vergrendelen.
Fig 26
