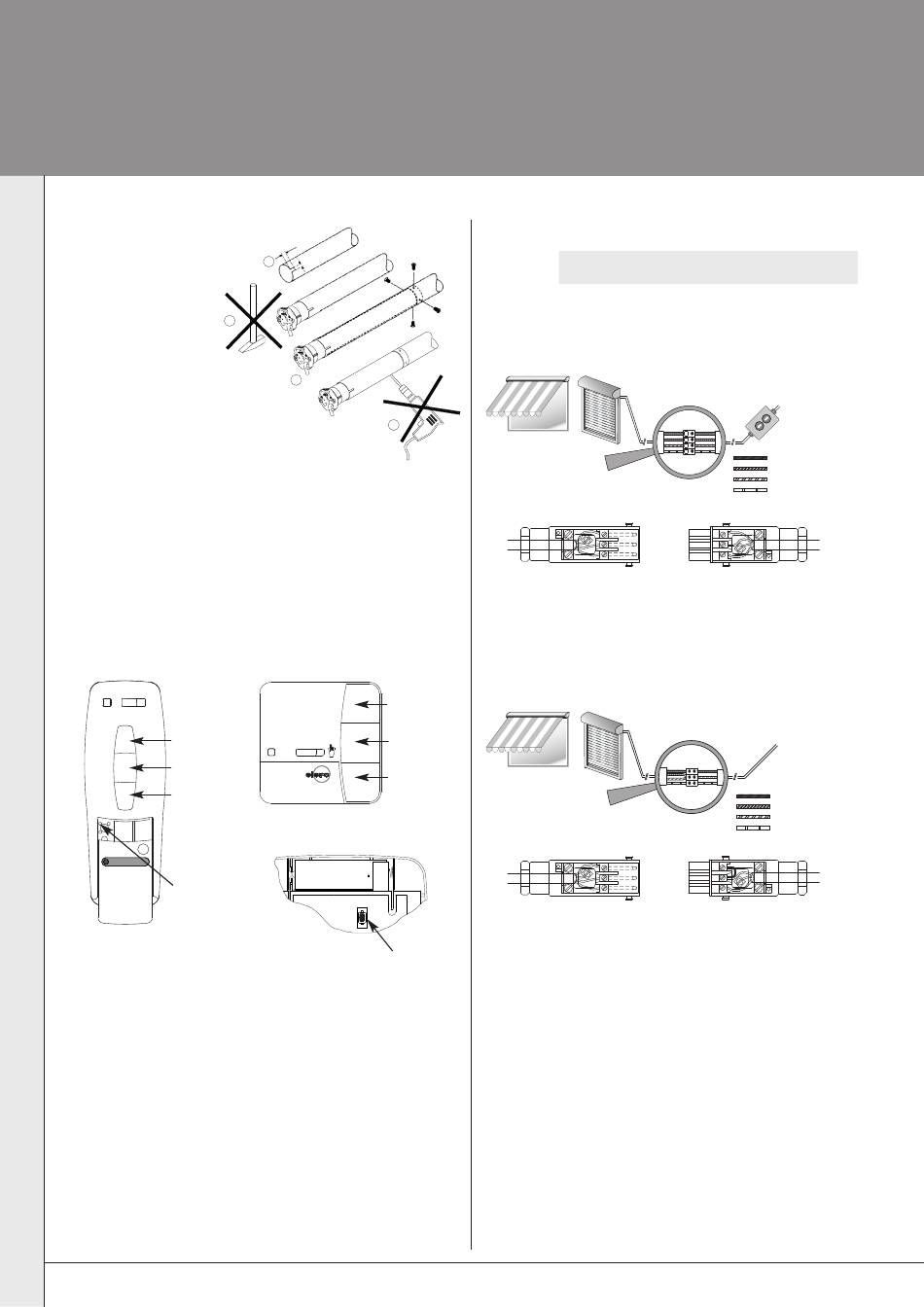

Montage et mise en service

Montage de l'arbre
Montage dans des tubes profilés
X
Couper une encoche au
1
bout du tube rond
(côté moteur ;
largeur 4 mm,
2
longueur 6 mm) !
X
2 Insérer le moteur
(ne pas utiliser de marteau!)
de sorte que la clavette de
la couronne rentre dans l'encoche.
X
3 Visser ou riveter l'accouplement
(adaptateur) !
X
4 Fixer le tablier sur l'arbre.
Si l'arbre d'enroulement doit être tourné pour fixer le tablier,
déplacez-le dans le sens de la DESCENTE.
Protégez le palier de butée contre tout déplacement axial en
rivetant ou vissant le support d'axe.
Signification des touches ProLine
Télécommande radio manuelle ou murale
Touche
MONTÉE
Touche STOP
Touche
DESCENTE
elero
Touche de
programmation P
2
1
3
4
Touche
MONTÉE
Touche STOP
Auto
Touche
DESCENTE
Verso de la télécommande
radio murale
LR03 (AAA)
Touche de programmation P
(Dos de l'appareil)
Mise en service
Remarque :
Régler les fins de courses avant d'actionner le
moteur en mode radio.
Raccordement pour câble de montage
(uniquement autorisé pour la mise en service ou les travaux de
réglage)
1.
3
2
1
2. Raccordez au réseau.
Raccordement pour composant radio (mode émetteur)
3
2
1
2. Raccordez au réseau.
Réseau
Bleu (conducteur neutre)
(2)
Noir
(3)
Brun
vert-jaune
3
2
1
Réseau
Bleu (conducteur neutre)
(2)
Noir
(3)
Brun
vert-jaune
3
2
1
(1)
(1)
