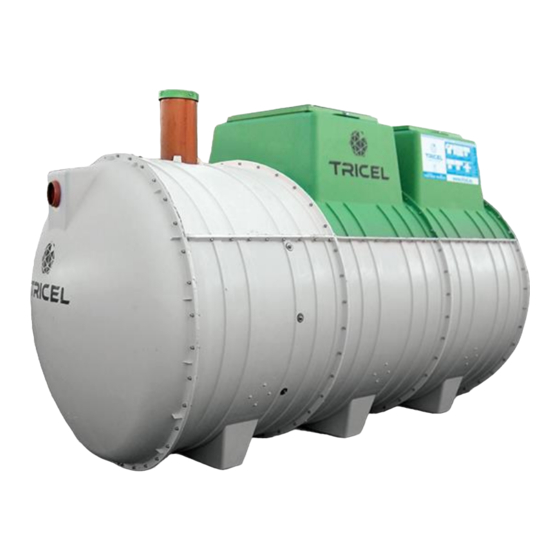

- Page 1 Assainissement Non-Collectif Filtre Compact Tricel® Seta Simplex FR Jusqu’à 9 EH Pour un environnement serein Guide d’utilisation 121 Rev 2 – 16 septembre 2019...
-
Page 2: Table Des Matières
Gamme Tricel Seta Simplex ................................7 Constitution de la gamme Tricel Seta Simplex ......................... 7 Caractéristiques des filtres compacts Tricel Seta Simplex .................... 7 Schémas dimensionnels des filtres compacts Tricel Seta Simplex FR4 à FR9 ............9 Transport et manutention ................................10 Installation ......................................11 Inspection de la cuve à... - Page 3 12.1 Déclaration de performance..............................27 12.2 Marquage CE : Tricel Seta Simplex ............................. 29 Annexe A1 – Synthèse des matériaux et des caractéristiques des dispositifs ..............30 Annexe A2 – Synthèse des matériels et des dimensions des dispositifs ................31...
-
Page 4: Préambule Et Précautions
Ce guide contient des informations sur l’installation, le fonctionnement et l’entretien du dispositif d’assainissement non-collectif Tricel Seta Simplex. Il est important de le lire attentivement avant de procéder à la mise en œuvre de votre filtre compact. Conservez-le soigneusement et si vous revendez un jour votre habitation, merci de bien vouloir le transmettre aux nouveaux propriétaires. -
Page 5: Entretien Et Maintenance - Mesures De Sécurité
Les gammes de filtres compacts Tricel Seta sont disponibles en 2 versions : • Filtres compacts Tricel Seta avec fosse septique et massif filtrant en 2 cuves séparées, agréés jusqu’à 18 EH ; • Filtres compacts Tricel Seta Simplex monocuves, agréés jusqu’à 9 EH, objets du présent guide. -
Page 6: Phase : Traitement Primaire
La technologie du filtre compact Tricel repose sur de la fibre de coco (« coir »), qui sert à la fois de média filtrant et de support bactérien. La fibre de coco est un terme générique désignant la fibre végétale naturelle qui, constituée en mésocarpe fibreux, entoure et protège la noix de coco et son amande comestible. -
Page 7: Gamme Tricel Seta Simplex
Pour chaque capacité de traitement, nous proposons au moins 2 volumes de fosses septiques (par exemple, 1800 litres et 3500 litres pour le Tricel Seta Simplex FR4). Plus la fosse septique est grande, plus sa capacité de stockage de boues est importante, et plus les vidanges seront espacées dans le temps, réduisant ainsi le coût d’exploitation. - Page 8 Calcul basé sur la production maximum de boues enregistrée à pleine charge permanente (5 usagers permanents pour le Tricel Seta Simplex 5 EH pouvant traiter jusqu’à 5 EH, 9 usagers permanents pour le Tricel Seta Simplex jusqu’à 9 EH etc.) cette périodicité pourra se trouver réduite de manière significative en conditions réelles d’utilisation.
-
Page 9: Schémas Dimensionnels Des Filtres Compacts Tricel Seta Simplex Fr4 À Fr9
3.3 Schémas dimensionnels des filtres compacts Tricel Seta Simplex FR4 à FR9 Tricel Seta Simplex FR4/1800 Tricel Seta Simplex FR4/3500 Tricel Seta Simplex FR5/2350 Tricel Seta Simplex FR5/3200 Tricel Seta Simplex FR5/4100 Tricel Seta Simplex FR6/3400 Tricel Seta Simplex FR6/4200... -
Page 10: Transport Et Manutention
2,60 m, il faut 2 élingues de 2,60 m minimum (ou 1 seule élingue de 5,20 m minimum). S’assurer que la hauteur nécessaire de levage peut être atteinte. Les Tricel Seta Simplex FR5/3200 à FR9 n’ont pas d’anneaux de levage. Passer des élingues tissu sous la cuve, en •... -
Page 11: Installation
édictées dans le NF DTU 64.1 pour la pose et la ventilation des cuves. Votre filtre compact Tricel Seta Simplex aura été dimensionné sur la base du § 5.II.4° de l’arrêté du 7 septembre 2009 modifié... -
Page 12: Terrassement, Mise En Place Et Remblayage
2 %, pour le raccordement entre la sortie des eaux usées domestiques brutes et l’entrée de la cuve. Modèles Tricel Seta Simplex Longueur cuve en cm Largeur cuve en cm Dimensions min. -
Page 13: Cas Particuliers
• Toujours utiliser les rehausses fournies par Tricel. • Le profil du terrain déterminé par le terrassier (ou, le cas échéant, par le bureau d’études) définit entre autres les niveaux du sol et les profondeurs de fils d’eau, et tient compte des pentes de canalisations. Ce profil permet de calculer les hauteurs de rehausses requises. -
Page 14: Terrain En Pente
Toujours veiller à ce que le rejet se fasse à une hauteur suffisante pour éviter les retours d’eaux dans la cuve ; • • Tous les filtres compacts Tricel Seta Simplex sont adaptés pour la pose en nappe ; • Lorque la nappe est susceptible de remonter au dessus du raccordement d’entrée, on veillera à rendre étanche l’ensemble de l’installation (boites, branchements,…), dans tous les cas, nous contacter. -
Page 15: Raccordements De Collecte, De Distribution Et D'évacuation
NF DTU 60.1 et NF DTU 60.11. Les canalisations qui courent de l’habitation au filtre compact Tricel Seta Simplex puis de la sortie jusqu’à l’exutoire, doivent être posées conformément aux règles de l’art édictées dans le NF DTU 64.1. Entre autre, on respectera une pente minimale de 2% en amont du filtre compact et de 0,5% en aval du dispositif. -
Page 16: Poste De Relevage
Votre filtre compact Tricel Seta Simplex est obligatoirement mis en route par un technicien Tricel ou un Concessionnaire (Partenaire exclusif) Tricel. Un certificat de mise en route est émis à la fin de cette intervention. Installé, raccordé et mis en route, votre filtre compact Tricel Seta Simplex est désormais prêt à fonctionner. -
Page 17: Evacuation Des Effluents Traités
Voir § 1.2 pour les règles de sécurité à respecter. Votre filtre compact Tricel Seta Simplex a été mis en route par un technicien Tricel ou un Partenaire exclusif Tricel, ce que prouve le certificat de mise en route que vous avez signé à la fin de cette intervention. -
Page 18: Contrôle Semestriel
Tricel Seta Simplex dans un carnet d’entretien tel que celui proposé au § 7.5. Cet entretien annuel peut faire l’objet d’un contrat d’entretien tel que celui que vous proposera votre Concessionnaire exclusif Tricel. -
Page 19: Production De Boues Et Vidange
On veillera à ce que le camion hydrocureur n’approche pas à moins de 5 mètres du filtre compact Tricel Seta Simplex (voir § 5.3). On évitera les périodes où le terrain est gorgé d’eau pour effectuer la vidange, tant que la quantité de boues n’a pas atteint les 50% du volume de la fosse septique. -
Page 20: Rapport De Visite D'entretien
Rapport de visite d’entretien... -
Page 21: Carnet D'entretien Et De Maintenance
7.5 Carnet d’entretien et de maintenance... -
Page 22: Limites D'emploi
: • Le dispositif Tricel Seta Simplex fait partie d’un ensemble global, qui va de la plomberie de l’habitation jusqu’au point de rejet des effluents traités. Chacun des composants de cet ensemble doit être correctement installé et entretenu et doit bien fonctionner, pour que puisse être garanti le bon fonctionnement du dispositif... -
Page 23: Dépannage
Dépannage Correctement installé, utilisé et entretenu, votre dispositif d’assainissement Tricel Seta Simplex vous donnera entière satisfaction pendant de nombreuses années, sans souci particulier. Il est équipé d’un indicateur placé à côté de l’un des tampons d’accès, qui vire au rouge en cas de niveau d’eau anormal à l’intérieur du massif filtrant (voir explications et photos au chapitre 7). - Page 24 Verser une dose importante d’activateur bactérien dans Flore bactérienne dégradée les toilettes. Si le problème persiste après 3 à 4 (par exemple, à la suite d’un semaines, contacter votre Concessionnaire Tricel déversement excessif de produits chimiques dans les eaux usées) Vérifier que la capacité...
-
Page 25: Remplacement De Composants Et Recyclage
Tous nos Concessionnaires exclusifs disposent de ou ont accès à un stock complet de pièces de rechange. Les éléments structurels en PRV de votre filtre compact Tricel Seta Simplex fait l’objet d'une garantie de 20 ans ; son espérance de vie excède naturellement ces 20 années. Le Tricel Seta Simplex est fabriqué en PRV solide et durable, insensible aux agressions chimiques. -
Page 26: Estimation De Coûts Sur 15 Ans
Ce tableau est une estimation des coûts liés à l’investissement initial, au fonctionnement et à l’entretien d’un filtre compact Tricel Seta Simplex sur une période de 15 ans. Ces coûts, exprimés en €HT, sont des chiffres indicatifs qui peuvent varier de manière significative. En effet, la complexité... -
Page 27: Marquage Ce
Marquage CE Les dispositifs Tricel de traitement des eaux usées ont été soumis avec succès aux tests les plus stricts sur les plateformes du laboratoire certifié PIA à Aix-la-Chapelle en Allemagne ; ils sont déclarés conformes à l’annexe ZA de la norme européenne et française NF EN 12566-3+A2:2013. - Page 28 NF EN 12566-3 +A2 (2013) 67,7% 11,3 mg/l Consommation électrique 0 kWh/j * Résultats d’efficacité obtenus sur Tricel Seta FR4 avec une charge organique journalière de 0,20 kg/j et une charge hydraulique journalière de 0,6 m Performance du matériel : Spécification Caractéristiques essentielles Méthode...
-
Page 29: Marquage Ce : Tricel Seta Simplex
Ireland DOP08CPRIRL07201721 EN 12566- Part 1:2003 and Part 3+A2:2013 Petites installations de traitement des eaux usées jusqu’à 50 PTE Nom du produit : Tricel Seta Simplex FR4 à FR9 Matériel : PRV Organisme notifié : Prüfinstitut für Abwassertechnik GmbH Hergenrather Weg 30 52074 Aachen Numéro de l’organisme :... -
Page 30: Annexe A1 - Synthèse Des Matériaux Et Des Caractéristiques Des Dispositifs
