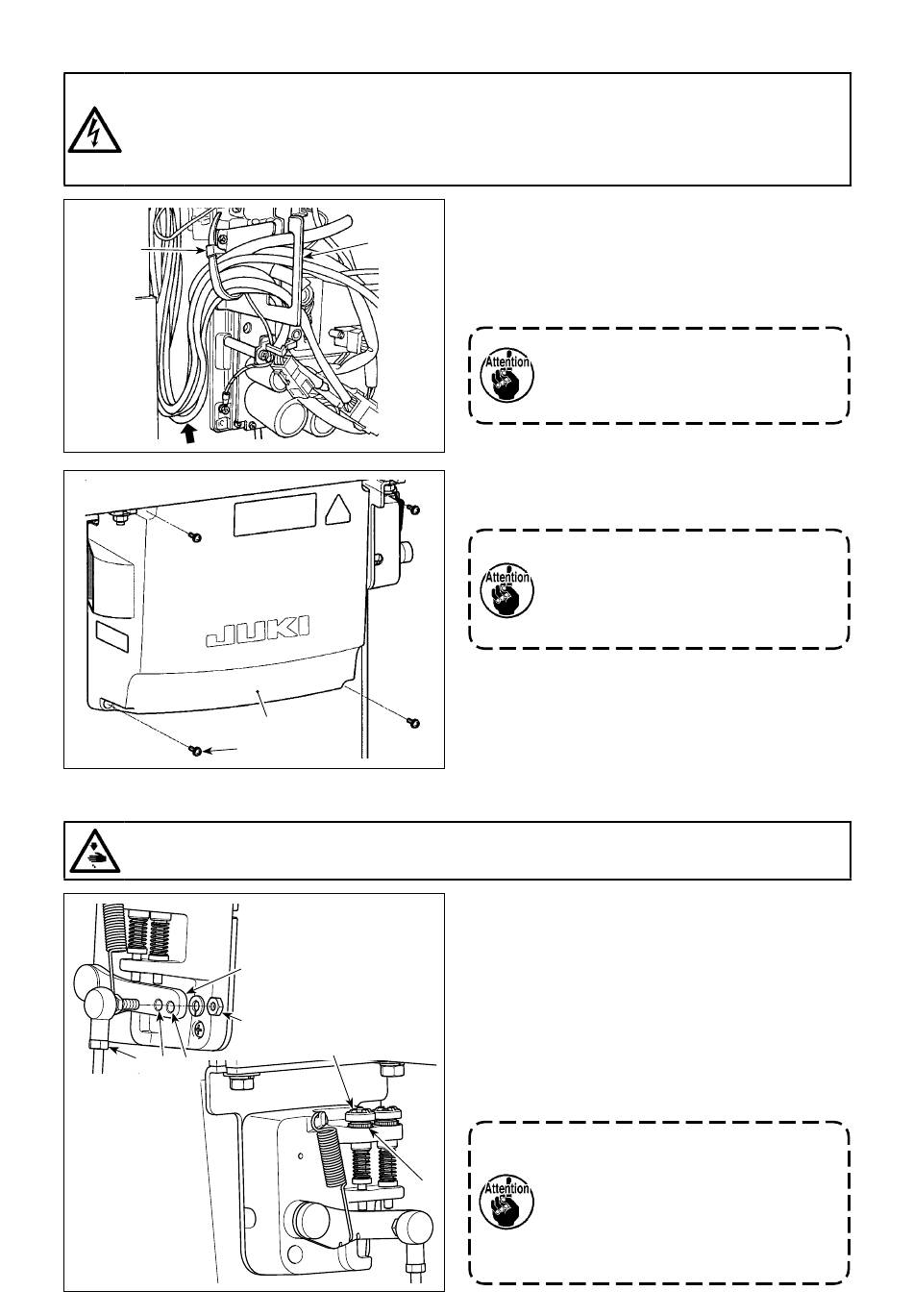

2-8. Manipulation des cordons
DANGER :
1. Afin de prévenir les blessures corporelles dues à une électrocution ou une brusque mise en
marche de la machine à coudre, procéder à la tâche après avoir mis la machine hors tension et
patienté 5 minutes ou plus.
2. Afin d'éviter les accidents dus à des tâches inhabituelles ou une électrocution, solliciter les
services d'un expert en électricité ou d'un ingénieur auprès de nos revendeurs lors du réglage des
composants électriques.
❷
A
❹
2-9. Montage de la tige d'accouplement
AVERTISSEMENT :
Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, placer l'interrupteur
d'alimentation sur arrêt (OFF) et attendre au moins cinq minutes avant de commencer les opérations ci-dessous.
❶
B
A
❶
❸
❷
❸
❹
1) Rassembler les cordons sous la table dans la
boîte de commande.
2) Faire passer le cordon dans la boîte de com-
mande par la plaque de sortie de cordon ❶ et
fixer la lanière du collier de fixation ❷.
Faire en sorte que le cordon ne soit
pas tendu ou entortillé même lorsque la
tête de la machine est inclinée. (Voir la
section A.)
3) Mettre en place le couvercle de la boîte de com-
mande ❸ avec quatre vis de fixation ❹.
Pour éviter de casser le cordon, prendre
soin de ne pas coincer les cordons
entre la boîte de commande et le
couvercle de la boîte de commande ❸
lors de la mise en place du couvercle.
1) Fixer la tige d'accouplement ❶ à l'orifice B du
levier de pédale ❷ avec l'écrou ❸.
2) Si l'on fixe la tige d'accouplement ❶ à l'orifice
A, ceci rallonge la course d'enfoncement de la
pédale et rend son actionnement plus souple à
moyenne vitesse.
3) La pression augmente lorsqu'on visse la vis de
réglage de pression arrière ❹; elle diminue lors-
qu'on dévisse la vis.
1. Si la vis est trop desserrée, le ressort
se délogera. Desserrer la vis de
telle manière que sa tête soit visible
❺
depuis le boîtier.
2. Lorsque vous réglez la vis, penser
à la maintenir solidement en place
en serrant l'écrou métallique ❺ afin
d'empêcher le desserrement de la vis.
– 9 –
