2. Het RC35RF installeren
Volg onderstaande afbeeldingen en informatie in de aangegeven volgorde om de
ontvangermodule en kamerthermostaat correct te installeren. Raadpleeg hoofdstuk
4) Installatiemenu voor andere toepassingen dan gasketels, het inschakelen van
bijzondere functies en om te zien welke andere systeemopties beschikbaar zijn.

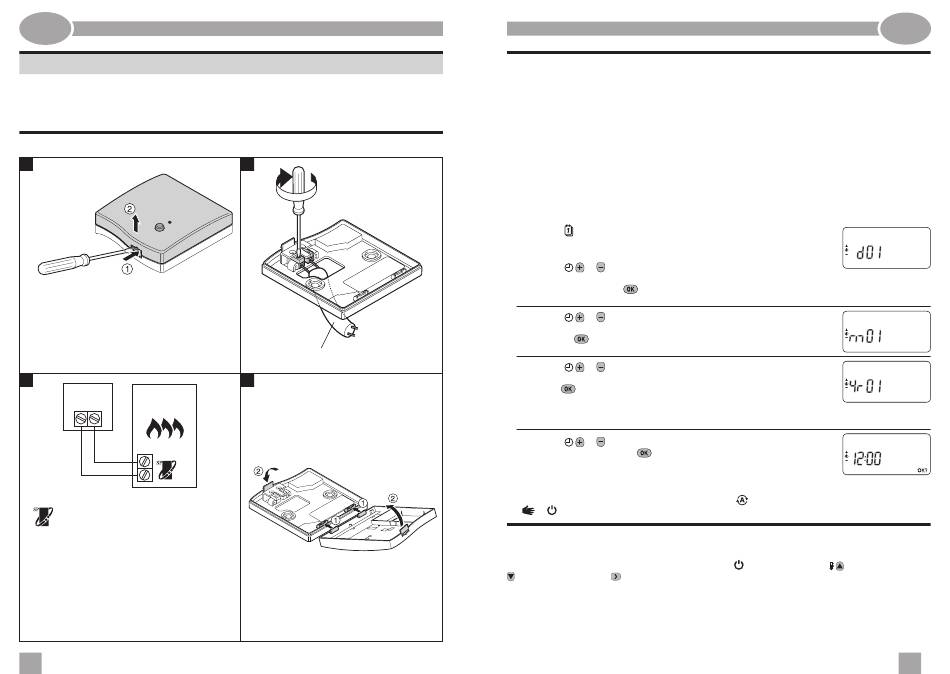

2.1 De ontvangermodule installeren
1
Opm: de ontvangermodule bevat geen door
de gebruiker te onderhouden onderdelen en
mag uitsluitend geopend en geïnstalleerd
worden door een erkende installateur.
WAARSCHUWING: toestel gevoelig voor elek-
trostaticiteit! Raak de printplaat niet aan.
3
ontvanger-
OpenTherm-
module
toestellen
OpenTherm
®
- communication
Het RC35RF kan op andere OpenTherm-toestellen
worden aangesloten. Voor de juiste aansluiting
van de bedrading verwijzen wij u naar de
installatiehandleiding van het OpenTherm-toestel.
Opm: alle bedrading moet voldoen aan de
IEE-bedradingsvoorschriften.
LET OP: hanteer de grenswaarden voor
omgevingstemperatuur en netvoeding (zie
bedradingslabel van de ontvangermodule).
4
INSTALLATIERICHTLIJNEN
2
max. 30m. 2 x 0.5mm
; 2 x 0.8mm
2
2
4
INSTALLATIERICHTLIJNEN
2.2 De kamerthermostaat installeren
2.2.1 Stroom inschakelen
De batterijen plaatsen:
a. Til het klepje aan de voorkant van de kamerthermostaat op, zodat het
batterijdeksel en de bedieningstoetsen zichtbaar worden.
b. Verwijder het batterijdeksel door het in te drukken en weg te schuiven.
c. Plaats de 2 bij de kamerthermostaat geleverde AA LR6 alkalinebatterijen
in het batterijvak en let daarbij op de juiste polariteit.
d. Na enige seconden verschijnt er informatie op het scherm van de
kamerthermostaat, die nu klaar is voor gebruik.
e. Breng het batterijdeksel weer voorop de kamerthermostaat aan door het stevig op zijn plaats te schuiven.
Pour programmer le date et l'heure:
a. Druk op de
toets om de datum te kunnen instellen. Als u
de datum voor de eerste keer instelt nadat de batterijen zijn
geplaatst, wordt het volgende op het scherm weergegeven:
Druk op de
of
toets om de huidige dag van de maand
in te stellen (bijvoorbeeld d 01 = 1e dag van de maand) en druk
vervolgens op de groene
toets om uw keuze te bevestigen.
b. Druk op de
of
toets om de huidige maand van het jaar
in te stellen (bijvoorbeeld m 01 = januari) en druk vervolgens
op de groene
toets om uw keuze te bevestigen.
c. Druk op de
of
toets om het huidige jaar in te
stellen (bijvoorbeeld yr 15 = 2015) en druk vervolgens op
de groene
toets om uw keuze te bevestigen.
De datum wordt nu opgeslagen en de dagweergave wordt onder de huidige
dag van de week weergegeven (bijvoorbeeld 1 = maandag, 2 = dinsdag, enz.)
d. Gebruik de
of
toets om de juiste tijd in te stellen en druk vervolgens
ter bevestiging op de groene
toets. Telkens wanneer u op een van de
toetsen drukt, verspringt de tijd met één minuut. Wanneer u de toets langer
ingedrukt houdt, verandert de tijd eerst langzaam en daarna steeds sneller.
Opmerking: Als u per ongeluk deze modus hebt geactiveerd,
kunt u terugkeren naar normale weergave door op de
,
of
toets te drukken om de modus te verlaten.
2.2.2 RF-verbindingstest
De RF-verbinding kan worden getest door de kamerthermostaat 2 à 3 meter van de
geïnstalleerde ontvangermodule te houden. Druk op de
toetsen tegelijk met de
toets 3 seconden ingedrukt. Op het toestel verschijnt tESt
en worden er testsignalen naar de ontvangermodule gestuurd, waardoor de groene
LED om de 5 seconden knippert (relais blijft uit) voor maximaal 10 minuten. Als de
groene LED om de 5 seconden knippert, kunt u verder met de volgende stap.
Omp: als de groene LED niet regelmatig knippert, de rode LED knippert of als u een ontvangermodule of
kamerthermostaat vervangt, volg dan de procedure beschreven in hoofdstuk 4. Verbindingsprocedure.
NL
AM
toets en hou dan de
en
5
