Inspections
9

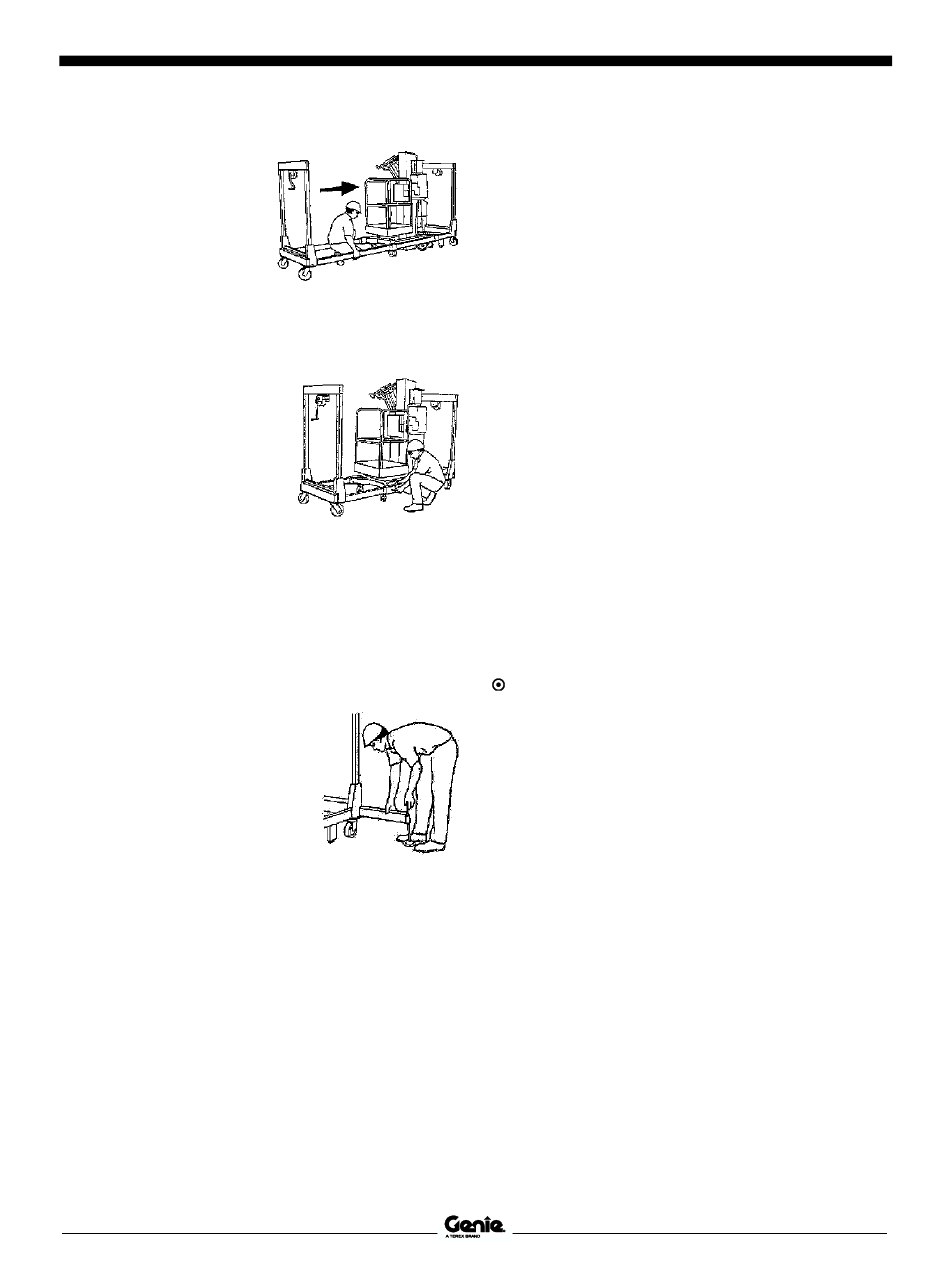

Aligner la structure
de châssis
télescopique devant
la nacelle
Genie AWP, puis
l'insérer et la
pousser dans la
structure de châssis.
10 Régler le Super-Straddle à la longueur
souhaitée.
11 Insérer les goupilles
de retenue des
supports de tubes
(fixées aux supports
de tubes à l'avant
de la nacelle
Genie AWP) dans
les trous de réglage
de longueur des
tubes.
12 Sortir les cordons de leur position de
rangement et brancher les fiches dans chaque
support de tube.
Test des fonctions
1
Installer un
stabilisateur
Genie AWP à
chaque angle du
Super-Straddle.
Régler les
stabilisateurs de
façon à mettre la
machine à niveau et
à soulever
légèrement les
roulettes du sol.
Remarque : la taille des stabilisateurs doit être
adaptée à la nacelle Genie AWP.
16
Quatrième édition • première impression
2
Tourner la manivelle de treuil et soulever le
pont à une hauteur suffisante (environ
1 po / 2,5 cm) pour pouvoir insérer les
goupilles de retenue de structure à chaque
angle du Super-Straddle dans le premier
ensemble de trous. Ne pas soulever le pont
au-delà du premier ensemble de trous.
3
Pour insérer une goupille de retenue de
structure, aligner les trous et tirer la patte grise
du logement de verrouillage de goupille de
retenue vers le haut. La goupille est
complètement insérée lorsque la patte reste
relevée.
4
Insérer les goupilles de retenue de structure à
chaque angle du Super-Straddle.
Remarque : veiller à utiliser la même position de
trou pour les deux goupilles d'une même structure
d'extrémité.
5
Au niveau des témoins de verrouillage de la
nacelle Genie AWP, insérer la clé et la
positionner sur les commandes de la nacelle.
Tirer le bouton rouge d'arrêt d'urgence en
6
position de marche.
Résultat : le témoin d'alimentation et les
quatre témoins de verrouillage des
stabilisateurs doivent s'allumer.
Super-Straddle
Pièce réf. 1298030FRGT
