Manuel de l'opérateur
Assemblage et désassemblage
Assemblage et désassemblage
Assemblage et désassemblage
Pour faire passer le Super-Straddle par une porte
ou l'installer après l'expédition, suivre ces
instructions.
Assembler ou désassembler le Super-Straddle
uniquement sur une surface ferme et plane.
Deux personnes sont nécessaires pour
manœuvrer et soutenir les composants du
Super-Straddle en toute sécurité au cours de
cette procédure.
Ne pas laisser tomber les composants du
Super-Straddle.

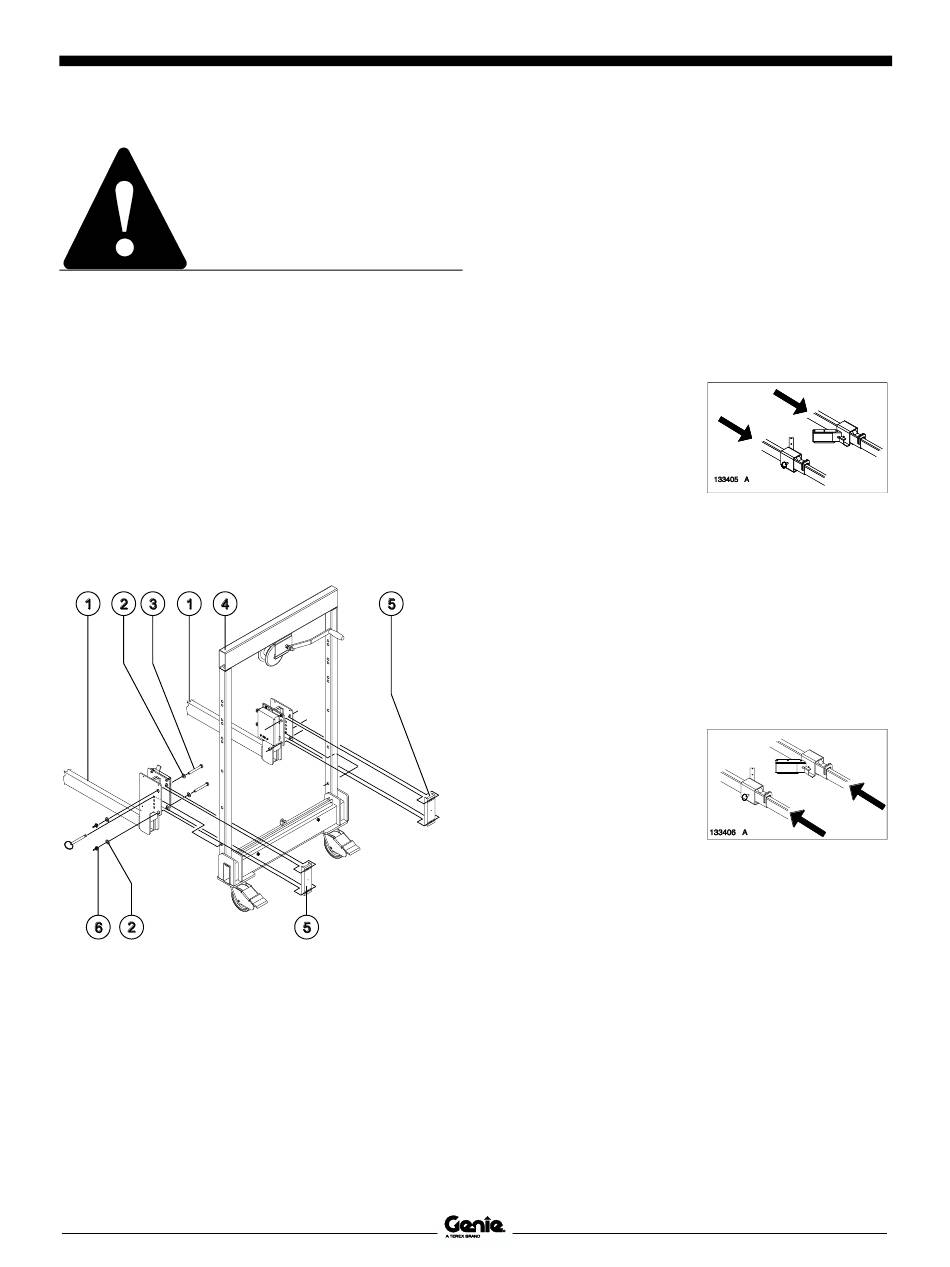

1
tube télescopique
2
rondelle
3
boulon
structure d'extrémité
4
plaque d'usure
5
6
écrou à ailettes
10
Quatrième édition • première impression
Assemblage
Serrer les freins des roulettes. S'assurer que
1
les verrous pivotants des roulettes sont
parallèles aux tubes du pont.
2
Abaisser complètement les deux câbles de
treuil.
3
Veiller à insérer et goupiller les tubes
télescopiques à la même longueur dans le
pont.
4
Placer la structure
d'extrémité marquée
« Base Frame » (voir
l'autocollant sur la
structure de châssis)
à l'extrémité du pont
la plus proche de la
traverse.
5
Une personne doit soutenir la structure
d'extrémité pendant que l'autre la fixe au pont.
Orienter la manivelle de treuil à l'écart de la
machine.
Positionner les plaques d'usure et fixer
6
chacune d'elle avec les boulons, rondelles et
écrous à ailettes fournis.
7
Placer la structure
d'extrémité marquée
« Telescoping Base »
(voir l'autocollant sur
la structure de
châssis télescopique)
à l'autre extrémité du
pont et répéter les
étapes 5 et 6.
S'assurer que tous les écrous à ailettes sont
8
bien serrés.
9
Raccorder les cordons électriques.
Super-Straddle
Pièce réf. 1298030FRGT
