REMARQUE! Utiliser le protège-lame recommandé. Voir
le chapitre Caractéristiques techniques.
G
B
C
• Monter un toc d'entraînement (B) sur l'axe sortant.
• Faire tourner l'axe de la lame jusqu'à ce que l'un des
trous du toc d'entraînement coïncide avec le trou
correspondant du carter.
• Insérer la goupille d'arrêt (C) dans le trou afin de bloquer
l'axe.
• Placer la lame (D) et la bride de support (F) sur l'arbre
sortant.
• Monter l'écrou (G). Serrer l'écrou au couple de serrage
de 35-50 Nm (3,5-5 kpm). Utiliser la clé à douille du jeu
d'outils. Tenir le manche de la clé le plus près possible du
protège-lame. Serrer l'écrou en tournant la clé dans le
sens de rotation (NB! filetage à gauche).
• Les dents de la lame d'éclaircissage risquent de causer
des blessures aussi bien lors du serrage que du
desserrage de l'écrou de la lame. Veiller à ce que la main
soit toujours protégée par le protège-lame lors de ces
interventions. Toujours utiliser une clé à douille munie
d'un manche assez long. La flèche sur l'illustration
indique la zone dans laquelle la clé doit être utilisée,
aussi bien pour serrer que pour desserrer l'écrou.
46 – French
F
D

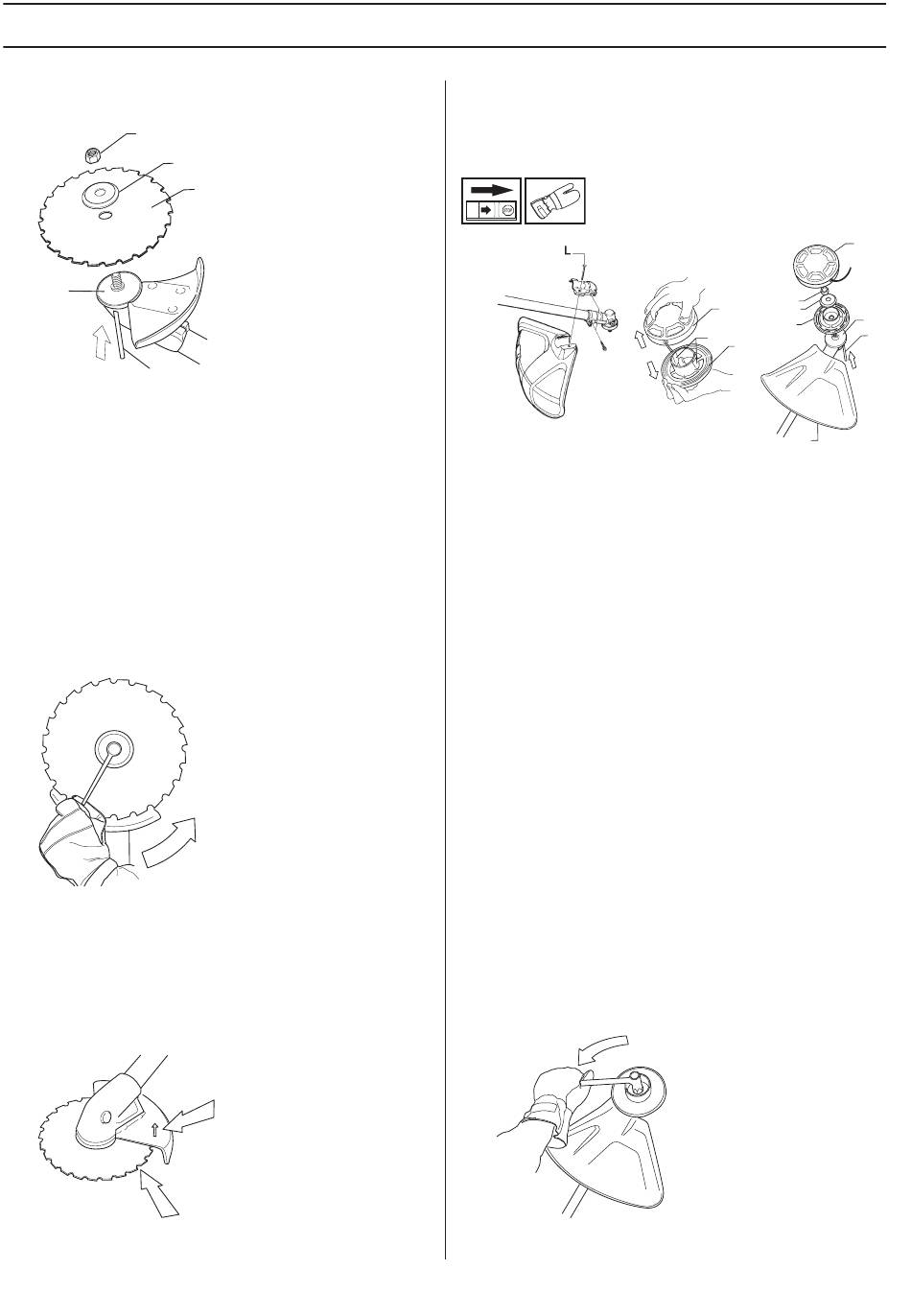

MONTAGE
Montage du carter de protection et
de la tête de désherbage Superauto
II 1"
• Monter le carter de protection (A) destiné au travail avec
la tête de désherbage. Emboîter le carter de protection/
la protection combinée dans la fixation du tube de
transmission et fixer à l'aide d'une vis (L).
• Monter un toc d'entraînement (B) sur l'axe sortant.
• Faire tourner l'axe de la lame jusqu'à ce que l'un des
trous du toc d'entraînement coïncide avec le trou
correspondant du carter.
• Insérer la goupille d'arrêt (C) dans le trou afin de bloquer
l'axe.
• Pour pouvoir monter la tête de désherbage, il faut
d'abord la démonter (voir croquis). Procéder comme
suit:
Introduire un doigt dans le trou central du couvercle (I)
tout en tenant le couvercle des autres doigts. Avec le
pouce et l'index de l'autre main, appuyer sur les deux
crochets de blocage (J) qui ressortent des échancrures
au fond (K). Séparer les deux parties de la tête de
désherbage à l'aide des doigts dans le couvercle.
• Placer le couvercle (I) et la bride de support (F) sur l'axe
sortant.
• Poser l'écrou (G). Serrer l'écrou au couple de 35-50 Nm
(3,5-5 kpm). Utiliser la clé à douille de la trousse à outils.
Tenir le manche de la clé aussi près que possible du
carter de protection.
• Serrer l'écrou en tournant la clé dans le sens de rotation
(NB! filetage à gauche).
