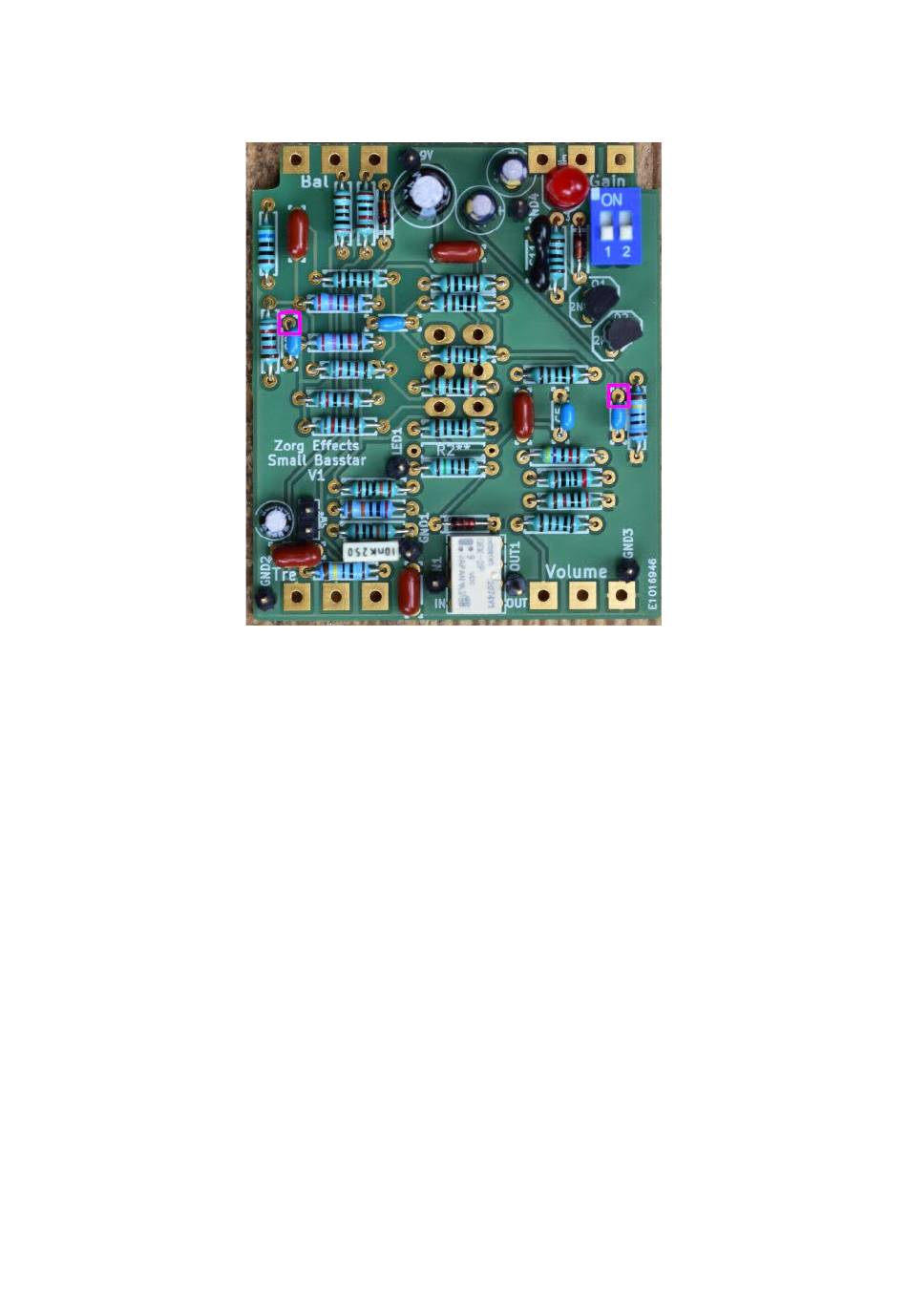

- Vérifiez ensuite les tensions négatives générées par l'ICL7660s. Les deux
points entourés en fuchsia ci dessous doivent avoir une tension entre -8 et
-9V :
Si ça n'est pas le cas, débranchez immédiatement l'alimentation de la pédale.
Vérifiez la température de l'ICL7660s.
– S'il est brûlant, vérifiez le sens de vos capas électrolytiques.
– S'il est froid, vérifiez que vous ayez environ -8 à -9v sur la patte 5 de
l'ICL7660. Si ce n'est pas le cas votre ICL7660 est sans doute mort.
Entre -7v et -9 c'est valable. Entre -2v et -7v c'est bizarre. Vérifiez que
tous vos composants sont bien à leurs places respectives et sans court
circuits entre eux et avec la masse.
Copyright Zorg Effects G.Denneulin July 2018 – For non commercial use only.
