Maintenant, retournez la carte. Nous allons souder l'interrupteur et les
potentiomètres de l'autre coté.
Commencez par l'interrupteur. Il faut le pousser à fond dans les trous et
éventuellement lui ajouter un écrou sur l'axe pour qu'il soit à la même hauteur
que les potentiomètres. Si vous laissez un peu d'espace entre la carte et
l'interrupteur ce ne sera pas le cas et ça peut poser des soucis d'arrachage de
piste lorsque vous visserez tout ça dans la boite.
Ensuite nous allons souder les potentiomètres du même coté que les
interrupteurs.

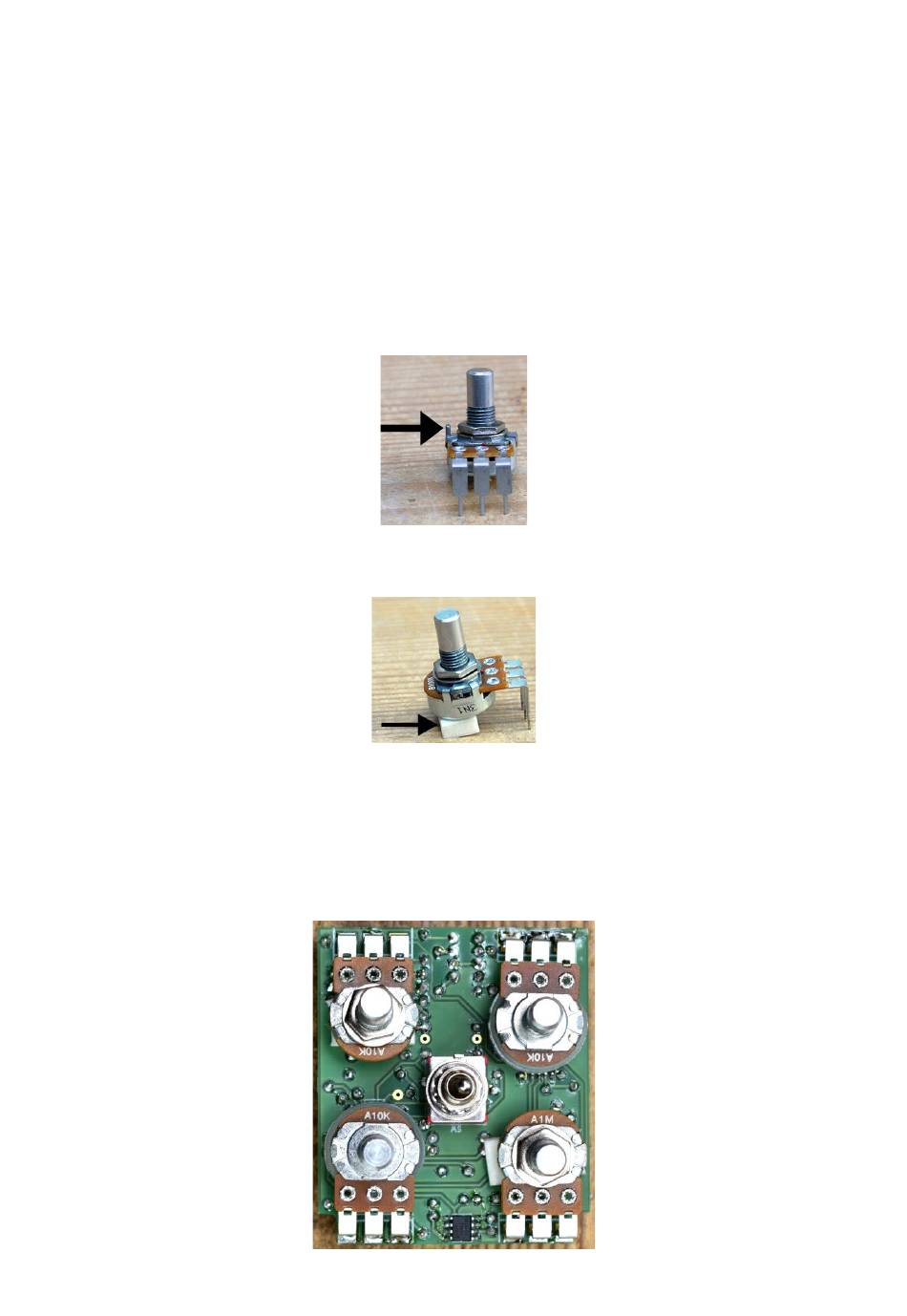

D'abord il faut préparer les potentiomètres. Coupez le petit rectangle qui
dépasse sur le coté des potentiomètres avec une pince.
S'il n'a pas déjà un isolant plastique, collez 16mm d'isolant fenêtre sous
chaque potentiomètre. Cela sert à ce que le corps du potentiomètre ne fasse
pas de court circuit sur les soudures de la carte.
Maintenant vous voilà prêt à souder les potentiomètres sur la carte. N'allez pas
trop vite ! D'abord ajouter un potentiomètre et ne soudez que sa patte du
milieu. Ensuite essayer de mettre la carte dans la boite. Si le potentiomètre
n'est pas en face du trou vous n'aurez qu'une patte à chauffer pour l'ajuster.
Ensuite ajouter un par un de la même manière les autres potentiomètres. A la
fin cela devrait rentrer dans la boite sans trop forcer. Quand ce sera le cas,
soudez le reste des pattes. Vous voilà avec une carte prête:
